Interrupteur horaire électromécanique compact 1 voie sur 24 heures avec réserve EHN011
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Caractéristiques techniques
-
Mode de fixationrail DIN
-
Nombre de canaux en fonctionnement1
-
Cycles de commutationmin. 50000
-
Commutateuravec commutateur pour marche permanente / automatique
-
Réserve de marche≈ 120 h
-
Type de commutationcontact normalement ouvert
-
Nombre de modules1
-
Tension assignée d'emploi Ue230 / 240 V
-
Fréquence assignée50/60 Hz
-
Tension de service230 V~
-
Courant Max. pour cos phi 0,63 A
-
Courant de commutation à cos φ = 0,6max. 3 A
-
Profondeur produit installé60 mm
-
Hauteur produit installé90 mm
-
Largeur produit installé18 mm
-
Largeur1 modules
-
Puissance consommée0.5 VA
-
Puissance absorbée (fonctionnement)0.5 VA
-
Puissance dissipée totale sous IN1 W
-
Pertes en puissance à pleine charge≈ 1 W
-
Puissance dissipée par la commande0.5 W
-
Pile / Accumulateuravec accumulateur intégré pour réserve de marche
-
Temps de charge pour la réserve de marche en heure120
-
Lampes fluocompactesmax. 100 W
-
P max. avec lampes à incandescence900 W
-
Ampoules à incandescence et halogènes 230 Vmax. 900 W
-
Type de montagerail DIN
-
Mode de montagepour un montage sur rail DIN
-
Section de raccordement en câble souple1 / 4mm²
-
Section de raccordement en câble rigide1 / 4mm²
-
Section de conducteur (flexible)1…4 mm²
-
Section de conducteur (rigide)1…4 mm²
-
Nombre de contacts1
-
Type de contact1 inverseur
-
Type de raccordementavec bornes à vis
-
Contactavec contact de commutation libre de potentiel
-
Type de connexioncage à vis
-
Nombre de pas de programmes96
-
Changement été / hivermanuel
-
Finesse de programmation15 mn
-
Type de programmateuranalogique
-
Cycles de programmeCycle du programme: 24 heures
-
Cycle de programmation24 H
-
RéglageRéglage via un disque de commutation journalier
-
Nombre de voies1
-
Nombre de périodes de commutation pour marche/arrêt96
-
Réserve de marche120 h
-
Cycles de commutation à cos φ = 0,6min. 20000
-
Cyclejournalier
-
Indice de protection IPIP20
-
Température de service-10…55 °C
-
Précision de marche1
-
Température de stockage/transport-10…55 °C
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

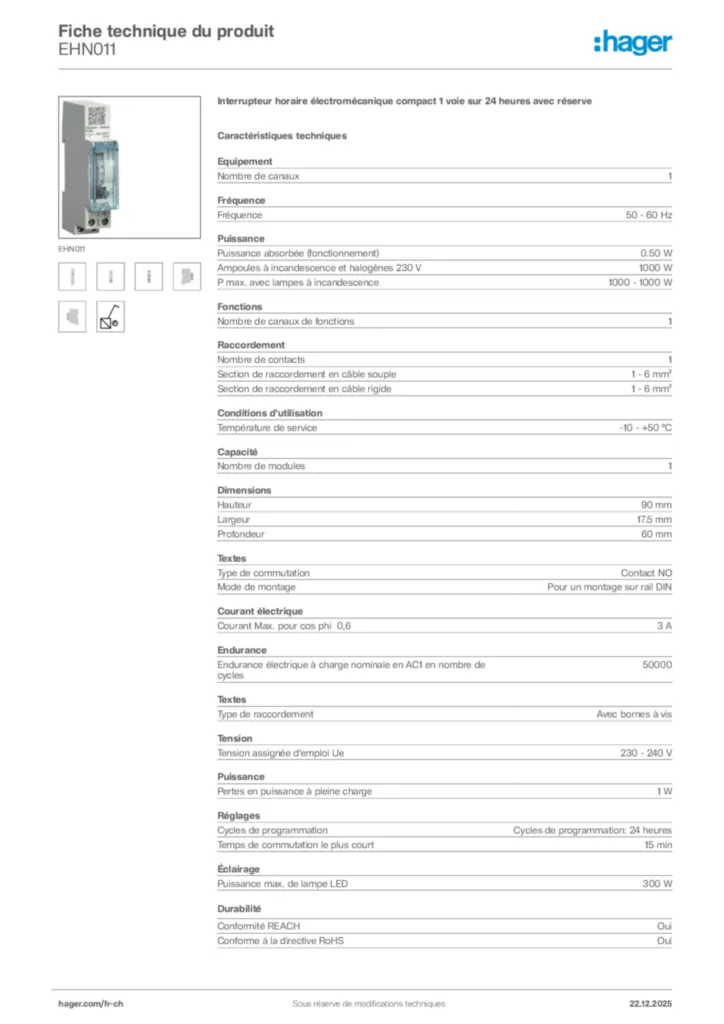

Image produit EHN011
-
