BKWD200090
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits

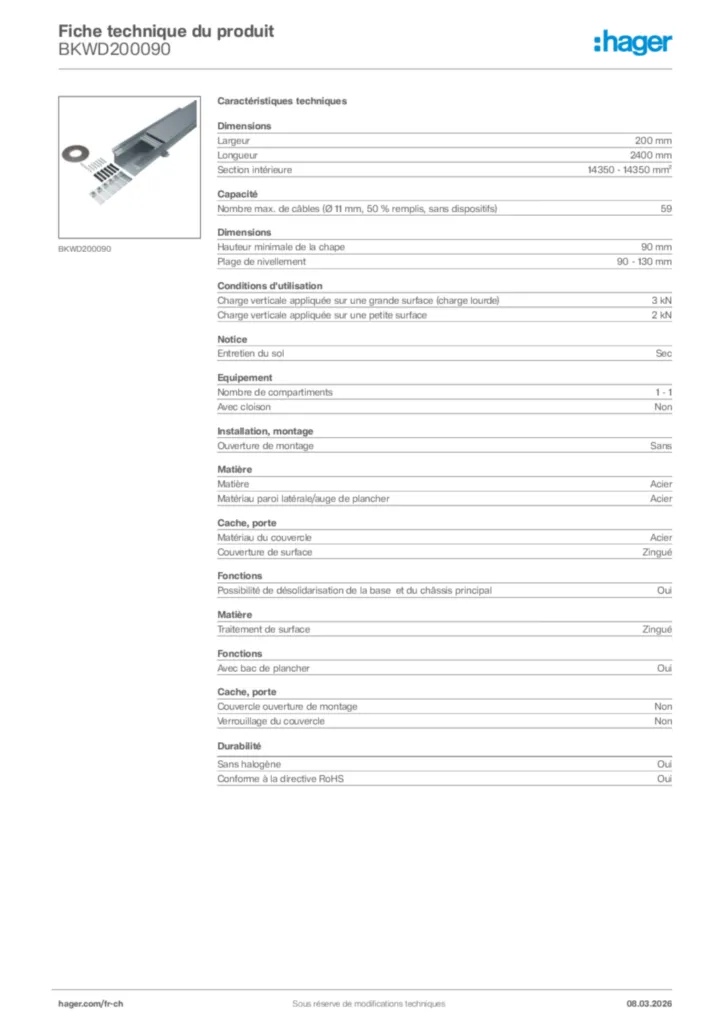

Caractéristiques techniques
-
Hauteur minimale de la table90 mm
-
Longueur2400 mm
-
Plage de nivellement90 / 130 mm
-
Largeur produit installé200 mm
-
Contenance maximum en câbles (Ø 11 mm à 50% de remplissage)59
-
Verrouillage du couvercleNon
-
Couverture de surfacerevêtue de zinc
-
Matériau du couvercleMineral fibres plate
-
Epaisseur de la matière du couvercle3 mm
-
Couleurzingué
-
Matièretôle d`acier
-
Matériau paroi latérale/auge de plancherAcier
-
Groupe de matériauacier
-
Paroi latérale de surface/auge de plancher-
-
Section intérieure / utile14350 mm²
-
Nombre maxi de compartiments1
-
Fixation au mur de séparation-
-
HomologationsEN50085-2-2
-
Directive européenne RoHsconformité volontaire
-
Conformité REACHNon
-
Conforme à la directive RoHSOui
-
Sans halogèneOui
-
Charge maximale2, 3
