Appareils modulaires

Disjoncteur détecteur d'arcs dangereux 1P+N 6kA C-10A 2M ARC960D

EAN

3250611013198

E-nr.

805 148 104

VPE

1 pc.

Groupe de rabais

M4

Prix*

170.00 CHF

/ pc. *

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

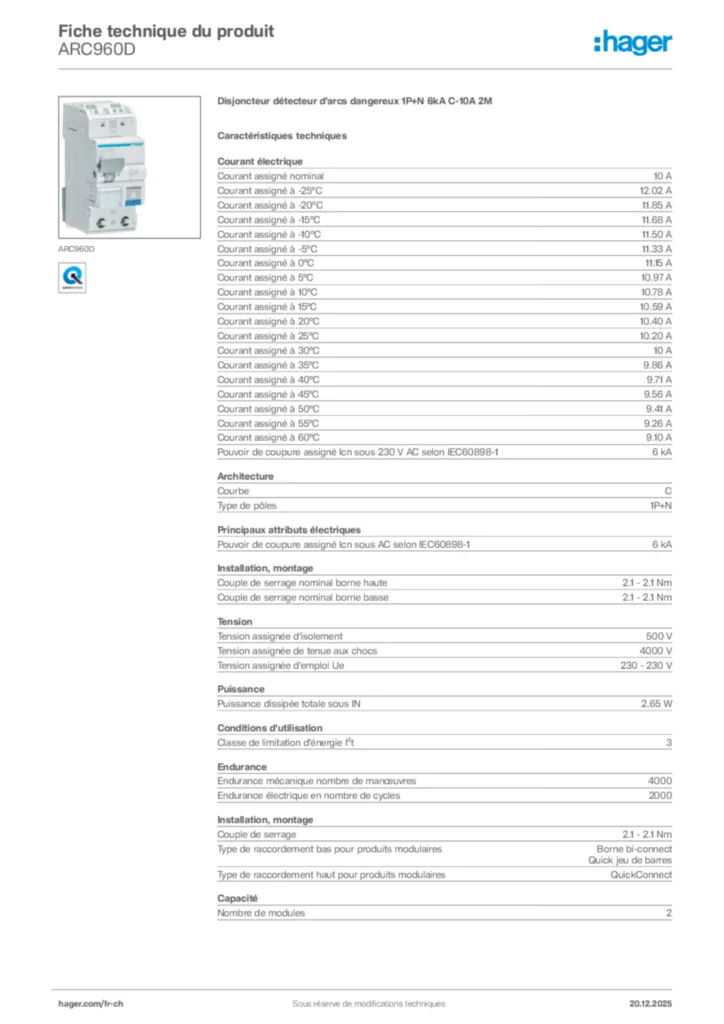

Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

Accessoires mécaniques pour appareillage basse tension 1 produit(s) disponible(s)
Bloc de contact auxiliaire 2 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)
Déclencheur à sous-tension 2 produit(s) disponible(s)
Fonctions interverouillage 1 produit(s) disponible(s)
Voir plus 10 autre(s) produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

10 A
Courant assigné à -25°C

12,02 A
Courant assigné à -20°C

11,85 A
Courant assigné à -15°C

11,68 A
Courant assigné à -10°C

11,50 A
Courant assigné à -5°C

11,33 A
Courant assigné à 0°C

11,15 A
Courant assigné à 5°C

10,97 A
Courant assigné à 10°C

10,78 A
Courant assigné à 15°C

10,59 A
Courant assigné à 20°C

10,40 A
Courant assigné à 25°C

10,20 A
Courant assigné à 30°C

10 A
Courant assigné à 35°C

9,86 A
Courant assigné à 40°C

9,71 A
Courant assigné à 45°C

9,56 A
Courant assigné à 50°C

9,41 A
Courant assigné à 55°C

9,26 A
Courant assigné à 60°C

9,10 A

Courbe

C
Type de pôles

1P+N

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

6 kA

Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4000 V

Puissance dissipée totale sous IN

2,65 W

Classe de limitation d'énergie I²t

3
Température de service

-25 - 60 °C
Température de stockage/transport

-40 - 70 °C

Endurance mécanique nombre de manœuvres

4000
Endurance électrique en nombre de cycles

2000

Type de raccordement bas pour produits modulaires

Borne bi-connect, Quick jeu de barres
Type de raccordement haut pour produits modulaires

QuickConnect

Nombre de modules

2

Hauteur

85 mm
Largeur

35,50 mm
Profondeur

70 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Attestations et documents

REACH declaration ARC960D (english)

PDF

103,10 kB

RoHS-declaration 2023-10-20 (english)

PDF

33,40 kB

Documents

Image produit

Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

Image produit ARC960D
Guide d'installation

Guide d'installation en-GB, fi-FI, de-DE, nl-NL 2023-05-30

PDF

775,85 kB

Notice pour disjoncteurs détecteurs d'arcs dangereux

Guide d'installation en-GB, fi-FI, de-DE 2019-05-02

PDF

830,83 kB
Appendice technique (mono-produit)

Appendice technique (mono-produit) de-DE 2021-10-20

PDF

847,80 kB
Déclaration de conformité

Declaration

Déclaration de conformité International 2020-02-25

PDF

150,74 kB

Plus de téléchargements

Pour obtenir le certificat REACH de ce produit

contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com

*Données sous réserve d'erreurs et de modifications techniques. Les prix sont des prix commerciaux, hors TVA.
