Appareils modulaires

Disjoncteur détecteur d'arcs dangereux 1P+N 10kA C-20A 2M ARC570D

EAN

3250611019961

E-nr.

806 150 004

VPE

1 pc.

Groupe de rabais

N2

Prix*

184.50 CHF

/ pc. *

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

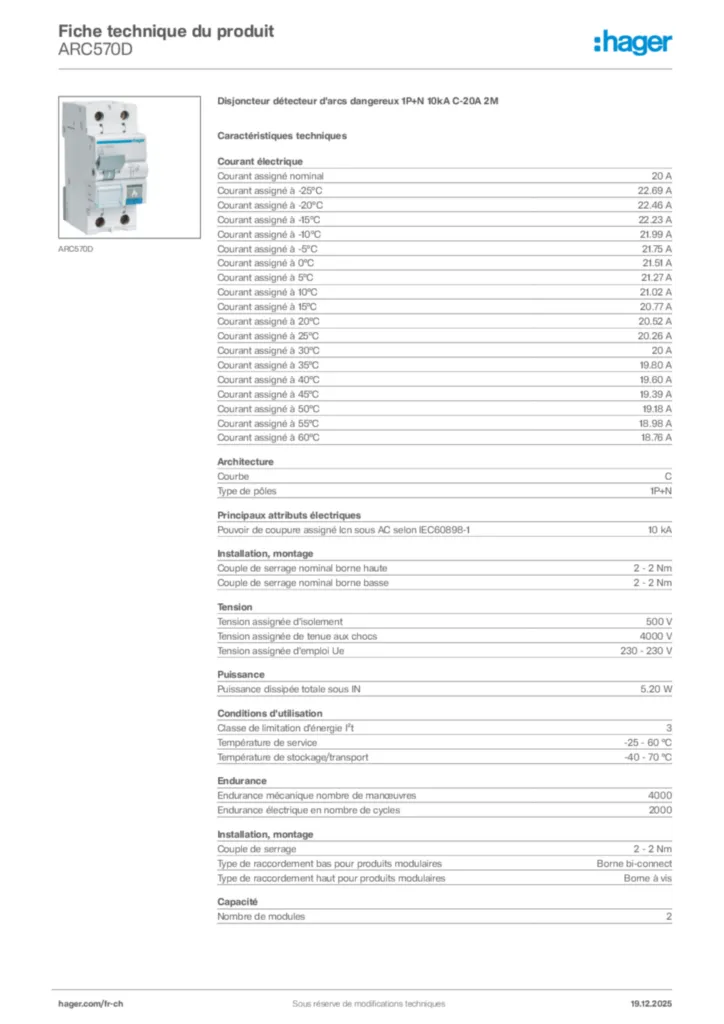

Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

Accessoires mécaniques pour appareillage basse tension 1 produit(s) disponible(s)
Bloc de contact auxiliaire 2 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)
Déclencheur à sous-tension 2 produit(s) disponible(s)
Fonctions interverouillage 1 produit(s) disponible(s)
Voir plus 9 autre(s) produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

20 A
Courant assigné à -25°C

22,69 A
Courant assigné à -20°C

22,46 A
Courant assigné à -15°C

22,23 A
Courant assigné à -10°C

21,99 A
Courant assigné à -5°C

21,75 A
Courant assigné à 0°C

21,51 A
Courant assigné à 5°C

21,27 A
Courant assigné à 10°C

21,02 A
Courant assigné à 15°C

20,77 A
Courant assigné à 20°C

20,52 A
Courant assigné à 25°C

20,26 A
Courant assigné à 30°C

20 A
Courant assigné à 35°C

19,80 A
Courant assigné à 40°C

19,60 A
Courant assigné à 45°C

19,39 A
Courant assigné à 50°C

19,18 A
Courant assigné à 55°C

18,98 A
Courant assigné à 60°C

18,76 A

Courbe

C
Type de pôles

1P+N

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

10 kA
Couple de serrage nominal borne haute

2 - 2 Nm
Couple de serrage nominal borne basse

2 - 2 Nm

Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4000 V

Puissance dissipée totale sous IN

5,20 W

Classe de limitation d'énergie I²t

3
Température de service

-25 - 60 °C
Température de stockage/transport

-40 - 70 °C

Endurance mécanique nombre de manœuvres

4000
Endurance électrique en nombre de cycles

2000

Couple de serrage

2 - 2 Nm
Type de raccordement bas pour produits modulaires

Borne bi-connect
Type de raccordement haut pour produits modulaires

Borne à vis

Nombre de modules

2

Hauteur

85 mm
Largeur

35,50 mm
Profondeur

70 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Attestations et documents

RoHS-declaration 2023-10-20 (english)

PDF

33,40 kB

REACH-declaration 2023-10-20 (english)

PDF

33,19 kB

Documents

Image produit

Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

Image produit ARC570D
Guide d'installation

Guide d'installation en-GB, fi-FI, de-DE, nl-NL 2023-05-30

PDF

775,85 kB

Notice pour disjoncteurs détecteurs d'arcs dangereux

Guide d'installation en-GB, fi-FI, de-DE 2019-05-02

PDF

830,83 kB
Appendice technique (mono-produit)

Appendice technique (mono-produit) de-DE 2021-10-20

PDF

847,80 kB
Déclaration de conformité

Declaration

Déclaration de conformité International 2020-02-25

PDF

150,74 kB

Plus de téléchargements

Pour obtenir le certificat REACH de ce produit

contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com

*Données sous réserve d'erreurs et de modifications techniques. Les prix sont des prix commerciaux, hors TVA.
