Interrupteur de protection incendie Hager AFDD+disjoncteur, 1P+N 10kA B25A ARC525D

EAN

3250611019916

E-nr.

806 051 004

VPE

1 pc.

Le produit n’est malheureusement plus livrable. Pour trouver une alternative, veuillez contacter notre service après-vente.

Accessoires
Caractéristiques techniques
Documents

Télécharger la fiche produit

Complétez votre système

Accessoires mécaniques pour appareillage basse tension 1 produit(s) disponible(s)
Déclencheur à sous-tension 1 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)
Fonctions interverouillage 1 produit(s) disponible(s)
Bloc de contact auxiliaire 2 produit(s) disponible(s)
Capuchon/bande de protection pour jeu de barres de phase 2 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

25 A
Courant assigné à -25°C

28,19 A
Courant assigné à -20°C

27,91 A
Courant assigné à -15°C

27,64 A
Courant assigné à -10°C

27,36 A
Courant assigné à -5°C

27,07 A
Courant assigné à 0°C

26,79 A
Courant assigné à 5°C

26,50 A
Courant assigné à 10°C

26,21 A
Courant assigné à 15°C

25,91 A
Courant assigné à 20°C

25,61 A
Courant assigné à 25°C

25,31 A
Courant assigné à 30°C

25 A
Courant assigné à 35°C

24,76 A
Courant assigné à 40°C

24,52 A
Courant assigné à 45°C

24,27 A
Courant assigné à 50°C

24,02 A
Courant assigné à 55°C

23,77 A
Courant assigné à 60°C

23,52 A

Courbe

B
Type de pôles

1P+N

Couple de serrage nominal borne haute

2 - 2 Nm
Couple de serrage nominal borne basse

2 - 2 Nm
Couple de serrage

2 - 2 Nm
Type de raccordement bas pour produits modulaires

Borne bi-connect
Type de raccordement haut pour produits modulaires

Borne à vis

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

10 kA

Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4000 V
Tension assignée d'emploi Ue

230 - 230 V

Puissance dissipée totale sous IN

6,48 W

Classe de limitation d'énergie I²t

3
Température de service

-25 - 60 °C
Température de stockage/transport

-40 - 70 °C

Endurance mécanique nombre de manœuvres

4000
Endurance électrique en nombre de cycles

2000

Nombre de modules

2

Hauteur

85 mm
Largeur

35,50 mm
Profondeur

70 mm

Fréquence

50 - 50 Hz

Documents

Image produit

Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

Image produit ARC525D

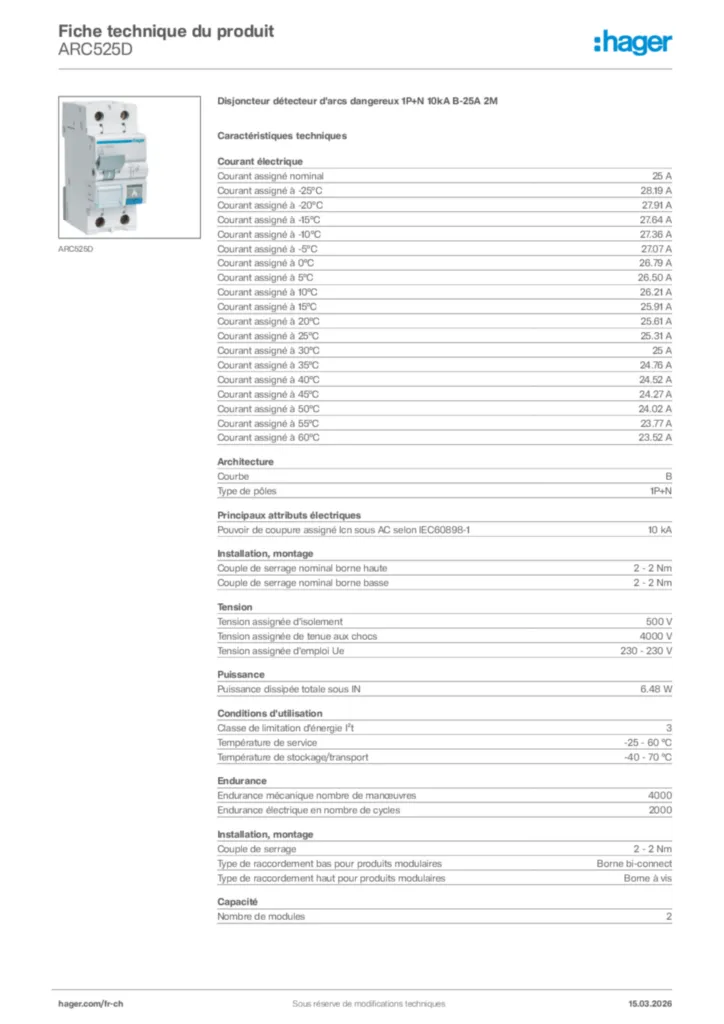

Fiche technique

Hager Fiche technique du produit ARC525D

Disjoncteur détecteur d'arcs dangereux 1P+N 10kA B-25A 2M

PDF
Guide d'installation

Guide d'installation en-GB, fi-FI, de-DE, nl-NL 2023-05-30

PDF

775,85 kB

Notice pour disjoncteurs détecteurs d'arcs dangereux

Guide d'installation en-GB, fi-FI, de-DE 2019-05-02

PDF

830,83 kB
Annexe technique (produit unique)

Annexe technique (produit unique) de-DE 2021-10-20

PDF

847,80 kB
Déclaration de conformité

Déclaration de conformité en-GB 2025-10-22

PDF

400,67 kB
