Interrupteur de protection incendie Hager AFDD+disjoncteur, 1P+N 10kA B20A ARC520D

EAN
3250611019909
E-nr.
806 050 004
VPE
1 pc.

You have to log in with your myHager profile to see prices and to order.

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier

Le produit n’est malheureusement plus livrable. Pour trouver une alternative, veuillez contacter notre service après-vente.

Interrupteur de protection incendie Hager AFDD+disjoncteur, 1P+N 10kA B20A

ARC520D

  • Accessoires
  • Caractéristiques techniques
  • Documents
Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

  • Voir plus (16)
    • Acces­soires méca­niques pour appa­reillage basse tension 1 produit(s) disponible(s)
    • Déclen­cheur à sous-­ten­sion 1 produit(s) disponible(s)
    • bobine à émis­sion 2 produit(s) disponible(s)
    • Fonc­tions inter­ve­rouillage 1 produit(s) disponible(s)
    • Bloc de contact auxi­liaire 2 produit(s) disponible(s)
    • Capu­chon/­bande de protec­tion pour jeu de barres de phase 2 produit(s) disponible(s)

    Complétez votre système

    • Acces­soires méca­niques pour appa­reillage basse tension
    • Déclen­cheur à sous-­ten­sion
    • bobine à émis­sion
    • Fonc­tions inter­ve­rouillage
    • Bloc de contact auxi­liaire
    • Capu­chon/­bande de protec­tion pour jeu de barres de phase
    • Cache-­borne
    • Jeu de barres de phase modu­laire
    • LZ060

      Intercalaire de dissipation
      1.45 CHF  / pc.*
    • MZ206

      Bobine manque tension 230V AC
      56.80 CHF  / pc.*
    • MZ204

      Bobine à émission 24-48V AC 12-48V DC
      59.90 CHF  / pc.*
    • MZ203

      Bobine à émission 230-415V AC 110-130V DC
      56.80 CHF  / pc.*
    • MZN176

      Fil de verrouillage pour produits modulaires
      18.40 CHF  / 10 pc.*
    • MZ202

      Contact signal défaut 10+1F 6A 240V AC
      26.25 CHF  / pc.*
    • MZ201

      Contact auxiliaire 10+1F 6A 240V AC
      22.65 CHF  / pc.*
    • KZN023

      Bouchon latéral pour barres de pontage 2P et 3P
      9.45 CHF  / 10 pc.*
    • KZN024

      Bouchon latéral pour barre de pontage 4P
      9.45 CHF  / 10 pc.*
    • AZ002

      1 jeu de 2 cache-bornes plombables gris pour disjoncteur différentiel 2 à 40A 2M
      2.00 CHF  / pc.*
    • AZN003

      Capot cache-borne inférieur IP2X pour disjoncteur différentiel
      2.00 CHF  / pc.*
    • KDN263A

      Barre de pontage 2P 63A fourche 10mm² 12M
      14.00 CHF  / pc.*
    • KDN280B

      Barre de pontage 2P 80A fourche 16mm² 57M
      60.30 CHF  / pc.*
    • KDN451E

      Barre de pontage 3x(P+N) 80A fourche 16mm² 54M
      142.50 CHF  / pc.*
    • KDN451D

      Barre de pontage 3x(P+N) 80A fourche 16mm² 12M
      27.45 CHF  / pc.*
    • KDN280A

      Barre de pontage 2P 80A fourche 16mm² 12M
      14.40 CHF  / pc.*

    Caractéristiques techniques

    Courant élec­trique
    • Courant assigné nominal
      20 A
    • Courant assigné à -25°C
      22,69 A
    • Courant assigné à -20°C
      22,46 A
    • Courant assigné à -15°C
      22,23 A
    • Courant assigné à -10°C
      21,99 A
    • Courant assigné à -5°C
      21,75 A
    • Courant assigné à 0°C
      21,51 A
    • Courant assigné à 5°C
      21,27 A
    • Courant assigné à 10°C
      21,02 A
    • Courant assigné à 15°C
      20,77 A
    • Courant assigné à 20°C
      20,52 A
    • Courant assigné à 25°C
      20,26 A
    • Courant assigné à 30°C
      20 A
    • Courant assigné à 35°C
      19,80 A
    • Courant assigné à 40°C
      19,60 A
    • Courant assigné à 45°C
      19,39 A
    • Courant assigné à 50°C
      19,18 A
    • Courant assigné à 55°C
      18,98 A
    • Courant assigné à 60°C
      18,76 A
    Archi­tec­ture
    • Courbe
      B
    • Type de pôles
      1P+N
    Instal­la­tion, montage
    • Couple de serrage nominal borne haute
      2 - 2 Nm
    • Couple de serrage nominal borne basse
      2 - 2 Nm
    • Couple de serrage
      2 - 2 Nm
    • Type de raccor­de­ment bas pour produits modu­laires
      Borne bi-connect
    • Type de raccor­de­ment haut pour produits modu­laires
      Borne à vis
    Prin­ci­paux attri­buts élec­triques
    • Pouvoir de coupure assigné Icn sous AC selon IEC60898-1
      10 kA
    Tension
    • Tension assi­gnée d'iso­le­ment
      500 V
    • Tension assi­gnée de tenue aux chocs
      4000 V
    • Tension assi­gnée d'em­ploi Ue
      230 - 230 V
    Puis­sance
    • Puis­sance dissipée totale sous IN
      5,20 W
    Condi­tions d'uti­li­sa­tion
    • Classe de limi­ta­tion d'énergie I²t
      3
    • Tempé­ra­ture de service
      -25 - 60 °C
    • Tempé­ra­ture de stocka­ge/­trans­port
      -40 - 70 °C
    Endu­rance
    • Endu­rance méca­nique nombre de manœuvres
      4000
    • Endu­rance élec­trique en nombre de cycles
      2000
    Capa­cité
    • Nombre de modules
      2
    Dimen­sions
    • Hauteur
      85 mm
    • Largeur
      35,50 mm
    • Profon­deur
      70 mm
    Fréquence
    • Fréquence
      50 - 50 Hz

    Documents

    • Image produit

      Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

      Image ARC520D | Hager Suisse

      Image produit ARC520D

    • Fiche technique

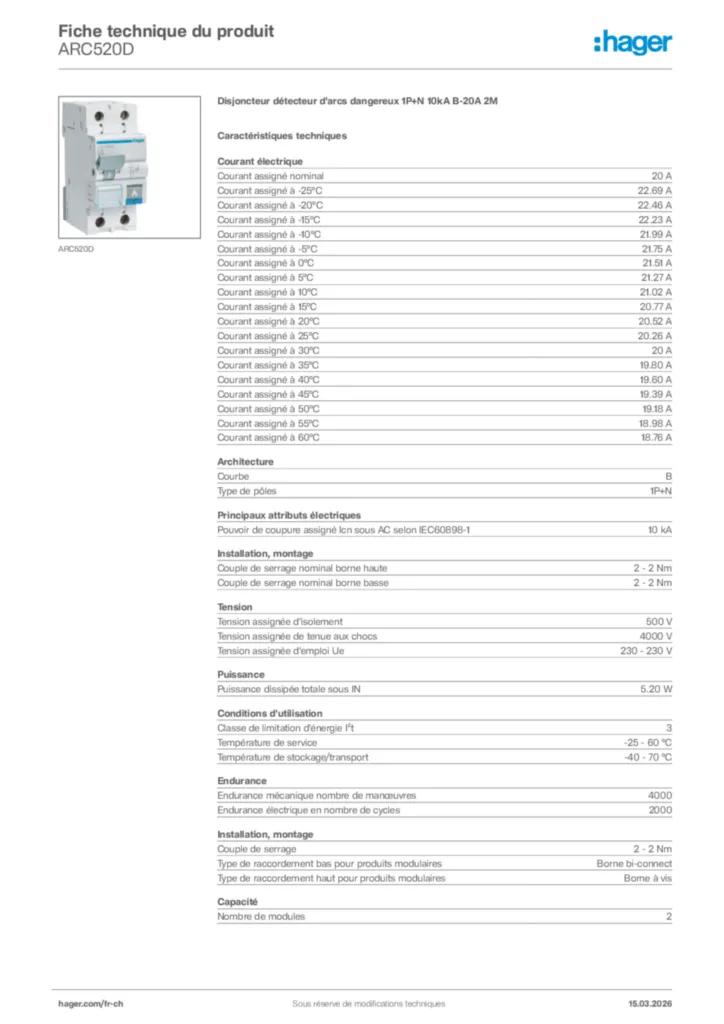

      Image Hager Fiche technique du produit ARC520D | Hager Suisse

      Hager Fiche technique du produit ARC520D

      Disjoncteur détecteur d'arcs dangereux 1P+N 10kA B-20A 2M

      PDF

    • Guide d'installation

      Image Guide d'installation en-GB, fi-FI, de-DE, nl-NL 2023-05-30 | Hager Suisse

      Guide d'installation en-GB, fi-FI, de-DE, nl-NL 2023-05-30

      PDF
      775,85 kB
      Image Notice pour disjoncteurs détecteurs d'arcs dangereux | Hager Suisse

      Notice pour disjoncteurs détecteurs d'arcs dangereux

      Guide d'installation en-GB, fi-FI, de-DE 2019-05-02

      PDF
      830,83 kB

    • Annexe technique (produit unique)

      Image Annexe technique (produit unique) de-DE 2021-10-20 | Hager Suisse

      Annexe technique (produit unique) de-DE 2021-10-20

      PDF
      847,80 kB

    • Déclaration de conformité

      Image Déclaration de conformité en-GB 2025-10-22 | Hager Suisse

      Déclaration de conformité en-GB 2025-10-22

      PDF
      400,67 kB
