EAN

3250611019886

E-nr.

806 059 004

VPE

1 pc.

Interrupteur de protection incendie Hager AFDD+disjoncteur, 1P+N 10kA B13A ARC513D

Le produit n’est malheureusement plus livrable. Pour trouver une alternative, veuillez contacter notre service après-vente

Accessoires
Caractéristiques techniques
Documents

product.page.accessories.title

Accessoires mécaniques pour appareillage basse tension 1 product.page.accessories.products-available
Déclencheur à sous-tension 1 product.page.accessories.products-available
bobine à émission 2 product.page.accessories.products-available
Fonctions interverouillage 1 product.page.accessories.products-available
Bloc de contact auxiliaire 2 product.page.accessories.products-available
Cache-borne 2 product.page.accessories.products-available

Caractéristiques techniques

Courant assigné nominal

13 A
Courant assigné à -25°C

15,38 A
Courant assigné à -20°C

15,16 A
Courant assigné à -15°C

14,95 A
Courant assigné à -10°C

14,73 A
Courant assigné à -5°C

14,51 A
Courant assigné à 0°C

14,3 A
Courant assigné à 5°C

14,08 A
Courant assigné à 10°C

13,87 A
Courant assigné à 15°C

13,65 A
Courant assigné à 20°C

13,43 A
Courant assigné à 25°C

13,22 A
Courant assigné à 30°C

13 A
Courant assigné à 35°C

12,81 A
Courant assigné à 40°C

12,62 A
Courant assigné à 45°C

12,42 A
Courant assigné à 50°C

12,23 A
Courant assigné à 55°C

12,04 A
Courant assigné à 60°C

11,85 A
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1

10 kA

Courbe

B
Nombre de pôles

2
Type de pôles

1P+N

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

10 kA

Couple de serrage nominal borne haute

2 - 2 Nm
Couple de serrage nominal borne basse

2 - 2 Nm
Couple de serrage

2 - 2 Nm
Type de raccordement bas pour produits modulaires

Borne bi-connect
Type de raccordement haut pour produits modulaires

Borne à vis

Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4000 V
Tension assignée d'emploi Ue

230 - 230 V

Puissance dissipée totale sous IN

4,24 W

Classe de limitation d'énergie I²t

3
Température de service

-25 - 60 °C
Température de stockage/transport

-40 - 70 °C

Endurance mécanique nombre de manœuvres

4000
Endurance électrique en nombre de cycles

2000

Nombre de modules

2

Hauteur

85 mm
Largeur

35,50 mm
Profondeur

70 mm

Fréquence

50 - 50 Hz

Section de raccordement des bornes aval à vis, en câble souple

1 - 16 mm²
Section de raccord bornes aval en câble rigide

1,5 - 25,0 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 16 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1,5 - 25,0 mm²

Documents

Image produit

Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

Image produit ARC513D

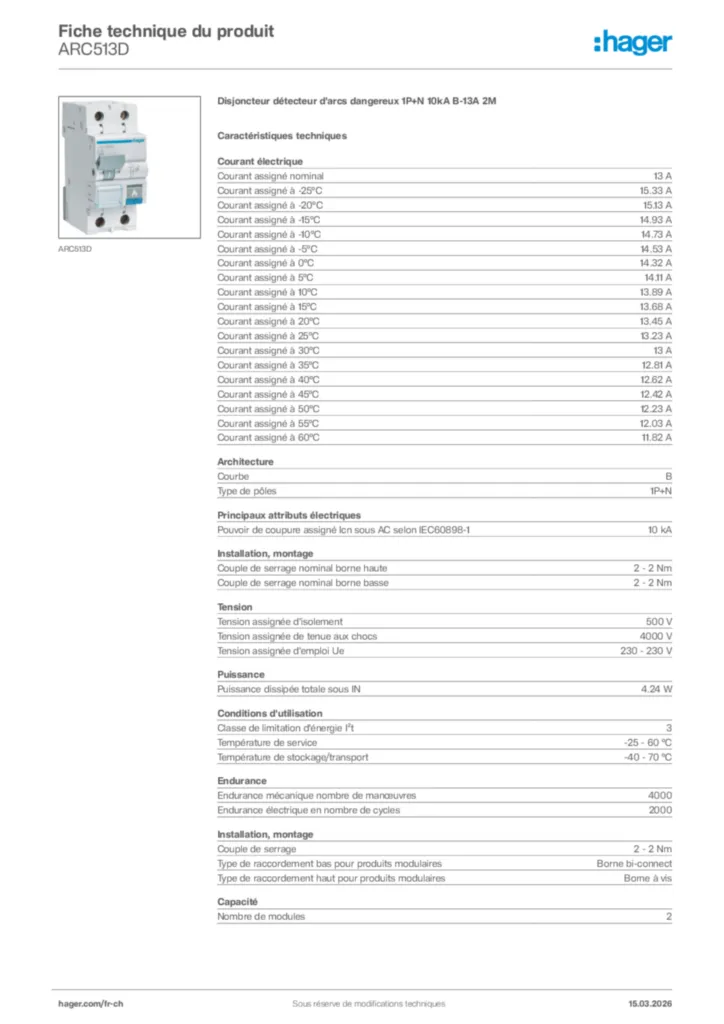

GeneratedProductDatasheet

Hager Fiche technique du produit ARC513D

Disjoncteur détecteur d'arcs dangereux 1P+N 10kA B-13A 2M

PDF
Instructions de montage

Guide d'installation en-GB, fi-FI, de-DE, nl-NL 2023-05-30

PDF

775,85 kB

Notice pour disjoncteurs détecteurs d'arcs dangereux

Guide d'installation en-GB, fi-FI, de-DE 2019-05-02

PDF

830,83 kB
Informations normatives & environnementales

Déclaration de conformité en-US 2026-07-14

PDF

265,88 kB
