ADZ363QC - Disjoncteur différentiel Hager RCBO QC 3P+N 230V car.C 13A 0.03A type A 6kA 4UM

Appareils modulaires

Disjoncteur différentiel Hager RCBO QC 3P+N 230V car.C 13A 0.03A type A 6kA 4UM ADZ363QC

Name: ADZ363QC
Brand: Hager
SKU: ADZ363QC
Price: 268 CHF

EAN

3250611018018

E-nr.

805 189 164

VPE

1 pc.

Groupe de rabais

Prix*

268,00 CHF

/ pc. *

Ajouter à une liste

Caractéristiques techniques
Données environnementales
Documents
Plus de produits

Télécharger la fiche produit

Caractéristiques techniques

Type de pôles

3x 1P+N
Courbe

C

Tension assignée d'emploi Ue

230 - 230 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Valeur rigidité diélectrique du circuit principal

2 kV
Tension assignée de tenue aux chocs

4000 V

Fréquence

50 - 50 Hz

Courant assigné nominal

13 A
Pouvoir de coupure de service Ics AC selon IEC60898-1

6 kA
Courant assigné à -25°C

16,80 A
Courant assigné à -20°C

16,50 A
Courant assigné à -15°C

16,20 A
Courant assigné à -10°C

15,90 A
Courant assigné à -5°C

15,60 A
Courant assigné à 0°C

15,20 A
Courant assigné à 5°C

14,90 A
Courant assigné à 10°C

14,50 A
Courant assigné à 15°C

14,20 A
Courant assigné à 20°C

13,80 A
Courant assigné à 25°C

13,40 A
Courant assigné à 30°C

13 A
Courant assigné à 35°C

12,80 A
Courant assigné à 40°C

12,70 A
Courant assigné à 45°C

12,50 A
Courant assigné à 50°C

12,40 A
Courant assigné à 55°C

12,20 A
Courant assigné à 60°C

12,10 A
Courant assigné à 65°C

11,90 A
Courant assigné à 70°C

11,70 A
Courant différentiel assigné

30 mA
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1

6 kA

Couple de serrage nominal borne basse

2 - 2 Nm
Couple de serrage

2 - 2 Nm

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

6 kA

Type de protection différentielle

A

Puissance dissipée totale sous IN

9,60 W

Endurance électrique en nombre de cycles

2000
Endurance mécanique nombre de manœuvres

2000

Section de raccordement des bornes amont à vis, en câble souple

1 - 4 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 4 mm²

Température de service

-25 - 70 °C
Température de stockage/transport

-25 - 80 °C
Degré de pollution suivant IEC60664 / IEC60947-2

2
Classe de limitation d'énergie I²t

3

Nombre de modules

4

Hauteur

86 mm
Largeur

71 mm
Profondeur

70 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Attestations et documents

PEP - RCBO 1P+N 6kA B-16A 30mA A QC&QB (english)

PDF

2,24 MB

REACH declaration ADZ363QC (english)

PDF

103,10 kB

RoHS-declaration 2023-10-20 (english)

PDF

33,42 kB

Documents

Image produit

Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

Image produit ADZ363QC
Guide d'installation

Guide d'installation de-DE, fr-FR, it-IT, en-GB 2023-10-02

PDF

1,28 MB

Guide d'installation en-GB, fr-FR, de-DE, it-IT 2014-11-20

PDF

1,29 MB

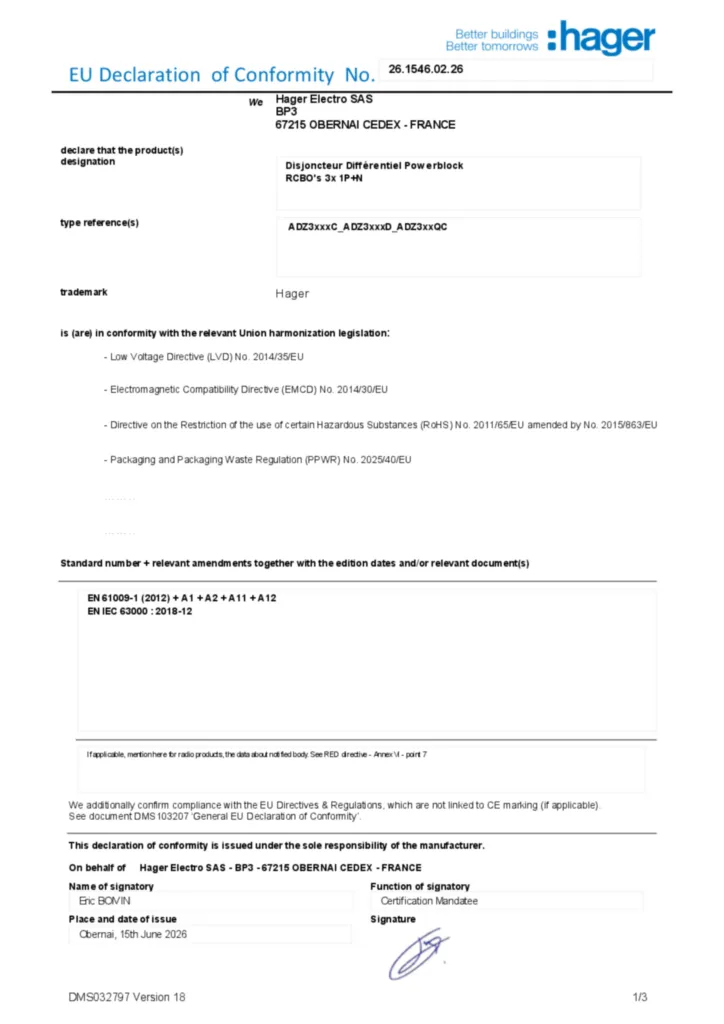

Déclaration de conformité

EU Declaration of Conformity

Déclaration de conformité en-GB 2024-06-19

PDF

316,98 kB

Plus de téléchargements

Pour obtenir le certificat REACH de ce produit

contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com
