Disjoncteur différentiel Hager 1P+N 230V C 10A 30mA F 6kA 2 modules ADF910QC
EAN
3250611047261
E-nr.
804 000 014
VPE
1 pc.
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un revendeur
Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne
Le produit n’est malheureusement plus livrable. Pour trouver une alternative, veuillez contacter notre service après-vente
Produits de suivi :
Complétez votre système
Accessoires optionnels
-
Fonctions interverouillage 1 produit(s) disponible(s) -
Déclencheur à sous-tension 1 produit(s) disponible(s) -
bobine à émission 2 produit(s) disponible(s) -
Bloc de contact auxiliaire 2 produit(s) disponible(s) -
Capuchon/bande de protection pour jeu de barres de phase 2 produit(s) disponible(s) -
Cache-borne 2 produit(s) disponible(s)
Complétez votre système
-
MZ206
Bobine manque tension 230V AC
57.70 CHF / pc.*
-
MZ204
Bobine à émission 24-48V AC 12-48V DC
60.90 CHF / pc.* -
MZ203Bobine à émission 230-415V AC 110-130V DC
57.70 CHF / pc.*
-
MZ202
Contact signal défaut 10+1F 6A 240V AC
26.60 CHF / pc.* -
MZ201Contact auxiliaire 10+1F 6A 240V AC
22.95 CHF / pc.*
-
KZN023
Bouchon latéral pour barres de pontage 2P et 3P
9.60 CHF / 10 pc.* -
KZN024Bouchon latéral pour barre de pontage 4P
9.60 CHF / 10 pc.*
-
KDN263ABarre de pontage 2P 63A fourche 10mm² 12M
14.20 CHF / pc.* -
KDN280BBarre de pontage 2P 80A fourche 16mm² 57M
61.10 CHF / pc.* -
KDN451EBarre de pontage 3x(P+N) 80A fourche 16mm² 54M
144.50 CHF / pc.* -
KDN451DBarre de pontage 3x(P+N) 80A fourche 16mm² 12M
27.80 CHF / pc.* -
KDN280ABarre de pontage 2P 80A fourche 16mm² 12M
14.60 CHF / pc.*
Caractéristiques techniques
Architecture
-
Type de pôles1P+N
-
CourbeC
Courant électrique
-
Courant assigné nominal10 A
-
Courant différentiel assigné30 mA
-
Courant assigné à -25°C12 A
-
Courant assigné à -20°C11,80 A
-
Courant assigné à -15°C11,70 A
-
Courant assigné à -10°C11,50 A
-
Courant assigné à -5°C11,30 A
-
Courant assigné à 0°C11,10 A
-
Courant assigné à 5°C11 A
-
Courant assigné à 10°C10,80 A
-
Courant assigné à 15°C10,60 A
-
Courant assigné à 20°C10,40 A
-
Courant assigné à 25°C10,20 A
-
Courant assigné à 30°C10 A
-
Courant assigné à 35°C9,90 A
-
Courant assigné à 40°C9,70 A
-
Courant assigné à 45°C9,60 A
-
Courant assigné à 50°C9,40 A
-
Courant assigné à 55°C9,30 A
-
Courant assigné à 60°C9,10 A
-
Valeur du seuil mini/max de fonctionnement thermique en alternatif1,13 - 1,45 A
-
Courant assigné à 70°C6,80 A
-
Coefficient de correction du courant nominal pour 2 appareils juxtaposés1
-
Coefficient de correction du courant nominal pour 3 appareils juxtaposés0,95
-
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés0,90
-
Coefficient de correction du courant nominal pour 6 appareils juxtaposés0,85
-
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-16 kA
Sécurité
-
Type de protection différentielleF
-
Indice de protection IPIP20
Principaux attributs électriques
-
Pouvoir de coupure assigné Icn sous AC selon IEC60898-16 kA
Tension
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs4000 V
-
Tension assignée d'emploi Ue230 - 230 V
-
Catégorie de surtension selon IEC60947-1 2.5.60 tableau 13
Puissance
-
Puissance dissipée totale sous IN3,40 W
Fréquence
-
Fréquence50 - 50 Hz
Conditions d'utilisation
-
Altitude2000 m
-
Classe de limitation d'énergie I²t3
-
Température de service-25 - 40 °C
-
Température de stockage/transport-25 - 70 °C
Endurance
-
Endurance électrique en nombre de cycles2000
-
Endurance mécanique nombre de manœuvres8000
Raccordement
-
Section de raccordement des bornes amont à vis, en câble souple1,5 - 4,0 mm²
-
Section de raccordement des bornes amont à vis, en câble rigide1 - 25 mm²
-
Section de raccordement des bornes aval à vis, en câble souple1 - 16 mm²
-
Section de raccord bornes aval en câble rigide1 - 25 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 16 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 25 mm²
Installation, montage
-
Couple de serrage2,10 - 2,10 Nm
-
Type de raccordement haut pour produits modulairesQuickConnect
-
Type de raccordement bas pour produits modulairesBorne bi-connect, Quick jeu de barres
Capacité
-
Nombre de modules2
Dimensions
-
Hauteur94 mm
-
Largeur35 mm
-
Profondeur68 mm
Compatibilité
-
Compatible avec montage Rail DINOui
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

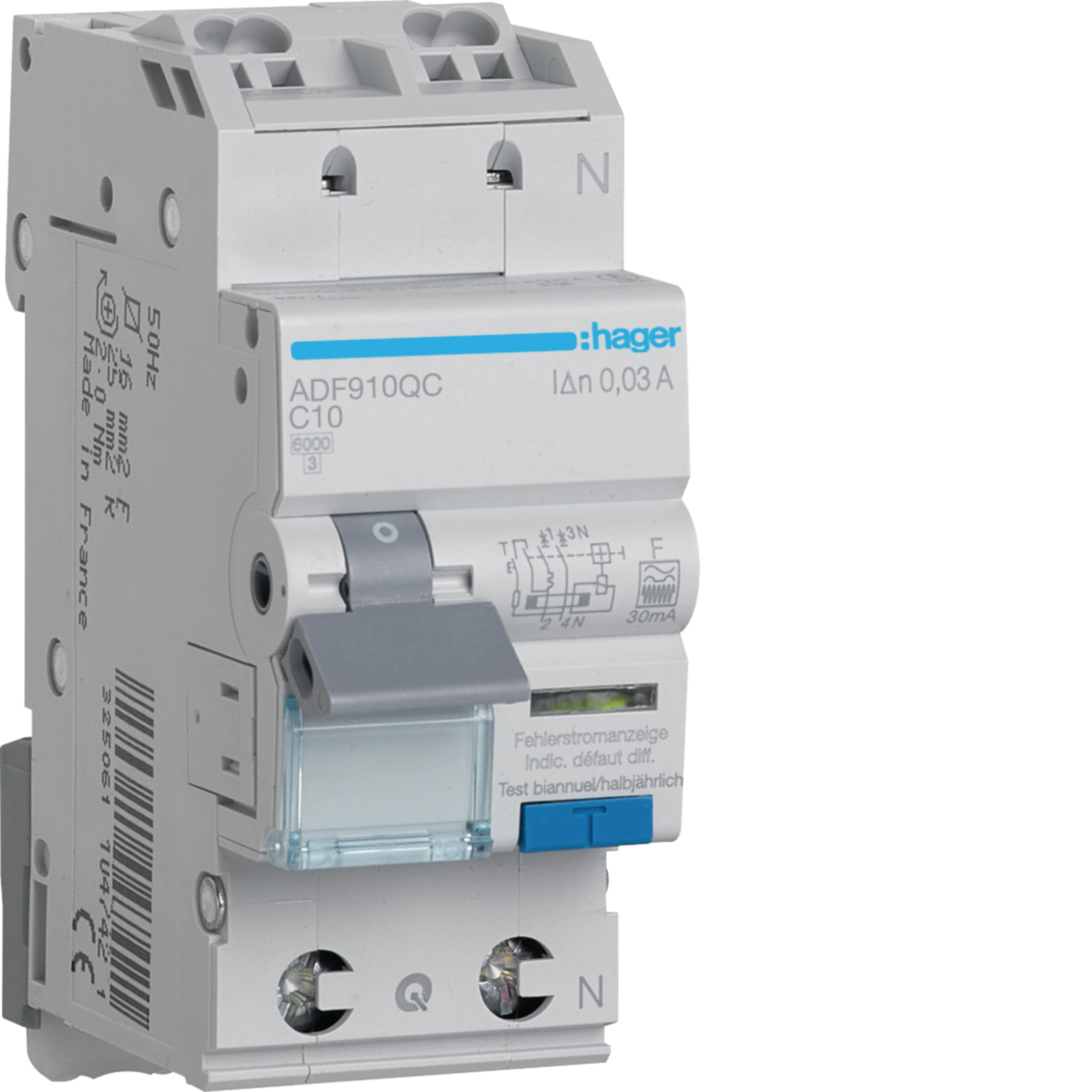

Image produit ADF910QC
-
Fiche technique

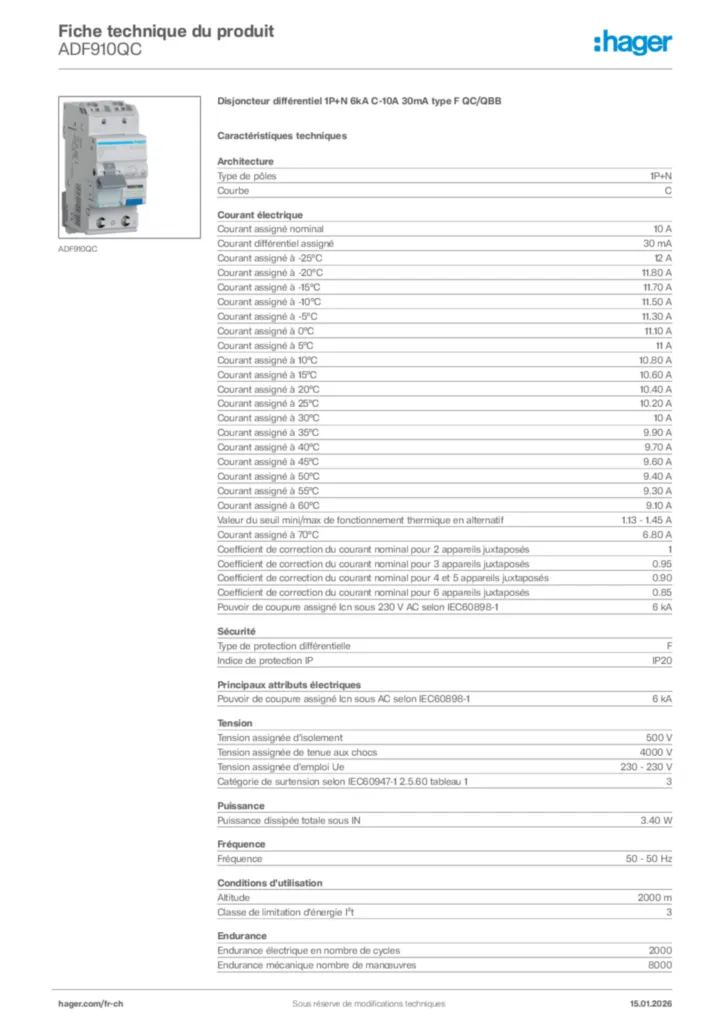

Hager Fiche technique du produit ADF910QC
