Coffret de dist.,Volta,UPV,3x12M,IP30,Version Belgique VU36LN
EAN
3250616615144
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez vos accessoires dans la liste ci-contre
Accessoires
-
Porte/panneau de commande 2 produit(s) disponible(s) -
Prise de courant pour tableau de distribution 1 produit(s) disponible(s) -
Système de verrouillage 1 produit(s) disponible(s) -
Accessoires pour bloc de jonction 1 produit(s) disponible(s) -
Plaque / cache / barrette d'identification 2 produit(s) disponible(s) -
Plus d’accessoires 7 autre(s) produit(s) disponible(s)
Choisissez vos accessoires dans la liste ci-contre

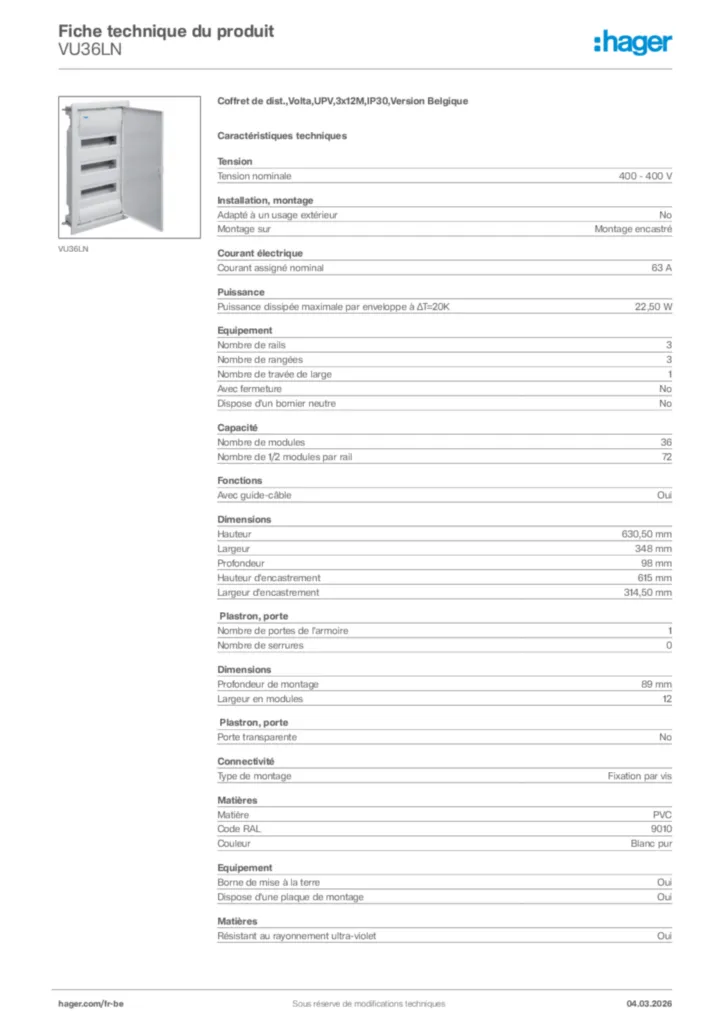

Caractéristiques techniques
Tension
-
Tension nominale400 - 400 V
Installation, montage
-
Adapté à un usage extérieurNon
-
Montage surMontage encastré
Courant électrique
-
Courant assigné nominal63 A
Equipement
-
Nombre de rails3
-
Nombre de rangées3
-
Nombre de travée de large1
-
Avec fermetureNon
-
Dispose d'un bornier neutreNon
-
Borne de mise à la terreOui
-
Dispose d'une plaque de montageOui
Capacité
-
Nombre de modules36
-
Nombre de 1/2 modules par rail72
Fonctions
-
Avec guide-câbleOui
Dimensions
-
Hauteur630,50 mm
-
Largeur348 mm
-
Profondeur98 mm
-
Hauteur d'encastrement615 mm
-
Largeur d'encastrement314,50 mm
-
Profondeur de montage89 mm
-
Largeur en modules12
Plastron, porte
-
Nombre de portes de l'armoire1
-
Nombre de serrures0
-
Porte transparenteNon
Connectivité
-
Type de montageFixation par vis
Matières
-
MatièrePVC
-
Code RAL9010
-
CouleurBlanc pur
-
Résistant au rayonnement ultra-violetOui
Sécurité
-
Classe de protectionClasse II
-
Résistance aux chocs IKIK07
-
Indice de protection IPIP30
-
Type de verrouillageLoquet, Sans serrure
-
Test au fil incandescent650 °C
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Mode d'emploi
Mode d'emploi International 2024-11-21
PDF9,98 MB -
BIM Objets
Range : Volta. Flush mounted switchboard IP30 with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022
BIM Objets en-GB 2020-01-01
RFA1,28 MB
Range : Volta. Flush mounted switchboard IP30 with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022
BIM Objets en-GB, nl-NL 2022-05-04
RFA1,23 MB
Range : Volta. Flush mounted switchboard IP30 with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022
BIM Objets en-GB, nl-NL 2022-05-04
RFA1,23 MB
Range : Volta. Flush mounted switchboard IP30 with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022
BIM Objets en-GB 2020-01-01
RFA1,27 MB
Range : Volta. Flush mounted switchboard IP30 with DIN rail system. French - Hosted family - REVIT Family 2020 - V2022
BIM Objets fr-FR 2020-01-01
RFA1,29 MB
Range : Volta. Flush mounted switchboard IP30 with DIN rail system. French - Non hosted family - REVIT Family 2020 - V2022
BIM Objets fr-FR 2020-01-01
RFA1,27 MB
Range Volta enclosures for BE (Lang. : en) IP30 with installation System flush mounted hosted-V2021
BIM Objets en-GB 2020-01-01
RFA1,27 MB
Range Volta enclosures for BE (Lang. : en) IP30 with installation System flush mounted no hosted-V2021
BIM Objets en-GB 2020-01-01
RFA1,27 MB
Range Volta enclosures for BE (Lang. : fr) IP30 with installation System flush mounted hosted-V2021
BIM Objets fr-FR 2020-01-01
RFA1,28 MB
Range Volta enclosures for BE (Lang. : fr) IP30 with installation System flush mounted no hosted-V2021
BIM Objets fr-FR 2020-01-01
RFA1,27 MB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2023-08-16
PDF359,72 kB
Déclaration de conformité International 2023-08-07
PDF366,52 kB
Plus de documentation
