Coffret de dist.,Volta,UPV,2x12M,IP30,Version Belgique VU24LN

EAN
3250616615137
Conditionnement
1 pièce
Trouver un revendeur

You have to log in with your myHager profile to see prices and to order.

Ajouter à une liste
Ajouter à une liste

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier

Choisissez un revendeur

Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne

Coffret de dist.,Volta,UPV,2x12M,IP30,Version Belgique

VU24LN

  • Accessoires
  • Caractéristiques techniques
  • Données environnementales
  • Documents
  • Plus de produits
Fiche produit

Choisissez vos accessoires dans la liste ci-contre

Accessoires

  • Bandeau 1 produit(s) disponible(s)
  • Acces­soires pour bloc de jonc­tion 1 produit(s) disponible(s)
  • Système de verrouillage 1 produit(s) disponible(s)
  • Compo­sants d'ins­tal­la­tion / d'ali­gne­ment 1 produit(s) disponible(s)
  • Porte/­pan­neau de commande 1 produit(s) disponible(s)
  • Plaque / cache / barrette d'iden­ti­fi­ca­tion 1 produit(s) disponible(s)

Choisissez vos accessoires dans la liste ci-contre

  • Bandeau
  • Acces­soires pour bloc de jonc­tion
  • Système de verrouillage
  • Compo­sants d'ins­tal­la­tion / d'ali­gne­ment
  • Porte/­pan­neau de commande
  • Plaque / cache / barrette d'iden­ti­fi­ca­tion
  • P012

    Obturateurs en bande 12 modules
    0,00 €  / *
  • VZ711

    Support bornier Sanvis Volta, Vector, Gala
    0,00 €  / *
  • VZ302N

    Fermeture, Volta, standard, pour montage dans poignée de porte
    0,00 €  / *
  • VZ410N

    Angle de jonction, Volta, pour boîte murale
    0,00 €  / *
  • VZ102N

    Cadre-porte, Volta, 2rangées, avec porte, RAL 9010
    0,00 €  / *
  • VZ602

    Feuille d'étiquetage/-bandes, Volta, 10 pièce
    0,00 €  / *

Caractéristiques techniques

Tension
  • Tension nomi­nale
    400 - 400 V
Instal­la­tion, montage
  • Adapté à un usage exté­rieur
    Non
  • Montage sur
    Montage encastré
Courant élec­trique
  • Courant assigné nominal
    63 A
Puis­sance
  • Puis­sance dissipée maxi­male par enve­loppe à ΔT=20K
    17,50 W
Equi­pe­ment
  • Nombre de rails
    2
  • Nombre de rangées
    2
  • Nombre de travée de large
    1
  • Avec ferme­ture
    Non
  • Dispose d'un bornier neutre
    Non
  • Borne de mise à la terre
    Oui
  • Dispose d'une plaque de montage
    Oui
Capa­cité
  • Nombre de modules
    24
  • Nombre de 1/2 modules par rail
    48
Fonc­tions
  • Avec guide-­câble
    Oui
Dimen­sions
  • Hauteur
    505,50 mm
  • Largeur
    348 mm
  • Profon­deur
    98 mm
  • Hauteur d'en­cas­tre­ment
    490 mm
  • Largeur d'en­cas­tre­ment
    314,50 mm
  • Profon­deur de montage
    89 mm
  • Largeur en modules
    12
Plas­tron, porte
  • Nombre de portes de l'ar­moire
    1
  • Nombre de serrures
    0
  • Porte trans­pa­rente
    Non
Connec­ti­vité
  • Type de montage
    Fixa­tion par vis
Matières
  • Matière
    PVC
  • Code RAL
    9010
  • Couleur
    Blanc pur
  • Résis­tant au rayon­ne­ment ultra-­violet
    Oui
Sécu­rité
  • Classe de protec­tion
    Classe II
  • Résis­tance aux chocs IK
    IK07
  • Indice de protec­tion IP
    IP30
  • Type de verrouillage
    Loquet, Sans serrure
  • Test au fil incan­des­cent
    650 °C

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Attestations et documents

PEP - ENCLOSURE SURFACE GAMMA 26 M (english)
PDF
25,39 MB
Hager déclaration REACH VU24LN
PDF
Hager Rapport RoHS VU24LN
PDF

Documents

  • Image produit

    Image VU24LN | Hager Belgique

    Image produit VU24LN

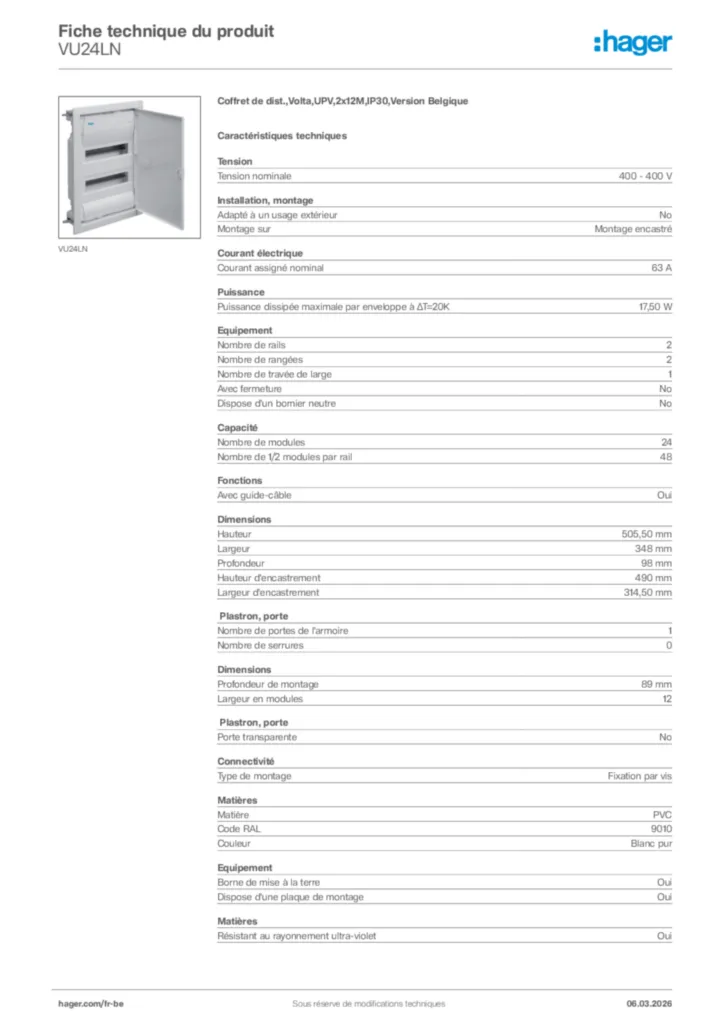

  • Product datasheet

    Image Hager Fiche technique du produit VU24LN | Hager Belgique

    Hager Fiche technique du produit VU24LN

    Coffret de dist.,Volta,UPV,2x12M,IP30,Version Belgique

    PDF

  • Mode d'emploi

    Image Mode d'emploi International 2024-11-21 | Hager Belgique

    Mode d'emploi International 2024-11-21

    PDF
    9,98 MB

  • BIM Objets

    Image Range : Volta. Flush mounted switchboard IP30 with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022 | Hager Belgique

    Range : Volta. Flush mounted switchboard IP30 with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022

    BIM Objets en-GB, nl-NL 2022-05-04

    RFA
    1,23 MB
    Image Range : Volta. Flush mounted switchboard IP30 with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022 | Hager Belgique

    Range : Volta. Flush mounted switchboard IP30 with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022

    BIM Objets en-GB 2020-01-01

    RFA
    1,28 MB
    Image Range : Volta. Flush mounted switchboard IP30 with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022 | Hager Belgique

    Range : Volta. Flush mounted switchboard IP30 with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022

    BIM Objets en-GB, nl-NL 2022-05-04

    RFA
    1,23 MB
    Image Range : Volta. Flush mounted switchboard IP30 with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022 | Hager Belgique

    Range : Volta. Flush mounted switchboard IP30 with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022

    BIM Objets en-GB 2020-01-01

    RFA
    1,27 MB
    Image Range : Volta. Flush mounted switchboard IP30 with DIN rail system. French - Hosted family - REVIT Family 2020 - V2022 | Hager Belgique

    Range : Volta. Flush mounted switchboard IP30 with DIN rail system. French - Hosted family - REVIT Family 2020 - V2022

    BIM Objets fr-FR 2020-01-01

    RFA
    1,29 MB
    Image Range : Volta. Flush mounted switchboard IP30 with DIN rail system. French - Non hosted family - REVIT Family 2020 - V2022 | Hager Belgique

    Range : Volta. Flush mounted switchboard IP30 with DIN rail system. French - Non hosted family - REVIT Family 2020 - V2022

    BIM Objets fr-FR 2020-01-01

    RFA
    1,27 MB
    Image Range Volta enclosures for BE (Lang. : en) IP30 with installation System flush mounted hosted-V2021 | Hager Belgique

    Range Volta enclosures for BE (Lang. : en) IP30 with installation System flush mounted hosted-V2021

    BIM Objets en-GB 2020-01-01

    RFA
    1,27 MB
    Image Range Volta enclosures for BE (Lang. : en) IP30 with installation System flush mounted no hosted-V2021 | Hager Belgique

    Range Volta enclosures for BE (Lang. : en) IP30 with installation System flush mounted no hosted-V2021

    BIM Objets en-GB 2020-01-01

    RFA
    1,27 MB
    Image Range Volta enclosures for BE (Lang. : fr) IP30 with installation System flush mounted hosted-V2021 | Hager Belgique

    Range Volta enclosures for BE (Lang. : fr) IP30 with installation System flush mounted hosted-V2021

    BIM Objets fr-FR 2020-01-01

    RFA
    1,28 MB
    Image Range Volta enclosures for BE (Lang. : fr) IP30 with installation System flush mounted no hosted-V2021 | Hager Belgique

    Range Volta enclosures for BE (Lang. : fr) IP30 with installation System flush mounted no hosted-V2021

    BIM Objets fr-FR 2020-01-01

    RFA
    1,27 MB

  • Déclaration de conformité

    Image Declaration | Hager Belgique

    Declaration

    Déclaration de conformité International 2023-08-16

    PDF
    359,72 kB
    Image Déclaration de conformité International 2023-08-07 | Hager Belgique

    Déclaration de conformité International 2023-08-07

    PDF
    366,52 kB
