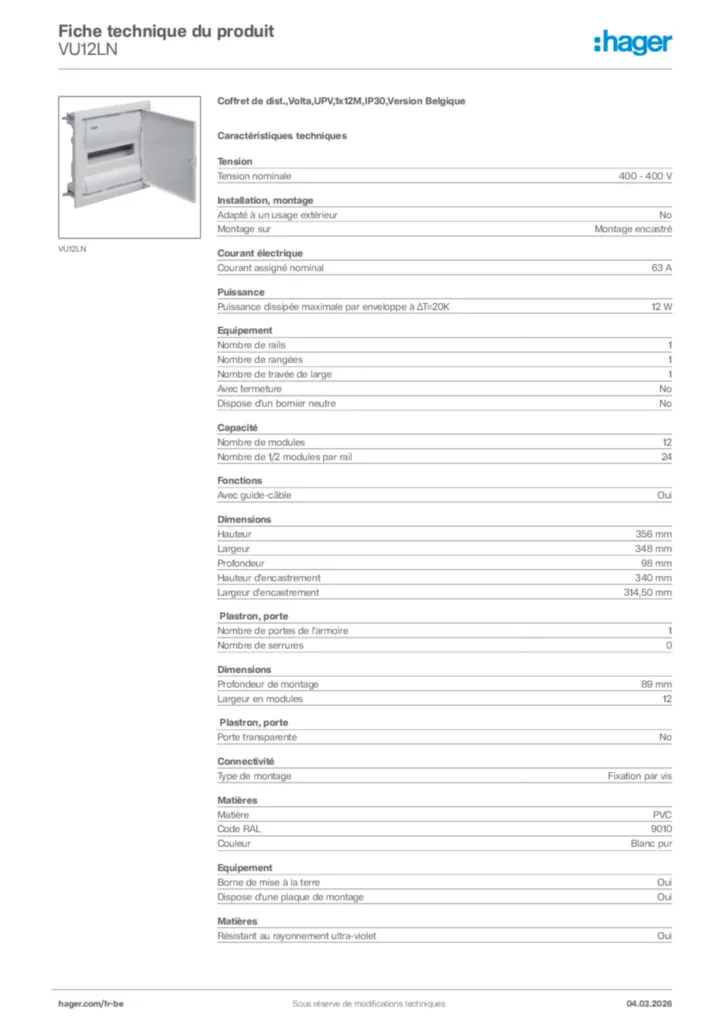

Coffret de dist.,Volta,UPV,1x12M,IP30,Version Belgique VU12LN
EAN
3250616615120
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Porte/panneau de commande 2 produit(s) disponible(s) -
Prise de courant pour tableau de distribution 1 produit(s) disponible(s) -
Système de verrouillage 1 produit(s) disponible(s) -
Accessoires pour bloc de jonction 1 produit(s) disponible(s) -
Plaque / cache / barrette d'identification 2 produit(s) disponible(s) -
Voir plus 7 autre(s) produit(s) disponible(s)
Complétez votre système
Caractéristiques techniques
Tension
-
Tension nominale400 - 400 V
Installation, montage
-
Adapté à un usage extérieurNon
-
Montage surMontage encastré
Courant électrique
-
Courant assigné nominal63 A
Equipement
-
Nombre de rails1
-
Nombre de rangées1
-
Nombre de travée de large1
-
Avec fermetureNon
-
Dispose d'un bornier neutreNon
-
Borne de mise à la terreOui
-
Dispose d'une plaque de montageOui
Capacité
-
Nombre de modules12
-
Nombre de 1/2 modules par rail24
Fonctions
-
Avec guide-câbleOui
Dimensions
-
Hauteur356 mm
-
Largeur348 mm
-
Profondeur98 mm
-
Hauteur d'encastrement340 mm
-
Largeur d'encastrement314,50 mm
-
Profondeur de montage89 mm
-
Largeur en modules12
-
Longueur356 mm
Plastron, porte
-
Nombre de portes de l'armoire1
-
Nombre de serrures0
-
Porte transparenteNon
Connectivité
-
Type de montageFixation par vis
Matières
-
MatièrePVC
-
Code RAL9010
-
CouleurBlanc pur
-
Résistant au rayonnement ultra-violetOui
Sécurité
-
Classe de protectionClasse II
-
Résistance aux chocs IKIK07
-
Indice de protection IPIP30
-
Type de verrouillageLoquet, Sans serrure
-
Test au fil incandescent650 °C
