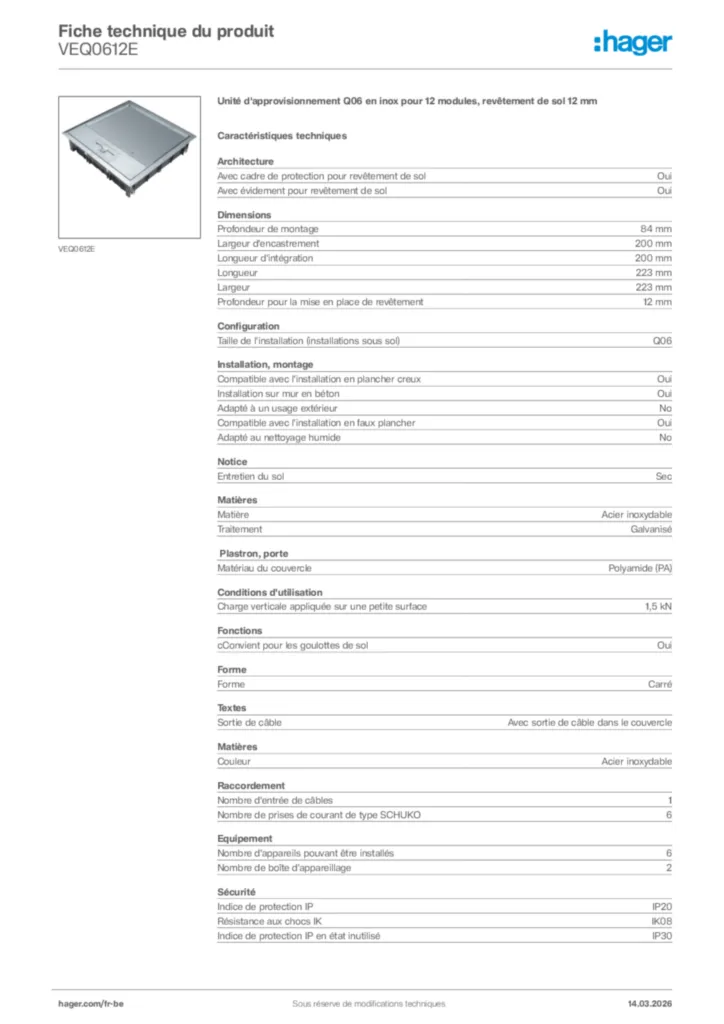

Unité d'approvisionnement Q06 en inox pour 12 modules, revêtement de sol 12 mm VEQ0612E
EAN
4012002247617
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires indispensables
GTVR300
Support pour appareillage 6 modules
Accessoires optionnels
-
Prolongateur de crans de clipsage 1 produit(s) disponible(s)
Caractéristiques techniques
Architecture
-
Avec cadre de protection pour revêtement de solOui
-
Avec évidement pour revêtement de solOui
Dimensions
-
Profondeur de montage84 mm
-
Largeur d'encastrement200 mm
-
Longueur d'intégration200 mm
-
Longueur223 mm
-
Largeur223 mm
-
Profondeur pour la mise en place de revêtement12 mm
Installation, montage
-
Compatible avec l'installation en plancher creuxOui
-
Installation sur mur en bétonOui
-
Adapté à un usage extérieurNon
-
Compatible avec l'installation en faux plancherOui
-
Adapté au nettoyage humideNon
Notice
-
Entretien du solSec
Matières
-
MatièreAcier inoxydable
-
TraitementGalvanisé
-
CouleurAcier inoxydable
Conditions d'utilisation
-
Charge maximale1,50 - 1,50 kN
Plastron, porte
-
Matériau du couverclePolyamide (PA)
Fonctions
-
cConvient pour les goulottes de solOui
Forme
-
FormeCarré
Textes
-
Sortie de câbleAvec sortie de câble dans le couvercle
Raccordement
-
Nombre d'entrée de câbles1
-
Nombre de prises de courant de type SCHUKO6
Equipement
-
Nombre d'appareils pouvant être installés6
-
Nombre de boîte d'appareillage2
Sécurité
-
Indice de protection IPIP20
-
Résistance aux chocs IKIK08
-
Indice de protection IP en état inutiliséIP30
-
Taille de l'installation (installations sous sol)Q06
