Vector IP65, 2x18 M, résistance aux UV, avec entrée de câbles VE218PN
EAN
3250616450394
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez vos accessoires dans la liste ci-contre
Accessoires
-
Borne enfichable 20 produit(s) disponible(s) -
Entrée de câbles pour coffret et armoire 1 produit(s) disponible(s) -
Bouchon obturateur pour presse-étoupe aérateur 2 produit(s) disponible(s) -
Ecrous presse-étoupe 8 produit(s) disponible(s) -
Système de verrouillage 1 produit(s) disponible(s) -
Plus d’accessoires 8 autre(s) produit(s) disponible(s)
Choisissez vos accessoires dans la liste ci-contre
-
KN06E
Bornier terre sanvis 5x4mm2 + 1x25mm2
-
KN06NBornier neutre sanvis 5x4mm2 + 1x25mm2
-
KN06PBornier phase sanvis 5x4mm2 + 1x25mm2
-
KN10EBornier terre sanvis 8x4mm2 + 2x25mm2
-
KN10NBornier neutre sanvis 8x4mm2 + 2x25mm2
-
KN10PBornier phase sanvis 8x4mm2 + 2x25mm2
-
KN14EBornier terre sanvis 11x4mm2 + 3x25mm2
-
KN14NBornier neutre sanvis 11x4mm2 + 3x25mm2
-
KN14PBornier phase sanvis 11x4mm2 + 3x25mm2
-
KN18EBornier terre sanvis 14x4mm2 + 4x25mm2
-
KN18NBornier neutre sanvis 14x4mm2 + 4x25mm2
-
KN18PBornier phase sanvis 14x4mm2 + 4x25mm2
-
KN22EBornier terre sanvis 17x4mm2 + 5x25mm2
-
KN22NBornier neutre sanvis 17x4mm2 + 5x25mm2
-
KN22PBornier phase sanvis 17x4mm2 + 5x25mm2
-
KN26EBornier terre sanvis 20x4mm2 + 6x25mm2
-
KN26NBornier neutre sanvis 20x4mm2 + 6x25mm2
-
KN26PBornier phase sanvis 20x4mm2 + 6x25mm2
-
KN99E10 cavalier pont bornier sanvis terre,1Set=10 pièces
-
KN99P10 cavalier pont bornier sanvis phase,1Set=10 pièces
-
VZ016M
presse-étoupe, vector, IP65, M16, plastique
-
VZ020Dpresse-étoupe aérateur, IP66, M20
-
VZ020Mpresse-étoupe, vector, IP65, M20, plastique
-
VZ025Dpresse-étoupe aérateur, IP66, M25
-
VZ025Mpresse-étoupe, vector, IP65, M25, plastique
-
VZ032Dpresse-étoupe aérateur, IP66, M32
-
VZ032Mpresse-étoupe, vector, IP65, M32, plastique
-
VZ040Mpresse-étoupe, vector, IP65, M40, plastique

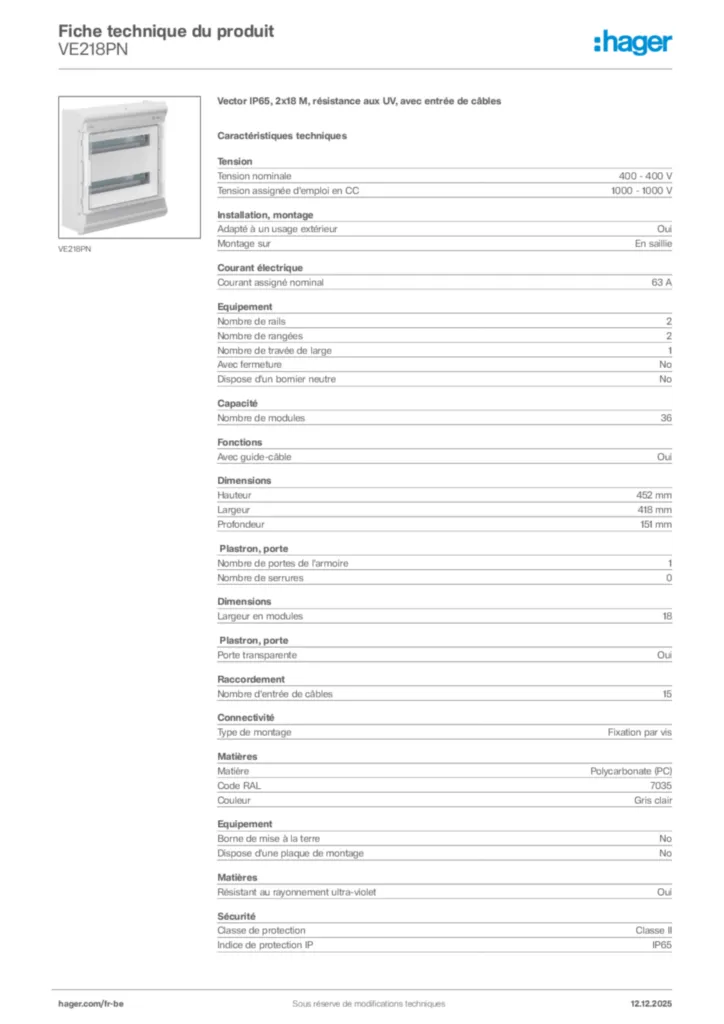

Caractéristiques techniques
Raccordement
-
Nombre d'entrée de câbles15
Tension
-
Tension nominale400 - 400 V
Installation, montage
-
Adapté à un usage extérieurOui
-
Montage surEn saillie
Courant électrique
-
Courant assigné nominal63 A
Equipement
-
Nombre de rails2
-
Nombre de rangées2
-
Nombre de travée de large1
-
Avec fermetureNon
-
Dispose d'un bornier neutreNon
-
Borne de mise à la terreNon
-
Dispose d'une plaque de montageNon
Capacité
-
Nombre de modules36
Fonctions
-
Avec guide-câbleOui
Dimensions
-
Hauteur452 mm
-
Largeur418 mm
-
Profondeur151 mm
-
Largeur en modules18
Plastron, porte
-
Nombre de portes de l'armoire1
-
Nombre de serrures0
-
Porte transparenteOui
Connectivité
-
Type de montageFixation par vis
Matières
-
MatièrePolycarbonate (PC)
-
Code RAL7035
-
CouleurGris clair
-
Résistant au rayonnement ultra-violetOui
Sécurité
-
Classe de protectionClasse II
-
Indice de protection IPIP65
-
Type de verrouillageLoquet, Sans serrure
-
Test au fil incandescent850 °C
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Guide d'installation
Guide d'installation International 2022-02-07
PDF4,03 MB -
BIM Objets
Range : Vector. Switchboard IP65 with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022
BIM Objets en-GB 2020-01-01
RFA1,30 MB
Range : Vector. Switchboard IP65 with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022
BIM Objets en-GB 2020-01-01
RFA1,29 MB
Range : Vector. Switchboard IP65 with DIN rail system. French - Hosted family - REVIT Family 2020 - V2022
BIM Objets fr-FR 2020-01-01
RFA1,31 MB
Range : Vector. Switchboard IP65 with DIN rail system. French - Non hosted family - REVIT Family 2020 - V2022
BIM Objets fr-FR 2020-01-01
RFA1,30 MB
Range Vector enclosures for BE (Lang. : en) IP65 with installation System hosted-V2021
BIM Objets en-GB 2020-01-01
RFA1,30 MB
Range Vector enclosures for BE (Lang. : en) IP65 with installation System no hosted-V2021
BIM Objets en-GB 2020-01-01
RFA1,29 MB
Range Vector enclosures for BE (Lang. : fr) IP65 with installation System hosted-V2021
BIM Objets fr-FR 2020-01-01
RFA1,31 MB
Range Vector enclosures for BE (Lang. : fr) IP65 with installation System no hosted-V2021
BIM Objets fr-FR 2020-01-01
RFA1,30 MB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2022-11-14
PDF257,02 kB
Declaration
Déclaration de conformité International 2022-12-19
PDF258,36 kB
Plus de documentation
