    • TYBS794A
    module 4 entrées filaires pour contacts libres de potentiel et 4 sorties pour voyants d'état à LED, KNX filaire, compatible Easy/ETS, permettant l'envoi de commande venant d'appareillage mural, de contacts de porte sur le bus KNX. Le TYBS794A intègre les fonctions ON/OFF, télérupteur, Minuterie, variation 1 et 2 boutons poussoirs, volets et stores, commande de chauffage.Configurable sous ETS en KNX Secure.
    EAN
    3250610050545
    Conditionnement
    1 pièce
    • Entrées binaires

    4 entrées libres de potentiel + 4 sorties voyants, EASY/ETS, KNX Secure TYBS794A

    Trouver un revendeur
    Ajouter à une liste
    Ajouter à une liste

    Connectez-vous pour créer une liste de produits

    Vous devez être connecté à votre compte myHager pour créer des listes de produits

    Créer un compte S'identifier

    Choisissez un revendeur

    Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne

    4 entrées libres de potentiel + 4 sorties voyants, EASY/ETS, KNX Secure

    TYBS794A

    • Accessoires
    • Caractéristiques techniques
    • Données environnementales
    • Documents
    • Plus de produits
    Fiche produit

    Choisissez vos accessoires dans la liste ci-contre

    Accessoires

  • Plus d’accessoires (17)
    • Interface systè­me/­cou­pleur de média bus 4 produit(s) disponible(s)
    • Acces­soires pour ther­mo­stat d’am­bian­ce/­ther­mo­stat d’am­biance avec horloge 1 produit(s) disponible(s)
    • Alimen­ta­tion bus 4 produit(s) disponible(s)
    • Coupleur de ligne système bus 1 produit(s) disponible(s)
    • Borne de raccor­de­ment / de déri­va­tion bus 1 produit(s) disponible(s)
    • Interface de données bus 1 produit(s) disponible(s)

    Choisissez vos accessoires dans la liste ci-contre

    • Interface systè­me/­cou­pleur de média bus
    • Acces­soires pour ther­mo­stat d’am­bian­ce/­ther­mo­stat d’am­biance avec horloge
    • Alimen­ta­tion bus
    • Coupleur de ligne système bus
    • Borne de raccor­de­ment / de déri­va­tion bus
    • Interface de données bus
    • Acces­soires pour système bus
    • Para­foudre pour équi­pe­ment infor­ma­tique / mesure, commande et régu­la­tion
    • TYFS120

      Interface KNX/IP Secure, 1 module
      0,00 €  / *
    • TYFS121

      Routeur KNX IP Secure, 1 module
      0,00 €  / *
    • TJAS471

      domovea plus
      0,00 €  / *
    • TJAS671

      domovea basic
      0,00 €  / *
    • WDN9031

      Sonde de température sol/sonde à distance, HVAC
      0,00 €  / *
    • TXA111

      Alimentation Bus 30V TBTS 320 mA
      0,00 €  / *
    • TXA112

      Alimentation Bus 30V TBTS 640 mA
      0,00 €  / *
    • TXA114

      Alimentation 1x 30V DC KNX TBTS + 1x 24V DC
      0,00 €  / *
    • TYFS110

      Alimentation Bus 30V TBTS 1280 mA
      0,00 €  / *
    • TYFS130

      Coupleur de lignes KNX Secure
      0,00 €  / *
    • TG008

      Bornes de connexion Tebis Rouge / Noir
      0,00 €  / *
    • TYFS122

      Interface modulaire USB KNX Secure
      0,00 €  / *
    • TG019

      Cable bus longueur 500m vert, KNX
      0,00 €  / *
    • TG018

      Cable bus longueur 100m vert, KNX
      0,00 €  / *
    • TGZ181

      Cable BUS, 100m, B2cas1d1a1, vert
      0,00 €  / *
    • TGZ185

      Cable BUS, 500m, B2cas1d1a1, vert
      0,00 €  / *
    • TG029

      Limiteur de surtension bus KNX
      0,00 €  / *

    Caractéristiques techniques

    Archi­tec­ture
    • Système bus
      EIB
    Réglages
    • Modes de confi­gu­ra­tion supportés
      ETS, easy
    Courant élec­trique
    • Nombre de circuits d'en­trée
      8
    Connec­ti­vité
    • Système bus radio-KNX
      Non
    Equi­pe­ment
    • Tension du signal externe néces­saire
      Non
    • Fréquence radio bidi­rec­tion­nelle
      Non
    • Avec batterie
      Non
    • Avec contrôle CVC
      Non
    Instal­la­tion, montage
    • Montage sur
      Montage encastré
    Éclai­rage
    • Contrôle des LED
      Non
    Matières
    • Matière
      PVC
    • Couleur
      Gris clair
    • Code RAL
      7035
    Sécu­rité
    • Indice de protec­tion IP
      IP20
    Condi­tions d'uti­li­sa­tion
    • Tempé­ra­ture de service
      -5 - +45 °C
    Câble
    • Longueur de câble
      0,25 m
    Tension
    • Tension d'en­trée
      5-5 V
    • Tension de service par bus
      21-32 V
    • Type de tension d'ali­men­ta­tion
      DC
    • Tension d'ali­men­ta­tion du système
      30 V DC Via le bus
    Dimen­sions
    • Longueur
      43,5 mm
    • Hauteur
      35,5 mm
    • Profon­deur
      15,4 mm
    Textes
    • Mode d'ins­tal­la­tion
      Pour montage encastré et en parois creuses
    • Type de raccor­de­ment
      Avec câble pré-­as­semblé

    Données environnementales

    Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

    Conforme à la directive RoHS Oui
    Conformité REACH Oui

    Attestations et documents

    Document PEP en-GB 2024-04-12
    PDF
    412,93 kB
    Déclaration REACH TYBS794A
    PDF
    Rapport RoHS TYBS794A
    PDF

    Documents

    • Image produit

      Image TYBS794A | Hager Belgique

      Image produit TYBS794A

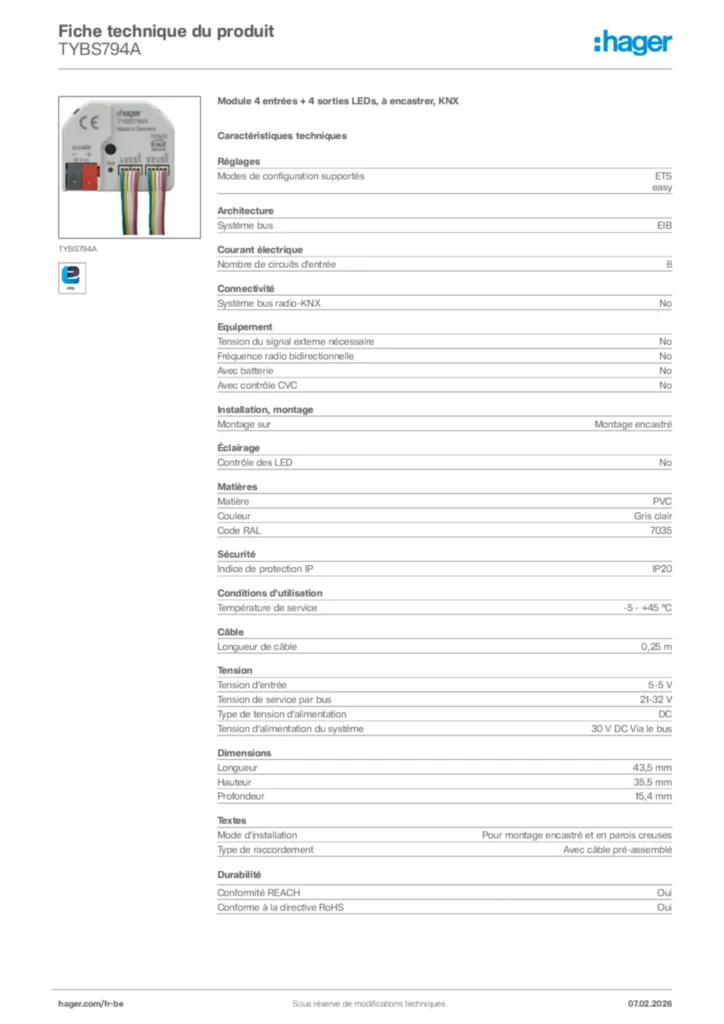

    • Product datasheet

      Image Hager Fiche technique du produit TYBS794A | Hager Belgique

      Hager Fiche technique du produit TYBS794A

      Module 4 entrées + 4 sorties LEDs, à encastrer, KNX

      PDF

    • Mode d'emploi

      Image Mode d'emploi en-GB 2025-04-01 | Hager Belgique

      Mode d'emploi en-GB 2025-04-01

      PDF
      1,05 MB

    • Guide d'installation

      Image Guide d'installation en-GB, de-DE, fr-FR, it-IT, nl-NL, pt-PT, zh-CN 2023-12-15 | Hager Belgique

      Guide d'installation en-GB, de-DE, fr-FR, it-IT, nl-NL, pt-PT, zh-CN 2023-12-15

      PDF
      3,05 MB

    • Manuel

      Image Manuel en-GB 2021-11-10 | Hager Belgique

      Manuel en-GB 2021-11-10

      PDF
      3,33 MB

    • Base de données des produits KNX

      Image Base de données des produits KNX International 2024-05-06 | Hager Belgique

      Base de données des produits KNX International 2024-05-06

      KNXPROD
      1,44 MB

    • Guide d'application

      Image Guide d'application en-GB 2024-06-27 | Hager Belgique

      Guide d'application en-GB 2024-06-27

      PDF
      1,57 MB

    • Déclaration de conformité

      Image EU Declaration of Conformity | Hager Belgique

      EU Declaration of Conformity

      Déclaration de conformité en-GB, fr-FR 2024-03-28

      PDF
      360,90 kB
      Image UKCA Declaration of Conformity | Hager Belgique

      UKCA Declaration of Conformity

      Déclaration de conformité en-GB 2024-03-28

      PDF
      270,31 kB
