Module d'entrées à encastrer : 2 entrées pour contacts libres de potentiel TYBS702A
EAN
3250610050521
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un revendeur
Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne
Caractéristiques techniques
Architecture
-
Système busEIB
Réglages
-
Modes de configuration supportésETS, easy
Courant électrique
-
Nombre de circuits d'entrée2
Connectivité
-
Système bus radio-KNXNon
Equipement
-
Tension du signal externe nécessaireNon
-
Fréquence radio bidirectionnelleNon
-
Avec batterieNon
-
Avec contrôle CVCNon
Installation, montage
-
Montage surMontage encastré
Éclairage
-
Contrôle des LEDNon
Matières
-
MatièrePVC
-
CouleurGris clair
-
Code RAL7035
Sécurité
-
Indice de protection IPIP20
Conditions d'utilisation
-
Température de service-5-+45 °C
Câble
-
Longueur de câble0,25 m
Tension
-
Tension d'entrée3,3-3,3 V
-
Tension de service par bus21-32 V
-
Type de tension d'alimentationDC
-
Tension d'alimentation du système30 V DC Via le bus
Dimensions
-
Longueur43 mm
-
Hauteur28,5 mm
-
Profondeur15,4 mm
Textes
-
Mode d'installationPour montage encastré et en parois creuses
-
Type de raccordementAvec câble pré-assemblé
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
-

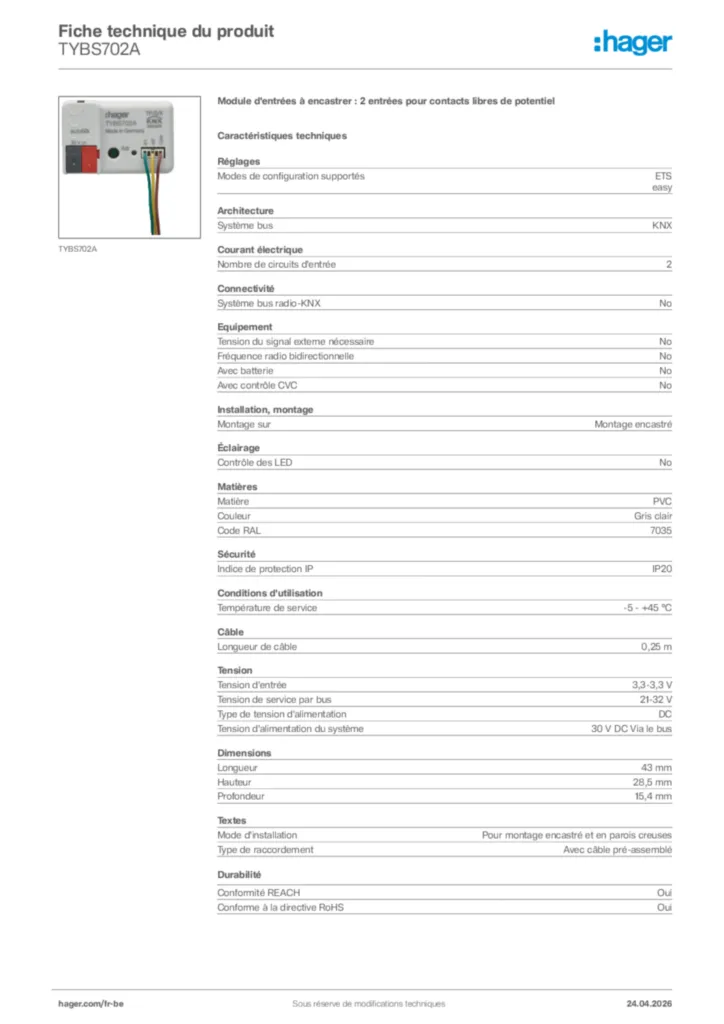

Product datasheet
Hager Fiche technique du produit TYBS702A
Module d'entrées à encastrer : 2 entrées pour contacts libres de potentiel
PDF -
Mode d'emploi
Mode d'emploi en-GB 2025-04-01
PDF884,17 kB -
Guide d'installation
Guide d'installation en-GB, de-DE, fr-FR, it-IT, nl-NL, pt-PT, zh-CN 2023-12-15
PDF3,05 MB -
Manuel
Manuel en-GB 2021-11-10
PDF2,67 MB -
Base de données des produits KNX
Base de données des produits KNX International 2024-05-06
KNXPROD1,16 MB -
Guide d'application
Guide d'application en-GB 2024-06-27
PDF1,57 MB -
Déclaration de conformité
EU Declaration of Conformity
Déclaration de conformité en-GB, fr-FR 2024-03-28
PDF360,90 kB
UKCA Declaration of Conformity
Déclaration de conformité en-GB 2024-03-28
PDF270,31 kB
