Parafoudre 4P T2 TNS/TT Uc 275V In 20kA Imax 40kA SPB440D
En fin de vie: vérifier la disponibilité auprès de votre distributeur de matériel électrique
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un revendeur
Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne
Choisissez vos accessoires dans la liste ci-contre
Accessoires
-
Accessoires de parafoudre pour équipement électrique 2 produit(s) disponible(s)
Choisissez vos accessoires dans la liste ci-contre
Caractéristiques techniques
Capacité
-
Nombre de modules4
-
AT_MaxDischargeCurrentImax40 kA
-
AT_SuitableIndoorUsageOui
Tension
-
Tension assignée d'emploi Ue240 - 415 V
-
Tension maximale de régime permanent Uc suivant IEC61643-1275 V
-
Niveau de protection Up IEC61643-1Niveau de protection contre les tensions Up selon IEC61643-11,35 kV
-
Niveau de protection Up L-PE/N-PE selon IEC61643-111,6 kV
-
Niveau de protection de la tension Up neutre-terre selon IEC61643-111500 V
-
Niveau de protection Up L-N/PEN selon IEC61643-111350 V
-
Catégorie de surtension selon IEC60947-13
Courant électrique
-
Courant nominal de décharge (In) 8 - 20 µs, IEC61643)L-N(PEN)/ N-PE IEC6164320 kA
-
Protection max. contre les surintensités, connexion parallèle (fusible)125 A
-
Protection max. contre les surintensités, connexion en série (fusible)80 A
-
Décharge maximale (Imax)) L-N(PEN)/ N-PE40 kA
-
Suivre l'intensité du courant d'interruption0,1 kA
Dimensions
-
Hauteur89,80 mm
-
Largeur71 mm
-
Profondeur65,7 mm
-
Longueur de dénudage16 mm
Sécurité
-
Indice de protection IPIP20
Conditions d'utilisation
-
Température de service-40 - 80 °C
-
Protection contre l'humidité de l'air5 - 95%
-
Température de stockage/transport-40 - 80 °C
-
Degré de pollution suivant IEC60664 / IEC60947-22
-
Altitude2000 m
Matières
-
Couleur du produitGris clair
-
Code RAL7035
-
MatièrePolyamide (PA), Polyester
Type de réseau
-
Type de réseauTN-S, TT
-
Réseau TNNon
-
Réseau TN-CNon
-
Réseau DCNon
-
Réseau ITNon
-
Réseau TTOui
-
Réseau TN-C-SNon
-
Réseau TN-SOui
Equipement
-
Avec contact de signalisation à distanceNon
-
Courant nominal de charge IL80 A
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble souple1,5 - 25,0 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1,5 - 35,0 mm²
-
Section de raccordement en câble souple1.5 - 25 mm²
-
Section de raccordement en câble rigide1.5 - 35 mm²
Normes
-
Classe d'exigence IEC61643T2
Fréquence
-
Fréquence50 - 60 Hz
Installation, montage
-
Couple de serrage3 - 4,5 Nm
Architecture
-
Type de pôles3P+N
-
Position du neutreGauche
Configuration
-
Avec fusible de protection intégréNon
Connectivité
-
Type de montageRail DIN
-
Type de connection / priseborne à vis
Commandes et indicateurs
-
Avec témoin lumineuxOui
Fonctions
-
Convient pour une configuration supplémentaire du systèmeNon
Fusible
-
Caractéristiques du fusiblegG
Usage interne uniquement
-
Nombre de demi-modules de 17.5mm8
Attributs d'identification spécifiques pour la protection
-
Type de filtre produitSPD
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
-

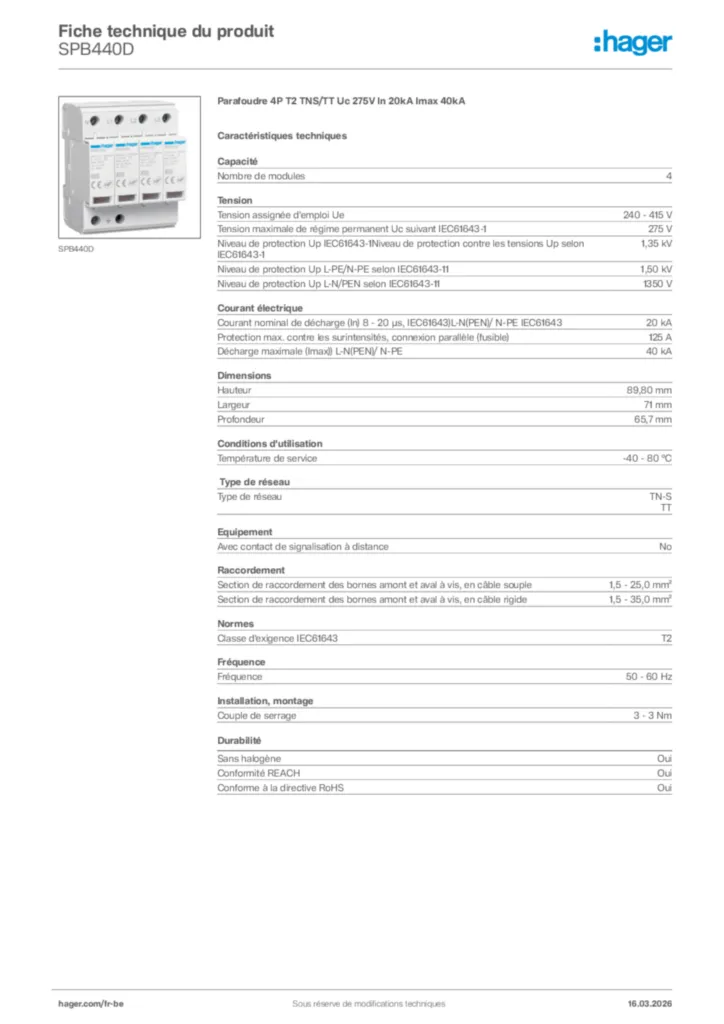

Fiche technique
