Interrupteur modulaire 3 pôles 16A SBN316
EAN
3250615510068
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Bloc de contact auxiliaire pour tableau de distribution 1 produit(s) disponible(s)
-
Interverouillage 1 produit(s) disponible(s)
Complétez votre système
Caractéristiques techniques
Architecture
-
Nombre de pôles3
-
Position du neutreSans neutre
-
Type de pôles3P
Courant électrique
-
Courant assigné nominal16 A
-
Pouvoir de fermeture à 400 V en AC23A338 A
-
Courant court-circuit Icc avec fusible gI-gG0,24 kA
-
Courant assigné d'emploi en AC21 en catégorie A16 A
-
Courant assigné d'emploi en AC21 en catégorie B16 A
-
Courant assigné d'emploi en AC22 en catégorie A16 A
-
Courant assigné d'emploi en AC22 en catégorie B16 A
-
Courant assigné d'emploi en AC23 en catégorie A10 A
-
Courant assigné d'emploi en AC23 en catégorie B10 A
-
Capacité nominale de court-circuit Icm sous 415 V AC selon IEC60947-30,33 kA
-
Courant assigné admissible Icw 1s IEC609470,24 kA
Installation, montage
-
Couple de serrage1,80 - 1,80 Nm
-
Type de raccordement bas pour produits modulairesBorne à vis
Tension
-
Tension assignée d'emploi Ue400 - 400 V
-
Type de tension d'alimentationAC
-
Tension nominale d'isolement Ui440 V
-
Tension assignée de tenue aux chocs Uimp4000 V
Capacité
-
Nombre de modules2
Sécurité
-
Indice de protection IPIP20
Fréquence
-
Fréquence50 - 60 Hz
Dimensions
-
Hauteur83 mm
-
Largeur35 mm
-
Profondeur68 mm
Equipement
-
Nombre de contacts à fermeture3
-
Nombre de contacts à ouverture0
Conditions d'utilisation
-
Température de service-20 - 70 °C
-
Température de stockage/transport-40 - 80 °C
Raccordement
-
Section de raccordement en câble souple1.5 - 10 mm²
-
Section de raccordement en câble rigide1.5 - 16 mm²
Endurance
-
Endurance mécanique nombre de manœuvres200000
-
Endurance électrique à charge nominale en AC21 en nombre de cycles25000
-
Endurance électrique à charge nominale en AC22 en nombre de cycles25000
Puissance
-
Puissance dissipée totale sous IN1,20 W
-
Puissance dissipée par pôle à In0,40 W
Connectivité
-
Alignement des bornes basses pour produits modulairesBorne décalée
-
Alignement des bornes hautes pour produits modulairesBorne décalée
Documents
-

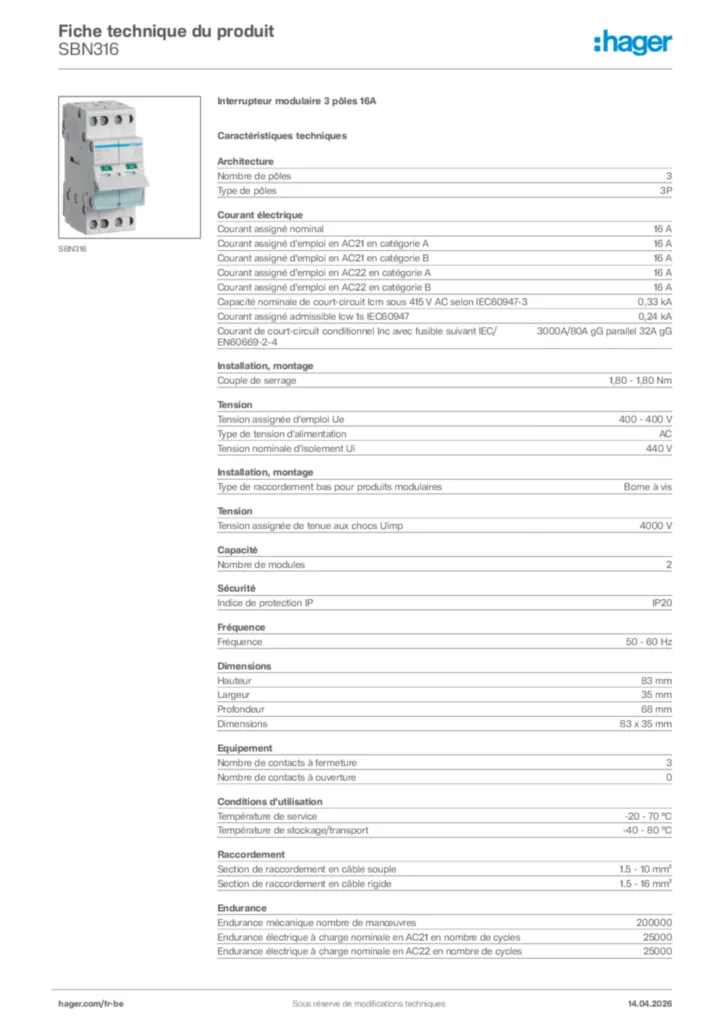

Image produit
-
Déclaration de conformité
Declaration
Déclaration de conformité International 2022-11-28
PDF931,94 kBDeclaration
Déclaration de conformité International 2022-01-31
PDF311,88 kB
