Interrupteur modulaire 2 pôles 25A SBN225
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Bloc de contact auxiliaire pour tableau de distribution 1 produit(s) disponible(s)
-
Interverouillage 1 produit(s) disponible(s)
Complétez votre système
Caractéristiques techniques
-
Nombre de pôles2
-
Position du neutreSans neutre
-
Type de pôles2P
-
Courant assigné nominal25 A
-
Pouvoir de fermeture à 400 V en AC23A529 A
-
Courant court-circuit Icc avec fusible gI-gG0,37 kA
-
Courant assigné d'emploi en AC21 en catégorie A25 A
-
Courant assigné d'emploi en AC21 en catégorie B25 A
-
Courant assigné d'emploi en AC22 en catégorie A25 A
-
Courant assigné d'emploi en AC22 en catégorie B25 A
-
Courant assigné d'emploi en AC23 en catégorie A10 A
-
Courant assigné d'emploi en AC23 en catégorie B10 A
-
Pouvoir de fermeture en court-circuit Icm sous 240 V AC selon IEC60947-30,52 kA
-
Courant assigné admissible Icw 1s IEC609470,37 kA
-
Couple de serrage1,80 - 1,80 Nm
-
Type de raccordement bas pour produits modulairesBorne à vis
-
Tension assignée d'emploi Ue230 - 230 V
-
Type de tension d'alimentationAC
-
Tension nominale d'isolement Ui440 V
-
Tension assignée de tenue aux chocs Uimp4000 V
-
Nombre de modules1
-
Indice de protection IPIP20
-
Fréquence50 - 60 Hz
-
Hauteur83 mm
-
Largeur17,50 mm
-
Profondeur68 mm
-
Nombre de contacts à fermeture2
-
Nombre de contacts à ouverture0
-
Température de service-20 - 70 °C
-
Température de stockage/transport-40 - 80 °C
-
Section de raccordement en câble souple1.5 - 10 mm²
-
Section de raccordement en câble rigide1.5 - 16 mm²
-
Endurance mécanique nombre de manœuvres200000
-
Endurance électrique à charge nominale en AC21 en nombre de cycles25000
-
Endurance électrique à charge nominale en AC22 en nombre de cycles25000
-
Puissance dissipée totale sous IN1,80 W
-
Puissance dissipée par pôle à In0,90 W
-
Alignement des bornes basses pour produits modulairesBorne décalée
-
Alignement des bornes hautes pour produits modulairesBorne décalée
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
-

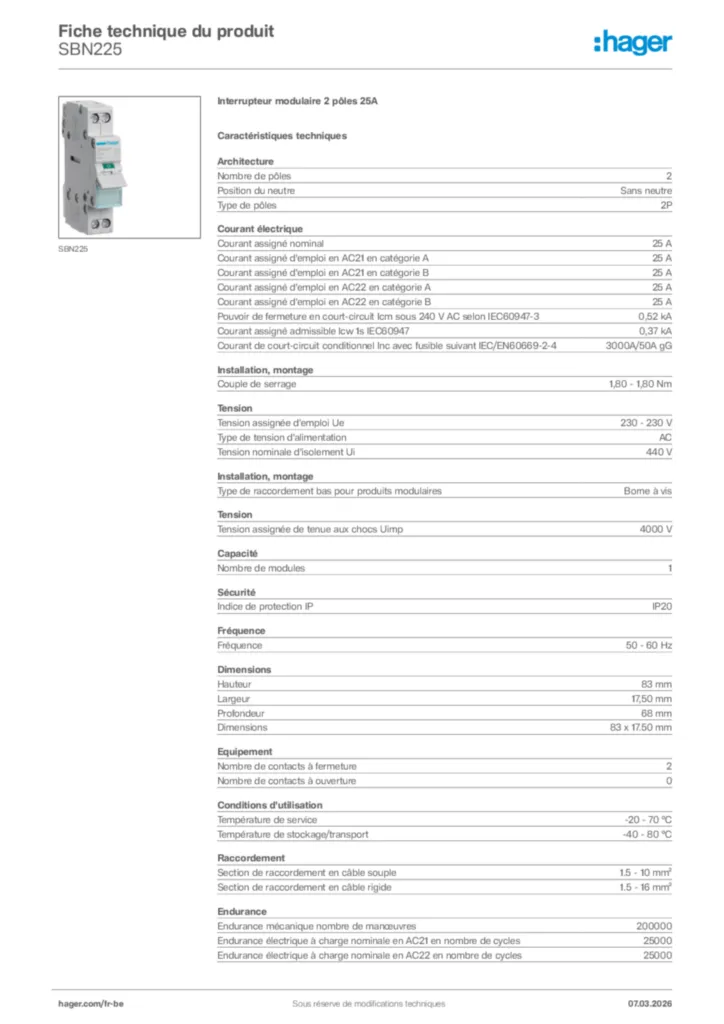

Fiche technique produit
