Interrupteur modulaire 1 pôle 80A SBN180
EAN
3250615510242
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Bloc de contact auxiliaire pour tableau de distribution 1 produit(s) disponible(s) -
Fonctions de séparation de phase 1 produit(s) disponible(s) -
Interverouillage 1 produit(s) disponible(s) -
Cache-borne 1 produit(s) disponible(s)
Caractéristiques techniques
Architecture
-
Nombre de pôles1
-
Position du neutreSans neutre
-
Type de pôles1P
Courant électrique
-
Courant assigné nominal80 A
-
Pouvoir de fermeture à 400 V en AC23A1354 A
-
Courant court-circuit Icc avec fusible gI-gG0,96 kA
-
Courant assigné d'emploi en AC21 en catégorie A80 A
-
Courant assigné d'emploi en AC21 en catégorie B80 A
-
Courant assigné d'emploi en AC22 en catégorie A80 A
-
Courant assigné d'emploi en AC22 en catégorie B80 A
-
Pouvoir de fermeture en court-circuit Icm sous 240 V AC selon IEC60947-31,35 kA
-
Courant assigné admissible Icw 1s IEC609470,96 kA
Installation, montage
-
Couple de serrage3,60 - 3,60 Nm
-
Type de raccordement bas pour produits modulairesBorne à vis
Tension
-
Tension assignée d'emploi Ue230 - 230 V
-
Type de tension d'alimentationAC
-
Tension nominale d'isolement Ui440 V
-
Tension assignée de tenue aux chocs Uimp6000 V
Capacité
-
Nombre de modules1
Sécurité
-
Indice de protection IPIP20
Fréquence
-
Fréquence50 - 60 Hz
Dimensions
-
Hauteur83 mm
-
Largeur17,50 mm
-
Profondeur68 mm
Equipement
-
Nombre de contacts à fermeture1
-
Nombre de contacts à ouverture0
Conditions d'utilisation
-
Température de service-20 - 70 °C
-
Température de stockage/transport-40 - 80 °C
Raccordement
-
Section de raccordement en câble souple6 - 35 mm²
-
Section de raccordement en câble rigide6 - 50 mm²
Endurance
-
Endurance mécanique nombre de manœuvres40000
-
Endurance électrique à charge nominale en AC21 en nombre de cycles2500
-
Endurance électrique à charge nominale en AC22 en nombre de cycles2500
Puissance
-
Puissance dissipée totale sous IN2,70 W
-
Puissance dissipée par pôle à In2,70 W
Connectivité
-
Alignement des bornes basses pour produits modulairesBorne alignée
-
Alignement des bornes hautes pour produits modulairesBorne alignée
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
-

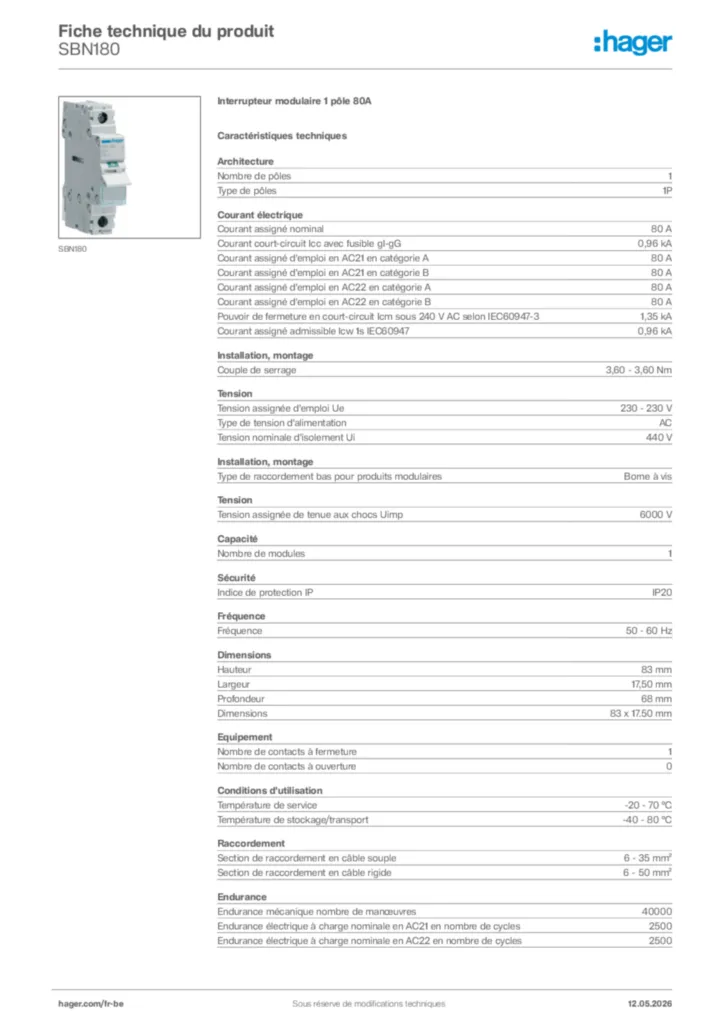

Fiche technique produit
