Disjoncteur 1P 10kA/15kA B-20A 1M NBN120

EAN

3250614613739

Conditionnement

12 Pièces

Trouver un revendeur

Accessoires
Caractéristiques techniques
Documents
Plus de produits

Complétez votre système

Accessoires optionnels

Accessoires mécaniques pour composants basse tension 1 produit(s) disponible(s)
Bloc de contact auxiliaire 2 produit(s) disponible(s)
Bobine à émission 2 produit(s) disponible(s)
Déclencheur à manque de tension 2 produit(s) disponible(s)
Déclenchement faible et surtension 1 produit(s) disponible(s)
Voir plus 3 autre(s) produit(s) disponible(s)

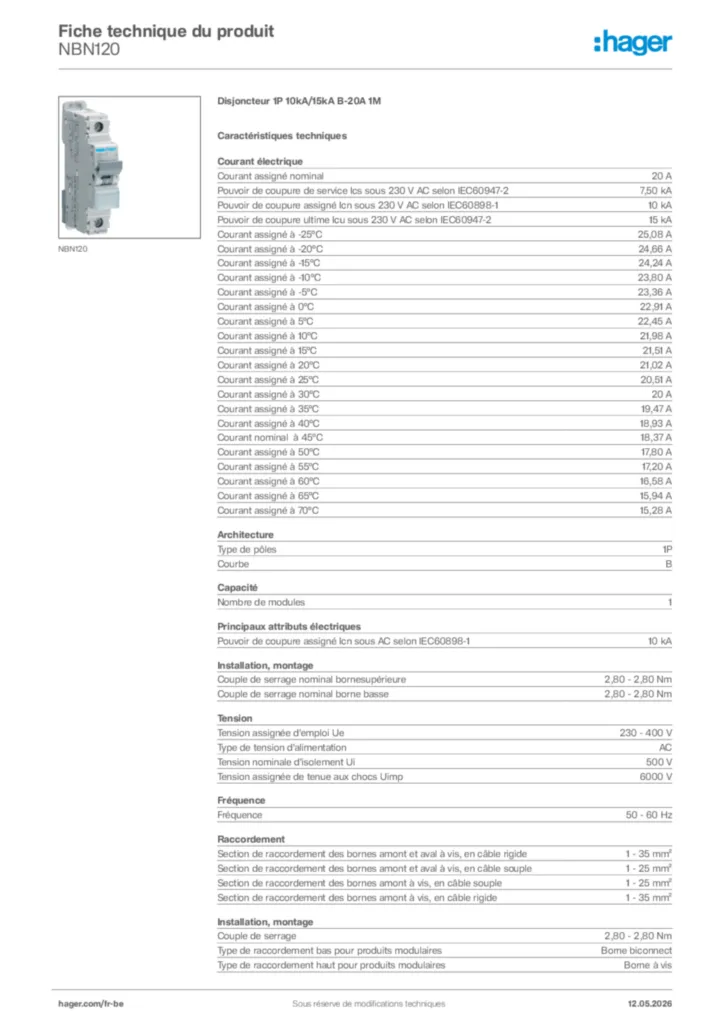

Caractéristiques techniques

Courant assigné nominal

20 A
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2

7,50 kA
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1

10 kA
Courant assigné à -25°C

25,08 A
Courant assigné à -20°C

24,66 A
Courant assigné à -15°C

24,24 A
Courant assigné à -10°C

23,80 A
Courant assigné à -5°C

23,36 A
Courant assigné à 0°C

22,91 A
Courant assigné à 5°C

22,45 A
Courant assigné à 10°C

21,98 A
Courant assigné à 15°C

21,51 A
Courant assigné à 20°C

21,02 A
Courant assigné à 25°C

20,51 A
Courant assigné à 30°C

20 A
Courant assigné à 35°C

19,47 A
Courant assigné à 40°C

18,93 A
Courant nominal à 45°C

18,37 A
Courant assigné à 50°C

17,80 A
Courant assigné à 55°C

17,20 A
Courant assigné à 60°C

16,58 A
Courant assigné à 65°C

15,94 A
Courant assigné à 70°C

15,28 A

Type de pôles

1P
Courbe

B

Nombre de modules

1

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

10 kA
Couple de serrage nominal bornesupérieure

2,80 - 2,80 Nm
Couple de serrage nominal borne basse

2,80 - 2,80 Nm

Tension assignée d'emploi Ue

230 - 400 V
Type de tension d'alimentation

AC
Tension nominale d'isolement Ui

500 V
Tension assignée de tenue aux chocs Uimp

6000 V

Fréquence

50 - 60 Hz

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 35 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 35 mm²

Couple de serrage

2,80 - 2,80 Nm
Type de raccordement bas pour produits modulaires

Borne biconnect
Type de raccordement haut pour produits modulaires

Borne à vis
Position de montage du produit 360°

Oui

Indice de protection IP

IP20

Degré de pollution suivant IEC60664 / IEC60947-2

2
Classe de limitation d'énergie I²t

3
Température de service

-25 - 70 °C

Puissance dissipée totale sous IN

2,56 W

Endurance électrique en nombre de cycles

4000
Endurance mécanique nombre de manœuvres

20000

Type de connection / prise

Borne à vis
Alignement des bornes hautes pour produits modulaires

Borne alignée
Alignement des bornes basses pour produits modulaires

Borne alignée

Hauteur

83 mm
Largeur

17,50 mm
Profondeur

70 mm
