Appareils modulaires

Disjoncteur 1P 10kA/15kA B-16A 1M NBN116

EAN

3250614613722

Conditionnement

12 Pièces

Trouver un revendeur

Accessoires
Caractéristiques techniques
Documents
Plus de produits

Complétez votre système

Accessoires optionnels

Accessoires mécaniques pour composants basse tension 1 produit(s) disponible(s)
Bloc de contact auxiliaire 2 produit(s) disponible(s)
Bobine à émission 2 produit(s) disponible(s)
Déclencheur à manque de tension 2 produit(s) disponible(s)
Déclenchement faible et surtension 1 produit(s) disponible(s)
Voir plus 3 autre(s) produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

16 A
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2

7,50 kA
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1

10 kA
Courant assigné à -25°C

20,49 A
Courant assigné à -20°C

20,12 A
Courant assigné à -15°C

19,75 A
Courant assigné à -10°C

19,37 A
Courant assigné à -5°C

18,98 A
Courant assigné à 0°C

18,58 A
Courant assigné à 5°C

18,18 A
Courant assigné à 10°C

17,76 A
Courant assigné à 15°C

17,34 A
Courant assigné à 20°C

16,90 A
Courant assigné à 25°C

16,46 A
Courant assigné à 30°C

16 A
Courant assigné à 35°C

15,53 A
Courant assigné à 40°C

15,04 A
Courant nominal à 45°C

14,54 A
Courant assigné à 50°C

14,02 A
Courant assigné à 55°C

13,48 A
Courant assigné à 60°C

12,91 A
Courant assigné à 65°C

12,32 A
Courant assigné à 70°C

11,70 A

Type de pôles

1P
Courbe

B

Nombre de modules

1

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

10 kA
Couple de serrage nominal bornesupérieure

2,80 - 2,80 Nm
Couple de serrage nominal borne basse

2,80 - 2,80 Nm

Tension assignée d'emploi Ue

230 - 400 V
Type de tension d'alimentation

AC
Tension nominale d'isolement Ui

500 V
Tension assignée de tenue aux chocs Uimp

6000 V

Fréquence

50 - 60 Hz

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 35 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 35 mm²

Couple de serrage

2,80 - 2,80 Nm
Type de raccordement bas pour produits modulaires

Borne biconnect
Type de raccordement haut pour produits modulaires

Borne à vis
Position de montage du produit 360°

Oui

Indice de protection IP

IP20

Degré de pollution suivant IEC60664 / IEC60947-2

2
Classe de limitation d'énergie I²t

3
Température de service

-25 - 70 °C

Puissance dissipée totale sous IN

2,62 W

Endurance électrique en nombre de cycles

4000
Endurance mécanique nombre de manœuvres

20000

Type de connection / prise

Borne à vis
Alignement des bornes hautes pour produits modulaires

Borne alignée
Alignement des bornes basses pour produits modulaires

Borne alignée

Hauteur

83 mm
Largeur

17,50 mm
Profondeur

70 mm

Documents

Image produit

Image produit NBN116

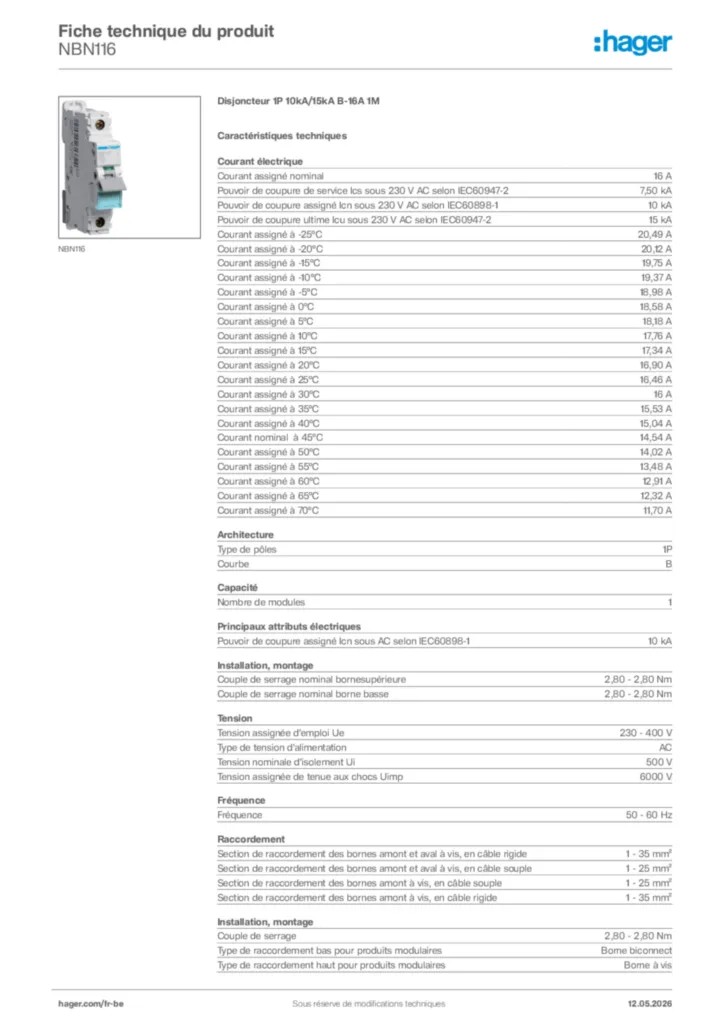

Information produit
