Disjoncteur 4P 6/10kA B-32A 4M MBA432

Name: MBA432
Brand: Hager
SKU: MBA4327

EAN

3250614345470

Conditionnement

3 Pièces

Trouver un revendeur

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

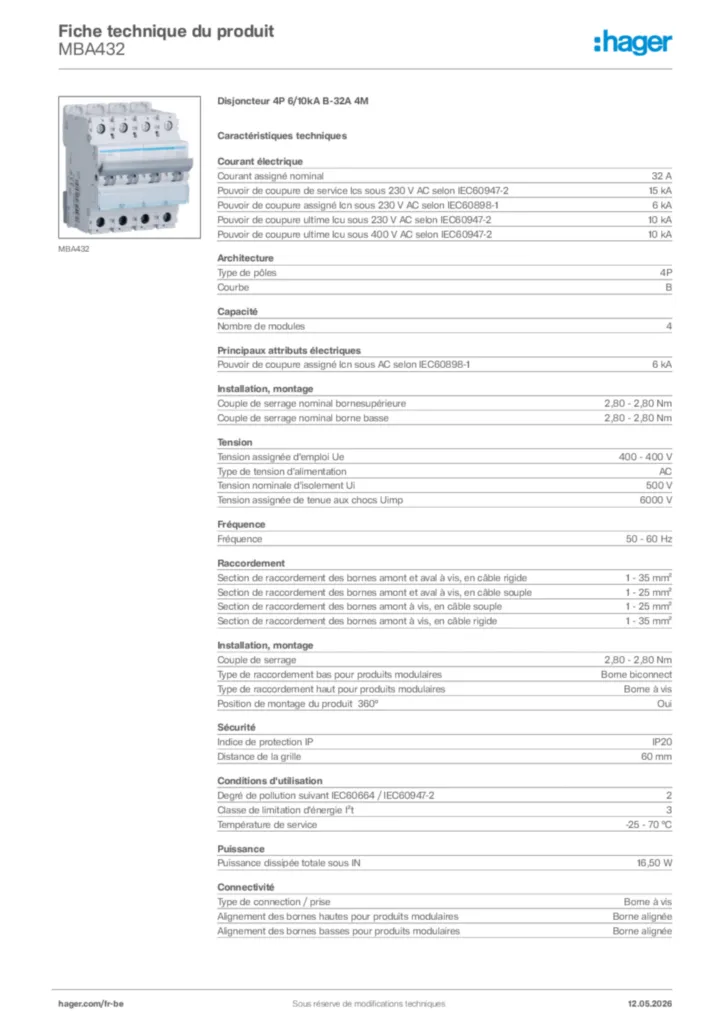

Fiche produit

Choisissez vos accessoires dans la liste ci-contre

Bloc différentiel de type AC S 3 produit(s) disponible(s)
Bloc différentiel 3P de type A 5 produit(s) disponible(s)
Bloc différentiel de type AC 4 produit(s) disponible(s)
Bloc différentiel de TYPE A-HI (haute immunité) 1 produit(s) disponible(s)
Barre omnibus de phase modulaire 3 produit(s) disponible(s)
Capuchon/barrette de protection pour barre omnibus de phase 1 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

32 A
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2

15 kA
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1

6 kA
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-2

10 kA
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2

10 kA

Type de pôles

4P
Courbe

B

Nombre de modules

4

Couple de serrage nominal bornesupérieure

2,80 - 2,80 Nm
Couple de serrage nominal borne basse

2,80 - 2,80 Nm
Couple de serrage

2,80 - 2,80 Nm
Type de raccordement bas pour produits modulaires

Borne biconnect
Type de raccordement haut pour produits modulaires

Borne à vis
Position de montage du produit 360°

Oui

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

6 kA

Tension assignée d'emploi Ue

400 - 400 V
Type de tension d'alimentation

AC
Tension nominale d'isolement Ui

500 V
Tension assignée de tenue aux chocs Uimp

6000 V

Fréquence

50 - 60 Hz

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 35 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 35 mm²

AT_GridDistance

60 mm

Indice de protection IP

IP20

Degré de pollution suivant IEC60664 / IEC60947-2

2
Classe de limitation d'énergie I²t

3
Température de service

-25 - 70 °C

Puissance dissipée totale sous IN

16,50 W

Type de connection / prise

Borne à vis
Alignement des bornes hautes pour produits modulaires

Borne alignée
Alignement des bornes basses pour produits modulaires

Borne alignée

Hauteur

83 mm
Largeur

70 mm
Profondeur

70 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
