Commutateur 4 pôles 125A HI451
EAN
3250613190224
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Bloc de contact auxiliaire 1 produit(s) disponible(s) -
Axe de commutateur 2 produit(s) disponible(s) -
Poignée pour armoire electrique 1 produit(s) disponible(s) -
Cache-borne 2 produit(s) disponible(s) -
Accessoires pour connectique basse tension 1 produit(s) disponible(s)
Complétez votre système

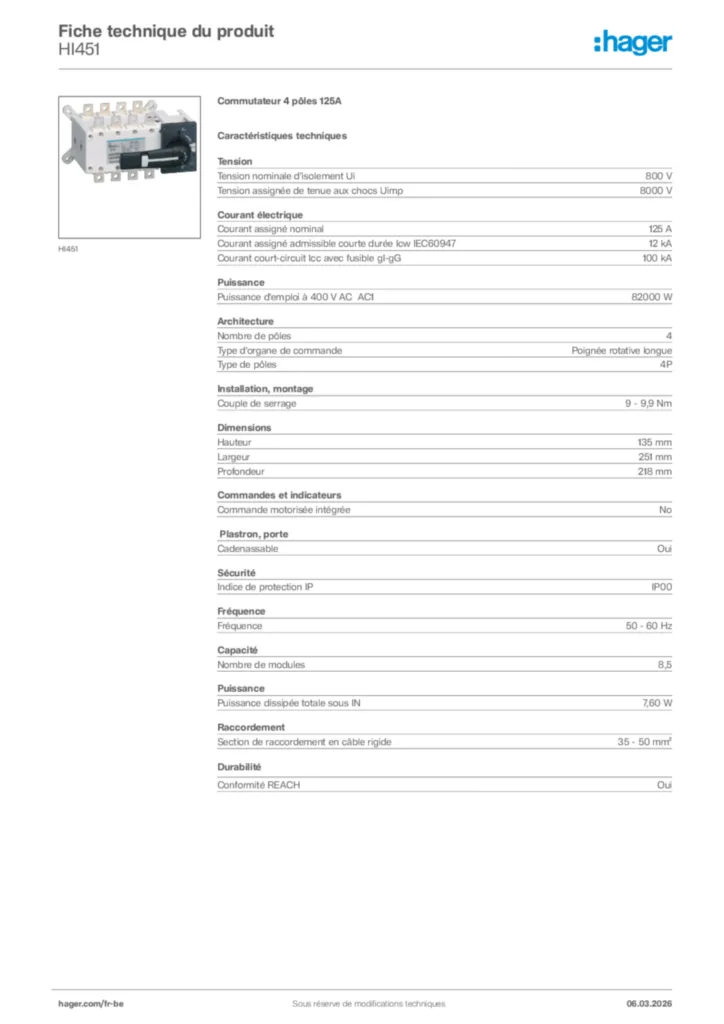

Caractéristiques techniques
Tension
-
Tension nominale d'isolement Ui800 V
-
Tension assignée de tenue aux chocs Uimp8000 V
Courant électrique
-
Courant assigné nominal125 A
-
Courant assigné admissible courte durée Icw IEC6094712 kA
-
Courant court-circuit Icc avec fusible gI-gG100 kA
Puissance
-
Puissance d'emploi à 400 V AC AC182000 W
-
Puissance dissipée totale sous IN7,60 W
Architecture
-
Nombre de pôles4
-
Type d'organe de commandePoignée rotative longue
-
Type de pôles4P
Dimensions
-
Hauteur135 mm
-
Largeur251 mm
-
Profondeur218 mm
Commandes et indicateurs
-
Commande motorisée intégréeNon
Plastron, porte
-
CadenassableOui
Sécurité
-
Indice de protection IPIP00
Capacité
-
Nombre de modules8,5
Fréquence
-
Fréquence50 - 60 Hz
Raccordement
-
Section de raccordement en câble rigide35 - 50 mm²
Données environnementales
