Interrupteur à déclenchement libre h1000 3P 1000A HCE970H
EAN
3250613363192
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Bobine à émission 5 produit(s) disponible(s) -
Bloc de contact auxiliaire 2 produit(s) disponible(s) -
Verrouillage par cadenas pour commutateur 1 produit(s) disponible(s) -
Déclencheur à manque de tension 6 produit(s) disponible(s) -
Poignée pour disjoncteur 2 produit(s) disponible(s) -
Voir plus 7 autre(s) produit(s) disponible(s)
Complétez votre système
-
HXC001H
Bobine à émission 24V DC (h250-h400-h630-h800-h1000)
-
HXC002HBobine à émission 48V DC (h250-h400-h630-h800-h1000)
-
HXC003HBobine à émission 100-120V DC (h250-h400-h630-h800-h1000)
-
HXC004HBobine à émission 200-240V AC (h250-h400-h630-h800-h1000)
-
HXC005HBobine à émission 380-450V DC (h250-h400-h630-h800-h1000)
-
HXE011H
Bobine manque tension 24VDC (h800-h1000-h1600)
-
HXE013HBobine manque tension 110-120VAC (h800-h1000-h1600)
-
HXE014HBobine manque tension 220-240VAC (h800-h1000-h1600)
-
HXE015HBobine manque tension 380-415VAC (h800-h1000-h1600)
-
HXE051HBobine manque tension retardée h1000-h1600 3P 24VDC
-
HXE054HBobine manque tension retardée h1000-h1000 3P 220-240VAC

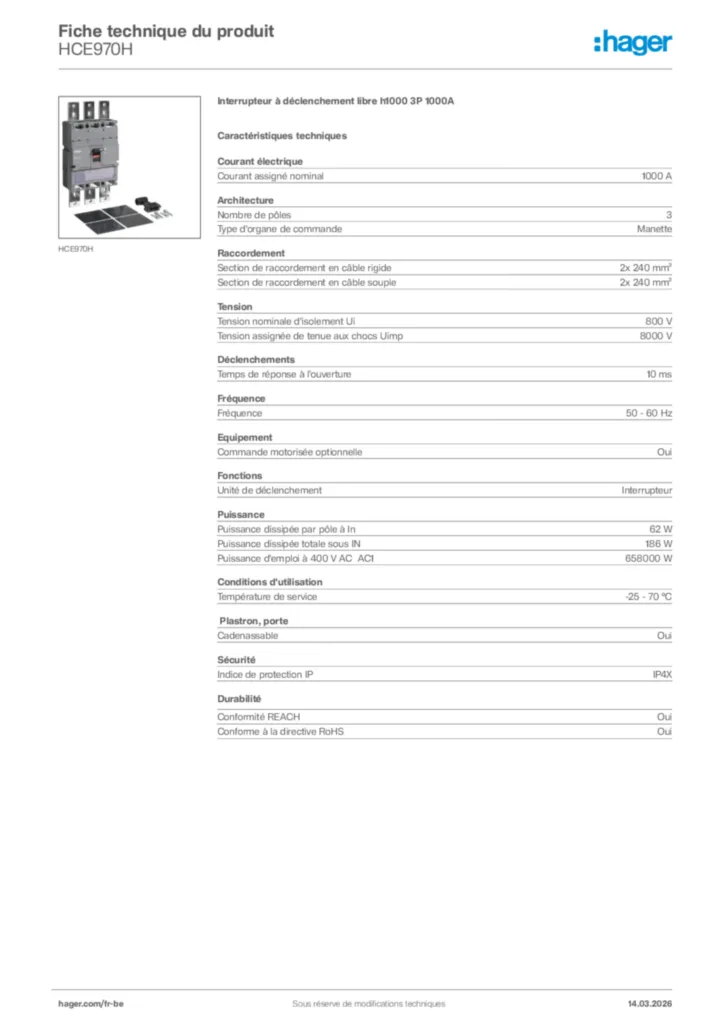

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal1000 A
Architecture
-
Nombre de pôles3
-
Type d'organe de commandeManette
Raccordement
-
Section de raccordement en câble rigide2x 240 mm²
-
Section de raccordement en câble souple2x 240 mm²
Tension
-
Tension nominale d'isolement Ui800 V
-
Tension assignée de tenue aux chocs Uimp8000 V
Déclenchements
-
Temps de réponse à l'ouverture10 ms
Fréquence
-
Fréquence50 - 60 Hz
Equipement
-
Commande motorisée optionnelleOui
Fonctions
-
Unité de déclenchementInterrupteur
Puissance
-
Puissance dissipée par pôle à In62 W
-
Puissance dissipée totale sous IN186 W
-
Puissance d'emploi à 400 V AC AC1658000 W
Conditions d'utilisation
-
Température de service-25 - 70 °C
Plastron, porte
-
CadenassableOui
Sécurité
-
Indice de protection IPIP4X
Documents
-
Image produit
-
Guide d'installation
ID1_H1000_6H5560f_web.pdf
Guide d'installation International 2021-06-16
PDF7,89 MB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2022-06-27
PDF330,83 kB
Declaration
Déclaration de conformité International 2022-06-21
PDF316,45 kB
Plus de documentation
