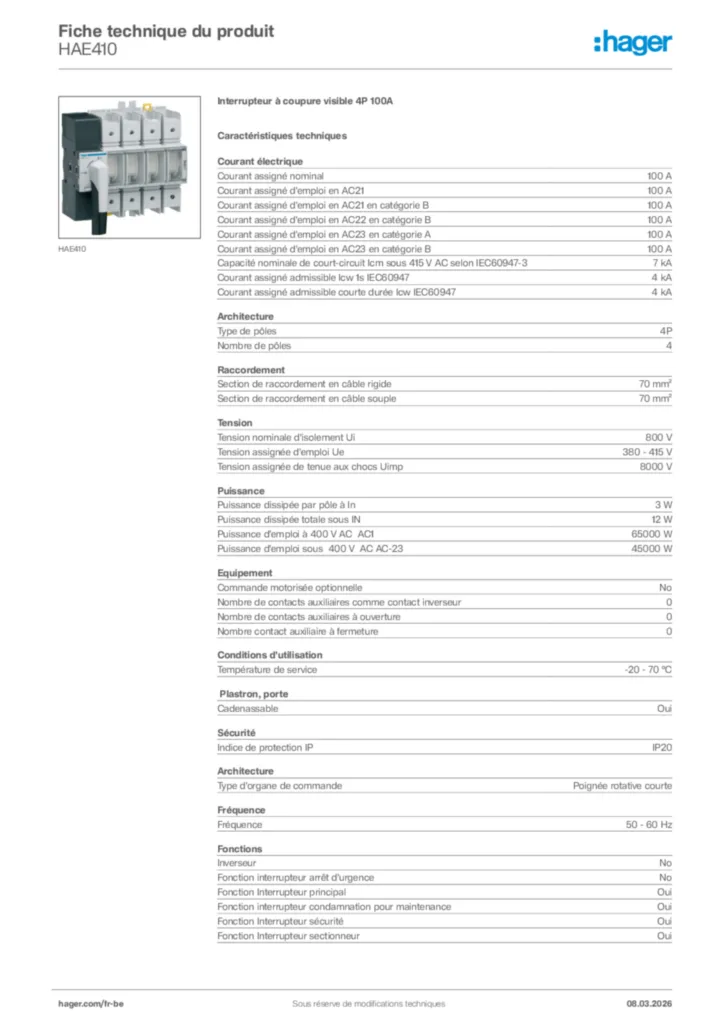

Interrupteur à coupure visible 4P 100A HAE410
EAN
3250613140403
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez vos accessoires dans la liste ci-contre
Accessoires
-
Poignée pour armoire electrique 1 produit(s) disponible(s) -
Axe de commutateur 3 produit(s) disponible(s) -
Bloc de contact auxiliaire 1 produit(s) disponible(s) -
Cache-borne 1 produit(s) disponible(s)
Choisissez vos accessoires dans la liste ci-contre
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal100 A
-
Courant assigné d'emploi en AC21100 A
-
Courant assigné d'emploi en AC21 en catégorie B100 A
-
Courant assigné d'emploi en AC22 en catégorie B100 A
-
Courant assigné d'emploi en AC23 en catégorie A100 A
-
Courant assigné d'emploi en AC23 en catégorie B100 A
-
Capacité nominale de court-circuit Icm sous 415 V AC selon IEC60947-37 kA
-
Courant assigné admissible Icw 1s IEC609474 kA
-
Courant assigné admissible courte durée Icw IEC609474 kA
Raccordement
-
Section de raccordement en câble rigide70 mm²
-
Section de raccordement en câble souple70 mm²
Tension
-
Tension nominale d'isolement Ui800 V
-
Tension assignée d'emploi Ue380 - 415 V
-
Tension assignée de tenue aux chocs Uimp8000 V
Puissance
-
Puissance dissipée par pôle à In3 W
-
Puissance dissipée totale sous IN12 W
-
Puissance d'emploi à 400 V AC AC165000 W
-
Puissance d'emploi sous 400 V AC AC-2345000 W
Equipement
-
Commande motorisée optionnelleNon
-
Nombre de contacts auxiliaires comme contact inverseur0
-
Nombre de contacts auxiliaires à ouverture0
-
Nombre contact auxiliaire à fermeture0
Conditions d'utilisation
-
Température de service-20 - 70 °C
Plastron, porte
-
CadenassableOui
Sécurité
-
Indice de protection IPIP20
Architecture
-
Type de pôles4P
-
Nombre de pôles4
-
Type d'organe de commandePoignée rotative courte
Fréquence
-
Fréquence50 - 60 Hz
Fonctions
-
InverseurNon
-
Fonction interrupteur arrêt d'urgenceNon
-
Fonction Interrupteur principalOui
-
Fonction interrupteur condamnation pour maintenanceOui
-
Fonction Interrupteur sécuritéOui
-
Fonction Interrupteur sectionneurOui
Capacité
-
Nombre de modules7,71
Installation, montage
-
Couple de serrage4 - 4,4 Nm
Connectivité
-
Type de connection / priseBorne à vis
Dimensions
-
Hauteur84 mm
-
Largeur135 mm
-
Profondeur132 mm
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Guide d'installation
Interrupteur sectionneur coupure visible HAE / 100A-160A
Guide d'installation en-GB, fr-FR, de-DE 2020-02-17
PDF1,07 MB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2022-04-13
PDF835,39 kB
Declaration
Déclaration de conformité International 2022-09-07
PDF635,00 kB
