Interrupteur à coupure apparente 3P 80A HAC308
EAN
3250613140281
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Poignée pour armoire electrique 1 produit(s) disponible(s) -
Axe de commutateur 2 produit(s) disponible(s) -
Bloc de contact auxiliaire 1 produit(s) disponible(s)
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal80 A
-
Courant assigné d'emploi en AC2180 A
-
Courant assigné d'emploi en AC21 en catégorie B80 A
-
Courant assigné d'emploi en AC22 en catégorie B80 A
-
Courant assigné d'emploi en AC23 en catégorie A80 A
-
Courant assigné d'emploi en AC23 en catégorie B80 A
-
Capacité nominale de court-circuit Icm sous 415 V AC selon IEC60947-32,10 kA
-
Courant assigné admissible Icw 1s IEC609471,50 kA
-
Courant assigné admissible courte durée Icw IEC609471,50 kA
Architecture
-
Type de pôles3P
-
Type d'organe de commandePoignée rotative courte
-
Nombre de pôles3
Raccordement
-
Section de raccordement en câble rigide35 mm²
Tension
-
Tension nominale d'isolement Ui800 V
-
Tension assignée de tenue aux chocs Uimp8000 V
-
Tension assignée d'emploi Ue380 - 415 V
Puissance
-
Puissance dissipée par pôle à In2,40 W
-
Puissance dissipée totale sous IN7,20 W
-
Puissance d'emploi à 400 V AC AC152000 W
-
Puissance d'emploi sous 400 V AC AC-2336000 W
Installation, montage
-
Couple de serrage3,5 - 3,85 Nm
Equipement
-
Commande motorisée optionnelleNon
-
Nombre de contacts auxiliaires comme contact inverseur0
-
Nombre de contacts auxiliaires à ouverture0
-
Nombre contact auxiliaire à fermeture0
Conditions d'utilisation
-
Température de service-20 - 70 °C
Plastron, porte
-
CadenassableOui
Sécurité
-
Indice de protection IPIP20
Fréquence
-
Fréquence50 - 50 Hz
Connectivité
-
Type de connection / priseBorne à vis
Fonctions
-
InverseurNon
-
Fonction interrupteur arrêt d'urgenceNon
-
Fonction Interrupteur principalOui
-
Fonction interrupteur condamnation pour maintenanceOui
-
Fonction Interrupteur sécuritéOui
-
Fonction Interrupteur sectionneurOui
Capacité
-
Nombre de modules3
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-

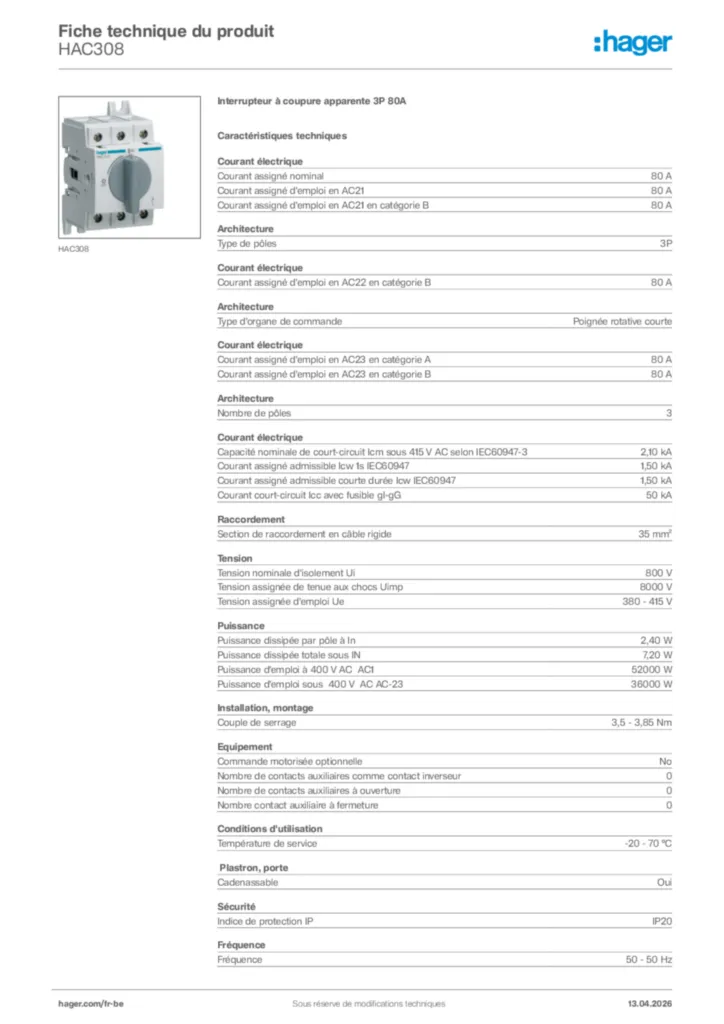

Image produit
-
