Interrupteur coupure apparente 3P 63A HAB306
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Fin de commercialisation
Choisissez un revendeur
Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne
Choisissez vos accessoires dans la liste ci-contre
Accessoires
-
Axe de commutateur 2 produit(s) disponible(s) -
Poignée pour armoire electrique 1 produit(s) disponible(s) -
Bloc de contact auxiliaire 1 produit(s) disponible(s)
Choisissez vos accessoires dans la liste ci-contre
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal63 A
-
Courant assigné d'emploi en AC2163 A
-
Courant assigné d'emploi en AC21 en catégorie A63 A
-
Courant assigné d'emploi en AC21 en catégorie B63 A
-
Courant assigné d'emploi en AC22 en catégorie A63 A
-
Courant assigné d'emploi en AC22 en catégorie B63 A
-
Courant assigné d'emploi en AC23 en catégorie A40 A
-
Courant assigné d'emploi en AC23 en catégorie B40 A
-
Capacité nominale de court-circuit Icm sous 415 V AC selon IEC60947-31,50 kA
-
Courant assigné admissible Icw 1s IEC609471,26 kA
-
Courant assigné admissible courte durée Icw IEC609471,26 kA
-
Courant court-circuit Icc avec fusible gI-gG50 kA
Architecture
-
Type de pôles3P
-
Type d'organe de commandePoignée rotative courte
-
Nombre de pôles3
Raccordement
-
Section de raccordement en câble rigide16 mm²
Tension
-
Tension nominale d'isolement Ui800 V
-
Tension assignée de tenue aux chocs Uimp8000 V
-
Tension assignée d'emploi Ue380 - 415 V
Puissance
-
Puissance dissipée par pôle à In2,40 W
-
Puissance dissipée totale sous IN7,20 W
-
Puissance d'emploi à 400 V AC AC141000 W
-
Puissance d'emploi sous 400 V AC AC-2328000 W
Installation, montage
-
Couple de serrage2 - 2,2 Nm
Equipement
-
Commande motorisée optionnelleNon
-
Nombre de contacts auxiliaires comme contact inverseur0
-
Nombre de contacts auxiliaires à ouverture0
-
Nombre contact auxiliaire à fermeture0
Conditions d'utilisation
-
Température de service-20 - 70 °C
Plastron, porte
-
CadenassableOui
Sécurité
-
Indice de protection IPIP20
Fréquence
-
Fréquence50 - 50 Hz
Connectivité
-
Type de connection / priseBorne à vis
Fonctions
-
InverseurNon
-
Fonction interrupteur arrêt d'urgenceNon
-
Fonction Interrupteur principalOui
-
Fonction interrupteur condamnation pour maintenanceOui
-
Fonction Interrupteur sécuritéOui
-
Fonction Interrupteur sectionneurOui
Capacité
-
Nombre de modules2,57
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
-

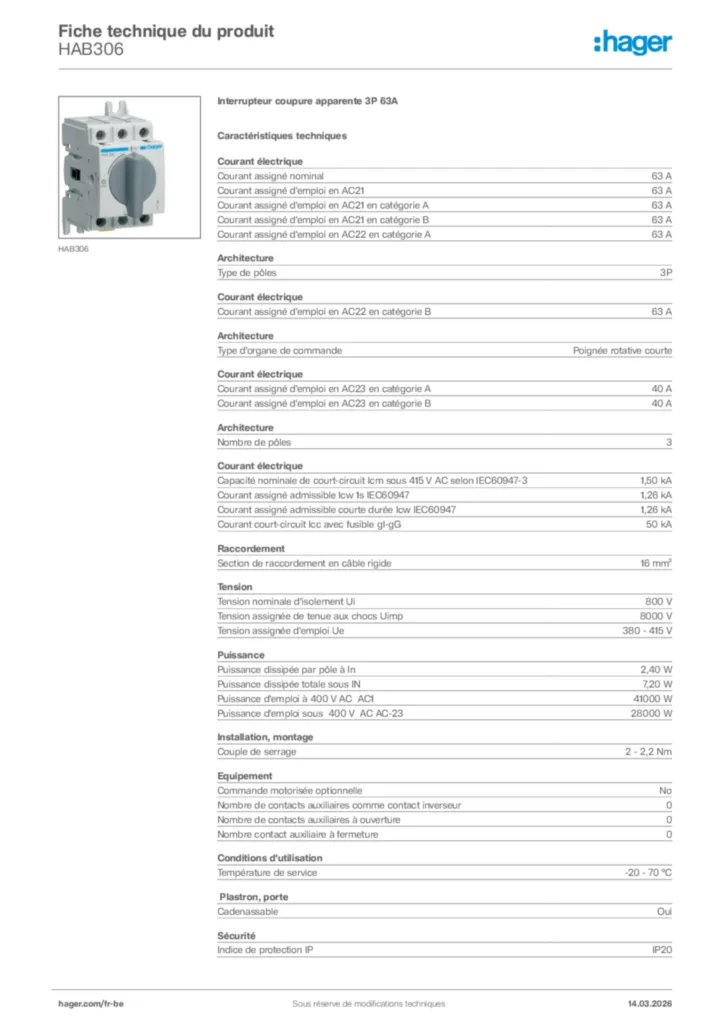

Product datasheet
