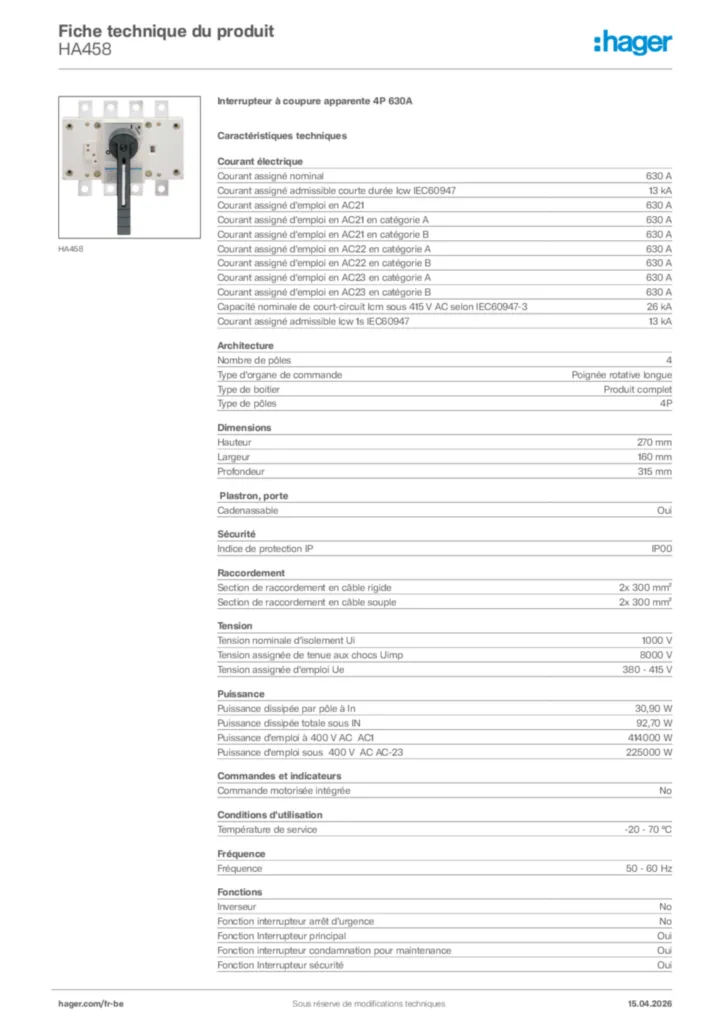

Interrupteur à coupure apparente 4P 630A HA458
EAN
3250613114589
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez vos accessoires dans la liste ci-contre
Accessoires
-
Bloc de contact auxiliaire 1 produit(s) disponible(s) -
Poignée pour armoire electrique 2 produit(s) disponible(s) -
Axe de commutateur 2 produit(s) disponible(s) -
Cache-borne 4 produit(s) disponible(s)
Choisissez vos accessoires dans la liste ci-contre
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal630 A
-
Courant assigné admissible courte durée Icw IEC6094713 kA
-
Courant assigné d'emploi en AC21630 A
-
Courant assigné d'emploi en AC21 en catégorie A630 A
-
Courant assigné d'emploi en AC21 en catégorie B630 A
-
Courant assigné d'emploi en AC22 en catégorie A630 A
-
Courant assigné d'emploi en AC22 en catégorie B630 A
-
Courant assigné d'emploi en AC23 en catégorie A630 A
-
Courant assigné d'emploi en AC23 en catégorie B630 A
-
Capacité nominale de court-circuit Icm sous 415 V AC selon IEC60947-326 kA
-
Courant assigné admissible Icw 1s IEC6094713 kA
Architecture
-
Nombre de pôles4
-
Type d'organe de commandePoignée rotative longue
-
Type de boitierProduit complet
-
Type de pôles4P
Dimensions
-
Hauteur270 mm
-
Largeur160 mm
-
Profondeur315 mm
Plastron, porte
-
CadenassableOui
Sécurité
-
Indice de protection IPIP00
Raccordement
-
Section de raccordement en câble rigide2x 300 mm²
-
Section de raccordement en câble souple2x 300 mm²
Tension
-
Tension nominale d'isolement Ui1000 V
-
Tension assignée de tenue aux chocs Uimp8000 V
-
Tension assignée d'emploi Ue380 - 415 V
Puissance
-
Puissance dissipée par pôle à In30,90 W
-
Puissance dissipée totale sous IN92,70 W
-
Puissance d'emploi à 400 V AC AC1414000 W
-
Puissance d'emploi sous 400 V AC AC-23225000 W
Commandes et indicateurs
-
Commande motorisée intégréeNon
Conditions d'utilisation
-
Température de service-20 - 70 °C
Fréquence
-
Fréquence50 - 60 Hz
Fonctions
-
InverseurNon
-
Fonction interrupteur arrêt d'urgenceNon
-
Fonction Interrupteur principalOui
-
Fonction interrupteur condamnation pour maintenanceOui
-
Fonction Interrupteur sécuritéOui
-
Fonction Interrupteur sectionneurOui
Equipement
-
Commande motorisée optionnelleNon
-
Nombre de contacts auxiliaires comme contact inverseur0
-
Nombre de contacts auxiliaires à ouverture0
-
Nombre contact auxiliaire à fermeture0
Installation, montage
-
Couple de serrage40 - 45 Nm
