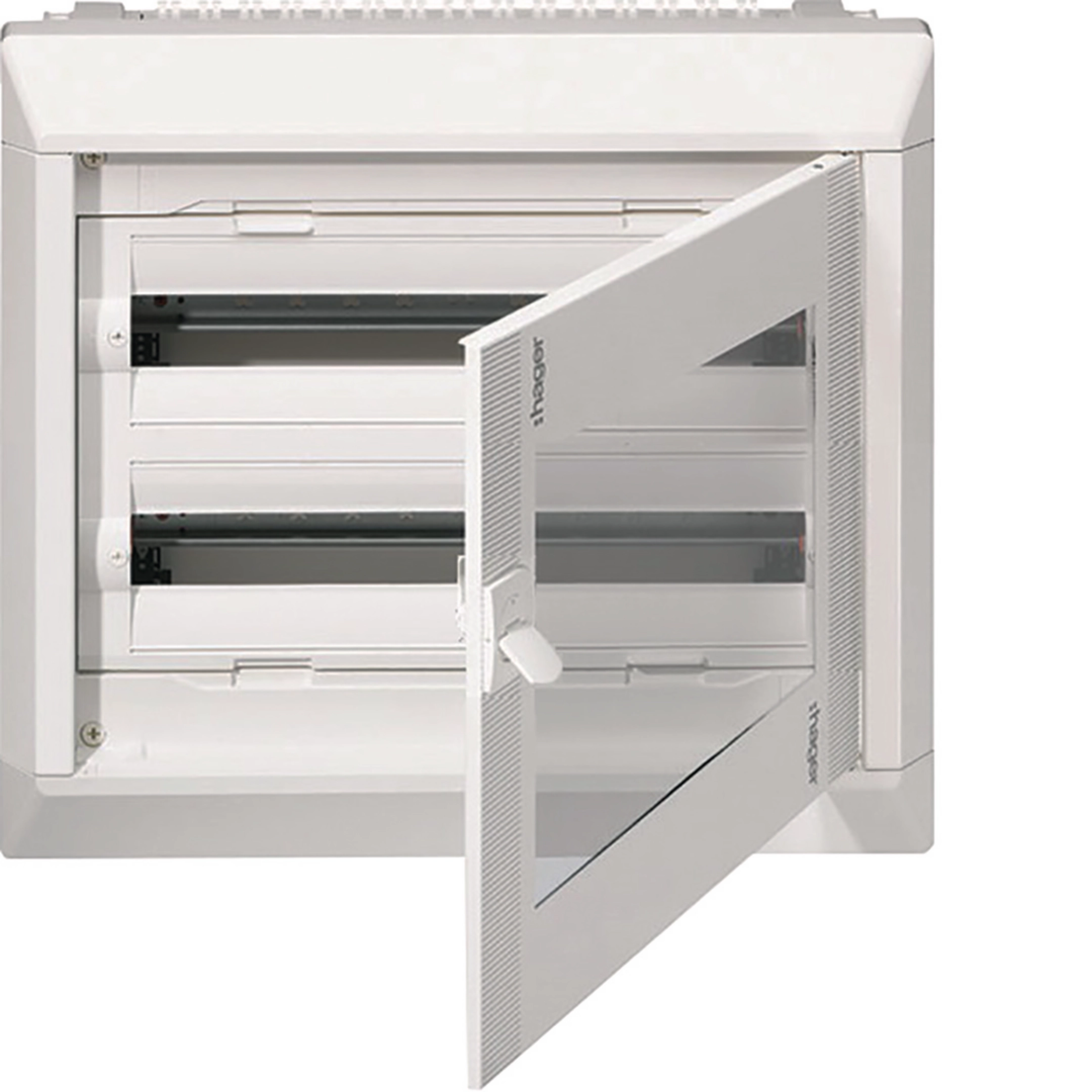

Coffret, NewVegaD, 37x550x150mm,encastré,2 rangées,48 modules,porte transparente FU22CN
EAN
3250612710898
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez vos accessoires dans la liste ci-contre
Accessoires
-
Module de distribution pour bornes 1 produit(s) disponible(s) -
Entrée de câbles pour coffret et armoire 2 produit(s) disponible(s) -
Porte/panneau de commande 2 produit(s) disponible(s) -
Système de verrouillage 2 produit(s) disponible(s) -
Plaque / cache / barrette d'identification 1 produit(s) disponible(s) -
Plus d’accessoires 6 autre(s) produit(s) disponible(s)
Choisissez vos accessoires dans la liste ci-contre
Caractéristiques techniques
Raccordement
-
Nombre d'entrée de câbles4
Installation, montage
-
Adapté à un usage extérieurNon
-
Montage surMontage encastré
Courant électrique
-
Courant assigné nominal160 A
Equipement
-
Nombre de rails2
-
Nombre de rangées2
-
Nombre de travée de large2
-
Avec fermetureNon
-
Dispose d'un bornier neutreNon
-
Borne de mise à la terreNon
-
Dispose d'une plaque de montageNon
Capacité
-
Nombre de modules48
Dimensions
-
Hauteur537 mm
-
Largeur600 mm
-
Profondeur150 mm
-
Largeur d'encastrement550 mm
-
Profondeur de montage150 mm
-
Largeur en modules24
Plastron, porte
-
Nombre de portes de l'armoire1
-
Porte transparenteOui
Matières
-
MatièreMétal, PVC
-
Code RAL9010
-
CouleurBlanc pur
Sécurité
-
Classe de protectionClasse II
-
Résistance aux chocs IKIK08
-
Indice de protection IPIP40
-
Type de verrouillageSans serrure
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Guide d'installation
Guide d'installation International 2020-01-01
PDF11,99 MB -
BIM Objets
Range : Vega D. Switchboard IP40 with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022
BIM Objets en-GB 2020-01-01
RFA1,30 MB
Range : Vega D. Switchboard IP40 with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022
BIM Objets en-GB 2020-01-01
RFA1,28 MB
Range : Vega D. Switchboard IP40 with DIN rail system. French - Hosted family - REVIT Family 2020 - V2022
BIM Objets fr-FR 2020-01-01
RFA1,31 MB
Range : Vega D. Switchboard IP40 with DIN rail system. French - Non hosted family - REVIT Family 2020 - V2022
BIM Objets fr-FR 2020-01-01
RFA1,29 MB
Range Vega D enclosures for BE (Lang. : en) IP40 with installation System hosted-V2021
BIM Objets en-GB 2020-01-01
RFA1,28 MB
Range Vega D enclosures for BE (Lang. : en) IP40 with installation System no hosted-V2021
BIM Objets en-GB 2020-01-01
RFA1,26 MB
Range Vega D enclosures for BE (Lang. : fr) IP40 with installation System hosted-V2021
BIM Objets fr-FR 2020-01-01
RFA1,29 MB
Range Vega D enclosures for BE (Lang. : fr) IP40 with installation System no hosted-V2021
BIM Objets fr-FR 2020-01-01
RFA1,27 MB -
Guide
Guide en-GB 2023-07-07
PDF11,76 MB
Guide fr-FR 2023-09-11
PDF11,49 MB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2022-10-11
PDF190,72 kB
