Coffret polyester Orion plus porte opaque étanche IP 66 h 500mm l 300mm p 200mm FL209B
EAN
3250610670866
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez vos accessoires dans la liste ci-contre
Accessoires
-
Module de distribution pour appareils montés en série 1 produit(s) disponible(s) -
Ventilateur 1 produit(s) disponible(s) -
Système de goulotte de câblage 2 produit(s) disponible(s) -
Plastron vide pour armoire 1 produit(s) disponible(s) -
Système de verrouillage 3 produit(s) disponible(s) -
Plus d’accessoires 14 autre(s) produit(s) disponible(s)
Choisissez vos accessoires dans la liste ci-contre
Caractéristiques techniques
Dimensions
-
Hauteur500 mm
-
Largeur300 mm
-
Profondeur200 mm
-
Epaisseur de la paroi latérale2 mm
Sécurité
-
Indice de protection IPIP66
-
Classe de protectionClasse II
-
Type de verrouillage3 côtés 7 mm, Serrure à clé
-
Résistance aux chocs IKIK10
Equipement
-
Nombre d'ouvertures pour plaques à bride0
-
Nombre de rangées3
Installation, montage
-
Montage surEn saillie
-
Adapté à un usage extérieurOui
Matières
-
CouleurGris clair
-
Code RAL7035
-
TraitementNon traité
-
MatièrePolyester renforcé de fibres de verre
Plastron, porte
-
Nombre de portes de l'armoire1
-
Nombre de serrures2
-
Porte transparenteNon
Courant électrique
-
Courant assigné nominal125 A
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Guide d'installation
6L488400_6 (Orion Plus)
Guide d'installation International 2020-02-10
PDF13,92 MB -
BIM Objets
Range : Orion Plus.Enclosure - IP66 - Class II - Depth 200 mm - English - Hosted family - REVIT Family 2020 - V2022
BIM Objets en-GB 2020-01-01
RFA1,86 MB
Range : Orion Plus.Enclosure - IP66 - Class II - Depth 200 mm - English - Non hosted family - REVIT Family 2020 - V2022
BIM Objets en-GB 2020-01-01
RFA1,91 MB
Range : Orion Plus.Enclosure - IP66 - Class II - Depth 200 mm - French - Hosted family - REVIT Family 2020 - V2022
BIM Objets fr-FR 2020-01-01
RFA1,87 MB
Range : Orion Plus.Enclosure - IP66 - Class II - Depth 200 mm - French - Non hosted family - REVIT Family 2020 - V2022
BIM Objets fr-FR 2020-01-01
RFA1,91 MB -

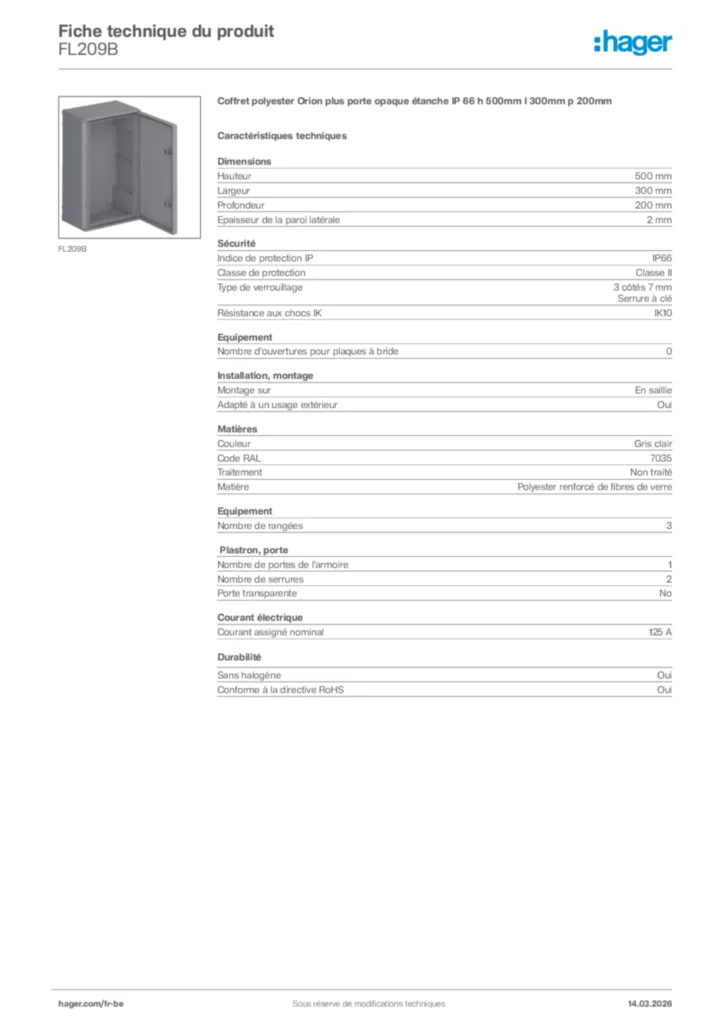

Fiche technique produit
