Coffret métallique Orion plus étanche IP65 porte opaque h 950mm l 800mm p 300mm FL128A
EAN
3250610670569
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Module de distribution pour appareils montés en série 1 produit(s) disponible(s) -
Ventilateur 1 produit(s) disponible(s) -
Système de goulotte de câblage 2 produit(s) disponible(s) -
Plastron vide pour armoire 2 produit(s) disponible(s) -
Système de verrouillage 3 produit(s) disponible(s) -
Voir plus 17 autre(s) produit(s) disponible(s)
Complétez votre système
-
FL450AEquerres de fixation Orion plus +vis p montage plaques sur glissières latérales
-
FL670AKit d'association verticale Orion plus
-
FL863ZPattes de fixation murale Univers livrées avec vis de fixation M6x12 synthétique
-
UC969Ecrous-clips et vis M5 pour platine perforée (25 pièces) Quadro et Beha-set

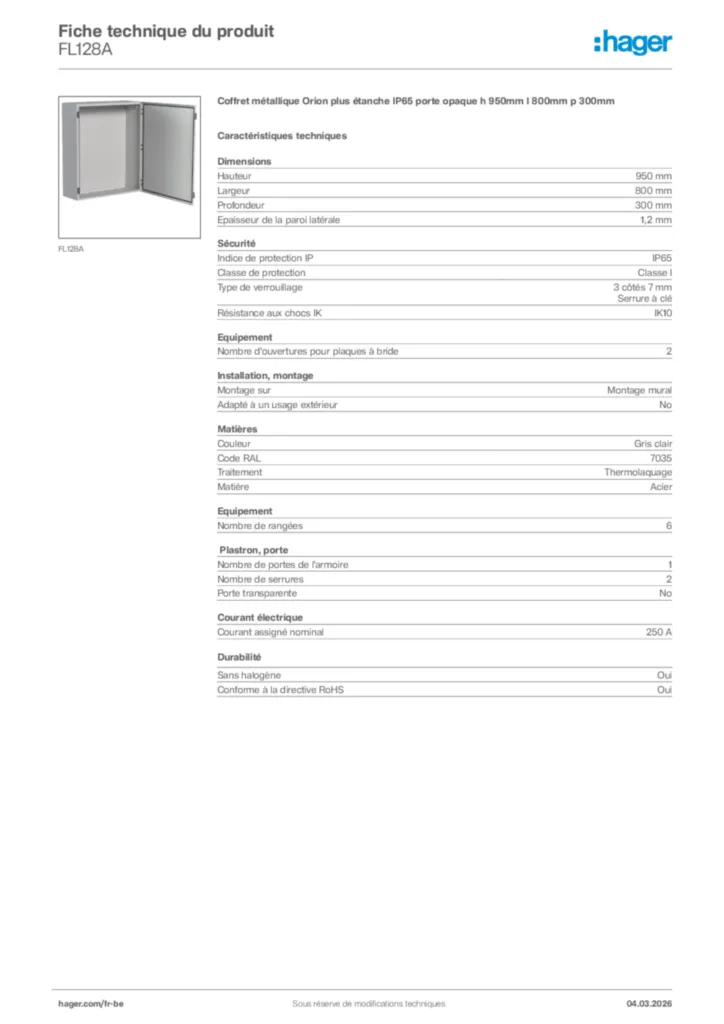

Caractéristiques techniques
Dimensions
-
Hauteur950 mm
-
Largeur800 mm
-
Profondeur300 mm
-
Epaisseur de la paroi latérale1,2 mm
Sécurité
-
Indice de protection IPIP65
-
Classe de protectionClasse I
-
Type de verrouillage3 côtés 7 mm, Serrure à clé
-
Résistance aux chocs IKIK10
Equipement
-
Nombre d'ouvertures pour plaques à bride2
-
Nombre de rangées6
Installation, montage
-
Montage surMontage mural
-
Adapté à un usage extérieurNon
Matières
-
CouleurGris clair
-
Code RAL7035
-
TraitementThermolaquage
-
MatièreAcier
Plastron, porte
-
Nombre de portes de l'armoire1
-
Nombre de serrures2
-
Porte transparenteNon
Courant électrique
-
Courant assigné nominal250 A
Données environnementales
