Coffret, NewVegaD, 600x550x193mm,saillie,3 rangées,72 modules,porte transparente FD32CN
EAN
3250612548453
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Plaque arrière pour goulotte de jonction 1 produit(s) disponible(s) -
Module de distribution pour bornes 1 produit(s) disponible(s) -
Entrée de câbles pour coffret et armoire 3 produit(s) disponible(s) -
Porte/panneau de commande 2 produit(s) disponible(s) -
Cloison de séparation comptage/distribution 1 produit(s) disponible(s) -
Voir plus 16 autre(s) produit(s) disponible(s)
Complétez votre système

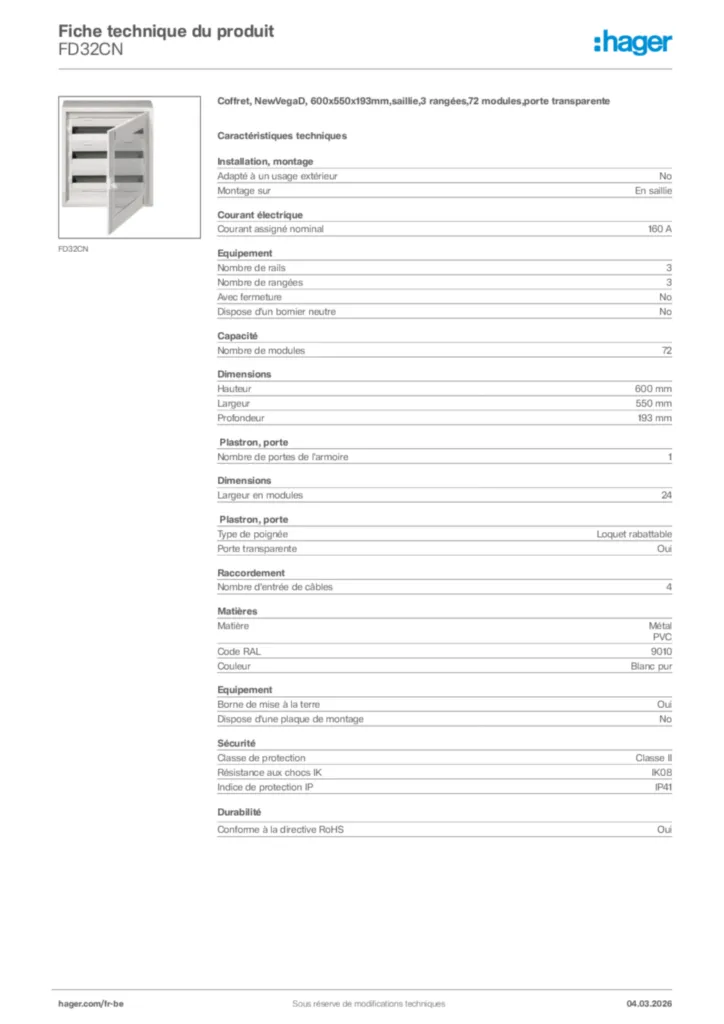

Caractéristiques techniques
Raccordement
-
Nombre d'entrée de câbles4
Installation, montage
-
Adapté à un usage extérieurNon
-
Montage surEn saillie
Courant électrique
-
Courant assigné nominal160 A
Equipement
-
Nombre de rails3
-
Nombre de rangées3
-
Avec fermetureNon
-
Dispose d'un bornier neutreNon
-
Borne de mise à la terreOui
-
Dispose d'une plaque de montageNon
Capacité
-
Nombre de modules72
Dimensions
-
Hauteur600 mm
-
Largeur550 mm
-
Profondeur193 mm
-
Largeur en modules24
Plastron, porte
-
Nombre de portes de l'armoire1
-
Type de poignéeLoquet rabattable
-
Porte transparenteOui
Matières
-
MatièreMétal, PVC
-
Code RAL9010
-
CouleurBlanc pur
Sécurité
-
Classe de protectionClasse II
-
Résistance aux chocs IKIK08
-
Indice de protection IPIP41
Données environnementales
