Compteur monophasé direct 40A 1M MODBUS MID ECR140D
EAN
3250612231423
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un revendeur
Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne
Choisissez vos accessoires dans la liste ci-contre
Accessoires
-
Accessoires pour système bus 1 produit(s) disponible(s) -
Accessoires de parafoudre pour équip. informatique / mesure, cde et régulation 1 produit(s) disponible(s)
Produits compatibles
-
Produits liés 1 produit(s) disponible(s)
Choisissez vos accessoires dans la liste ci-contre
Caractéristiques techniques
Architecture
-
Système busMODBUS
-
Type de pôles1P+N
Courant électrique
-
Courant assigné nominal40 A
-
Courant maximal du circuit de mesure40 A
Capacité
-
Nombre de modules1
Connectivité
-
Type de connection / priseRaccordement direct
-
Mode de liaisonModBus RS-485 3 fils
Dimensions
-
Hauteur92 mm
-
Largeur18 mm
-
Profondeur60 mm
Equipement
-
Type d'émetteur d'impulsionOptique
Compatibilité
-
convient pourAchat/vente
Raccordement
-
Section de racordement en entrée de comptage16 - 16 mm²
-
Section de racordement en sortie de comptage16 - 16 mm²
-
Type de connexion/prise au système BUSBorne de raccordement au Bus
Installation, montage
-
Couple de serrage1 - 1 Nm
-
Montage surRail DIN
Fonctions mécaniques
-
Couple de serrage nominal connexion digitale0,50 - 0,50 Nm
Mesure
-
Système de mesureMesure directe
-
Type d'appareil de mesureElectronique
-
Plage de mesure du courant0,25 - 40,0 A
-
Plage de mesure tension Ph-N92 - 276 V
-
Plage de mesure de la fréquence45 - 65 Hz
Alimentation électrique
-
Nombre de phases pour l'alimentation d'energie1
Fonctions
-
Classe de précisionB
-
Type de tarif- /T1...T8 Modbus
-
Est calibréOui
Sécurité
-
Indice de protection IPIP20
Conditions d'utilisation
-
Température de service-25 - 55 °C
-
Température de stockage/transport-25 - 70 °C
Puissance
-
Puissance consommée VA2 VA
-
Puissance dissipée totale sous IN1 W
Fréquence
-
Fréquence50 - 50 Hz
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

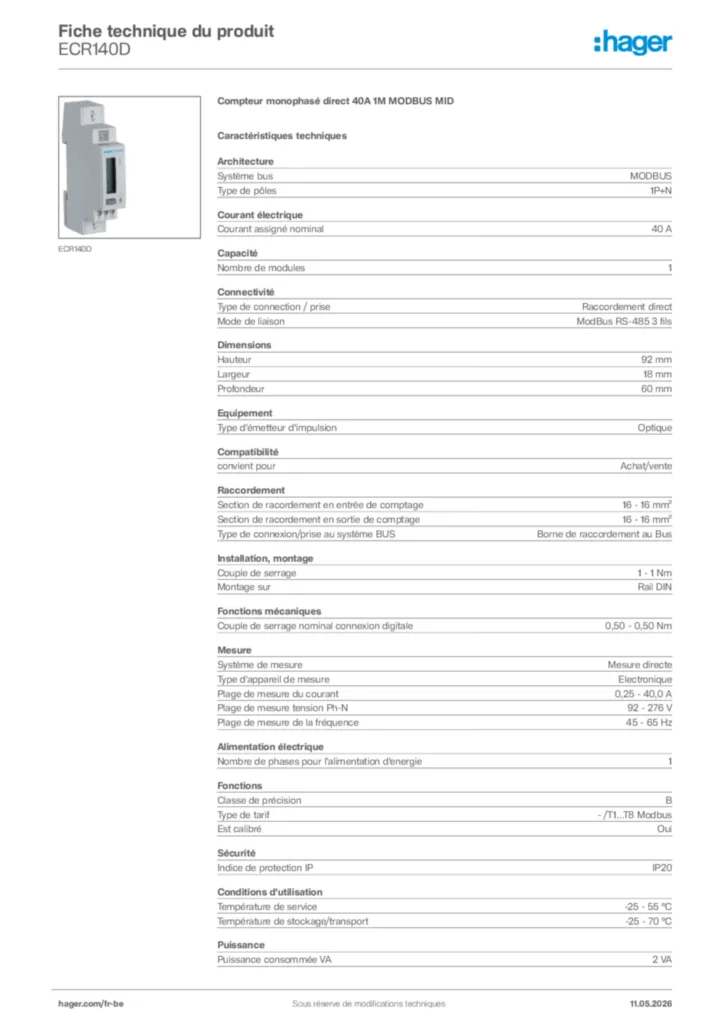

Hager Fiche technique du produit ECR140D
