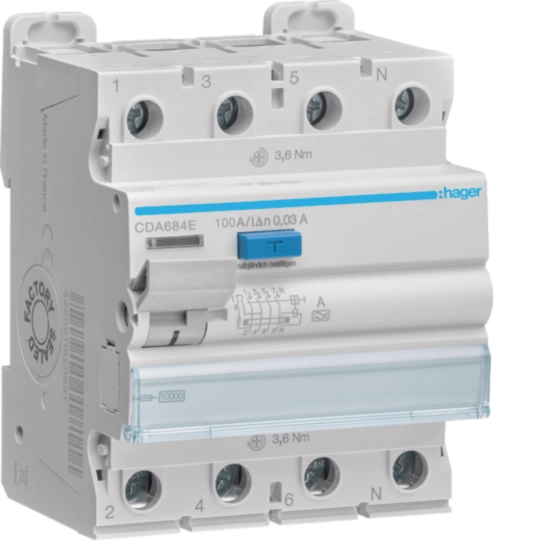

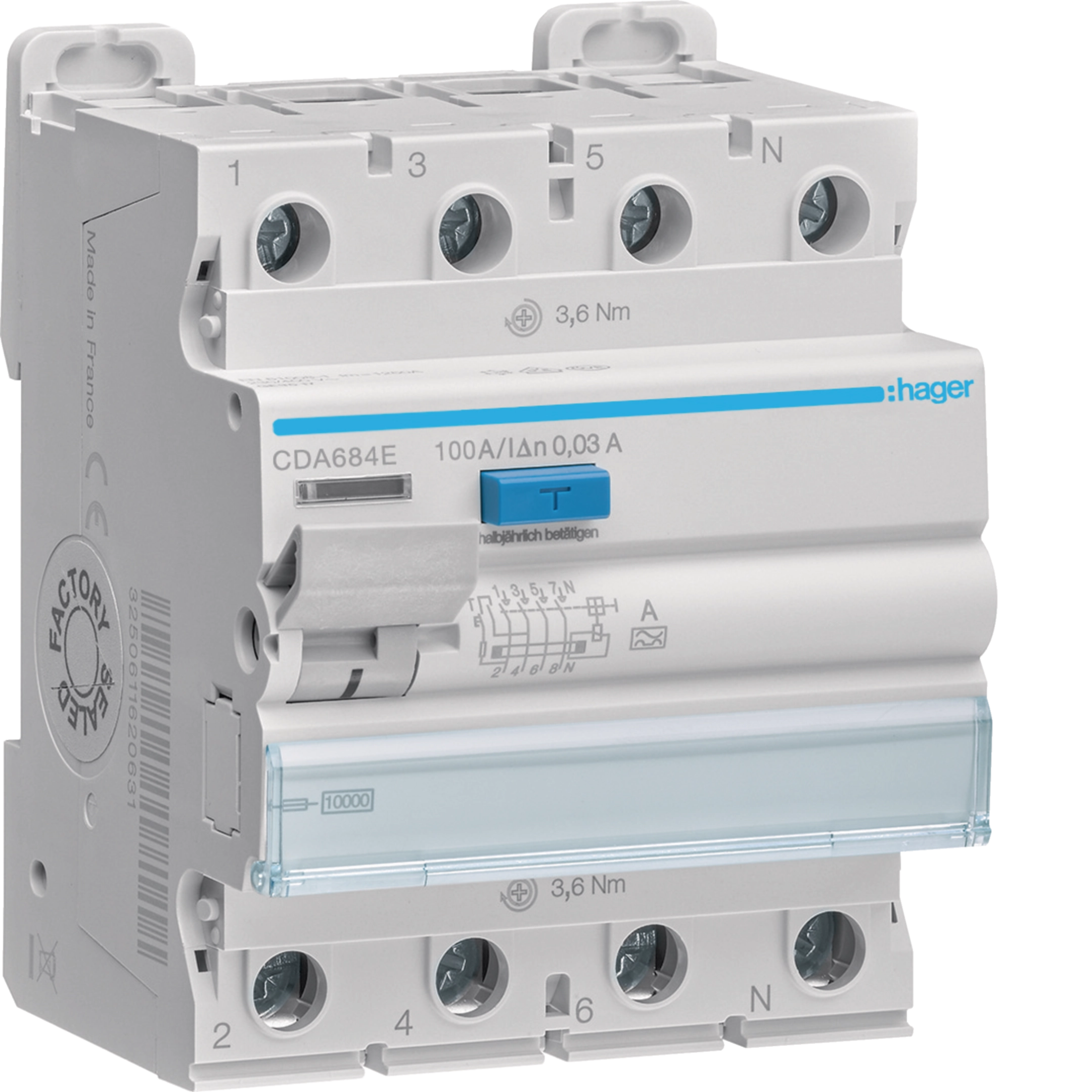

Interrupteur différentiel 3P+N 100A 30mA type A CDA684E
EAN
3250611626534
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un revendeur
Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne
Choisissez vos accessoires dans la liste ci-contre
Accessoires
-
Accessoires mécaniques pour composants basse tension 1 produit(s) disponible(s)
Caractéristiques techniques
Architecture
-
Type de pôles3P+N
Courant électrique
-
Courant assigné nominal100 A
-
Courant différentiel assigné Idn30 mA
-
Capacité de rupture et d'ouverture Idm1,25 kA
-
Courant conditionnel de court-circuit assigné Inc selon EN61008-110 kA
-
Courant assigné à -25°C100 A
-
Courant assigné à -20°C100 A
-
Courant assigné à -15°C100 A
-
Courant assigné à -10°C100 A
-
Courant assigné à -5°C100 A
-
Courant assigné à 0°C100 A
-
Courant assigné à 5°C100 A
-
Courant assigné à 10°C100 A
-
Courant assigné à 15°C100 A
-
Courant assigné à 20°C100 A
-
Courant assigné à 25°C100 A
-
Courant assigné à 30°C100 A
-
Courant assigné à 35°C100 A
-
Courant assigné à 40°C100 A
-
Courant nominal à 45°C100 A
-
Courant assigné à 50°C100 A
-
Courant assigné à 55°C100 A
-
Courant assigné à 60°C100 A
-
Courant assigné à 65°C95 A
-
Courant assigné à 70°C90 A
Installation, montage
-
Couple de serrage nominal bornesupérieure3,60 - 3,60 Nm
-
Couple de serrage nominal borne basse3,60 - 3,60 Nm
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Type de raccordement bas pour produits modulairesBorne biconnect
Tension
-
Tension assignée d'emploi Ue230 - 400 V
-
Type de tension d'alimentationAC
-
Tension nominale d'isolement Ui500 V
-
Valeur de rigidité diélectrique de la fréquence de puissance2 kV
-
Tension assignée de tenue aux chocs Uimp4000 V
-
Tension assignée de tenue aux chocs Uimp selon IEC60947-36000 V
-
Tension maxi d'utilisation440 V
Fréquence
-
Fréquence50 - 50 Hz
Capacité
-
Nombre de modules4
Compatibilité
-
convient pour leRail DINOui
Sécurité
-
Type de protection différentielleA
-
Indice de protection IPIP20
Raccordement
-
Section de raccord bornes aval en câble rigide1 - 50 mm²
-
Section de raccordement des bornes aval à vis, en câble souple1 - 35 mm²
Puissance
-
Puissance dissipée totale sous IN21,48 W
Conditions d'utilisation
-
Altitude2000 m
-
Température de service-25 - 60 °C
Endurance
-
Endurance électrique en nombre de cycles10000
-
Endurance mécanique nombre de manœuvres20000
Connectivité
-
Type de connection / priseBorne à vis
-
Alignement des bornes hautes pour produits modulairesBorne alignée
-
Alignement des bornes basses pour produits modulairesBorne alignée
Dimensions
-
Hauteur85 mm
-
Largeur72 mm
-
Profondeur70 mm
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

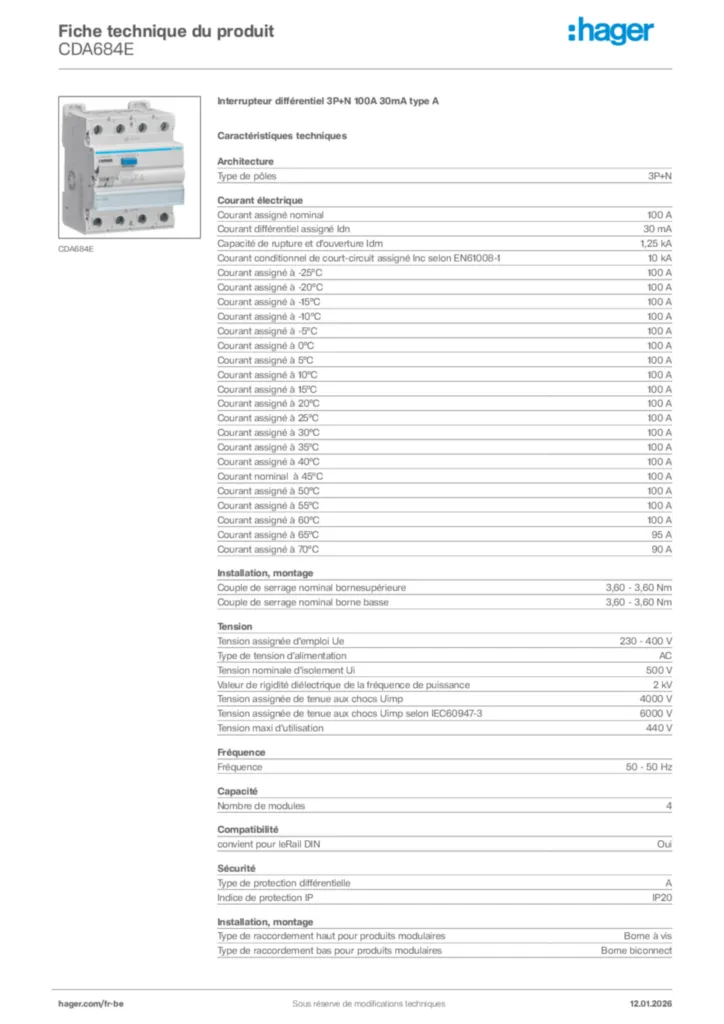

Hager Fiche technique du produit CDA684E
