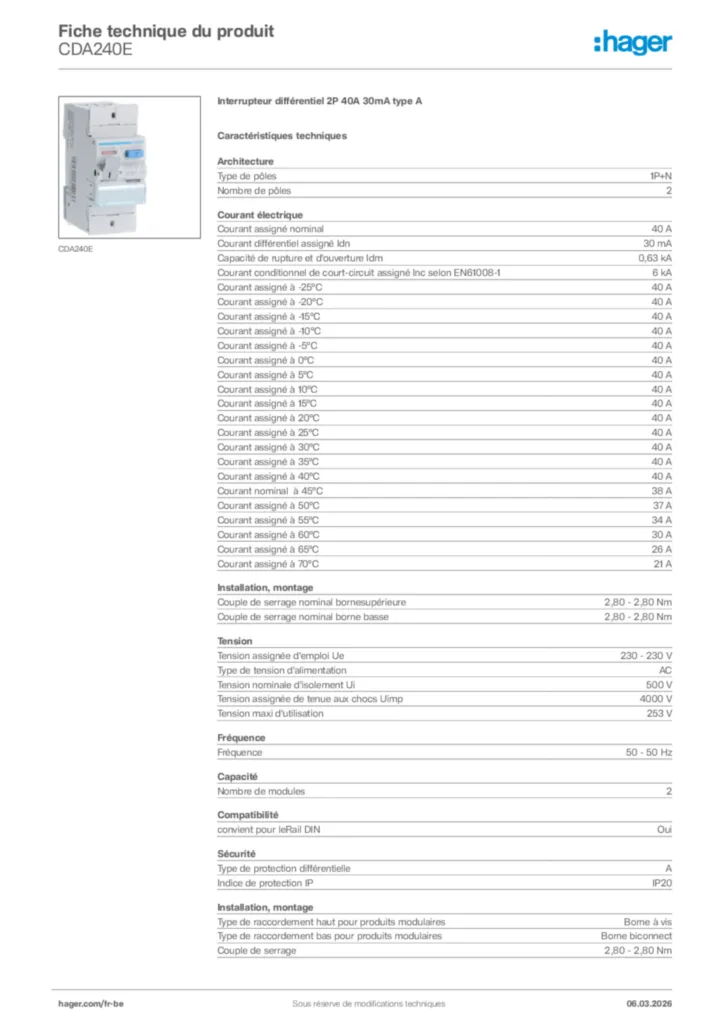

Interrupteur différentiel 2P 40A 30mA type A CDA240E
EAN
3250611614036
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Bloc de contact auxiliaire 1 produit(s) disponible(s)
-
Accessoires mécaniques pour composants basse tension 1 produit(s) disponible(s)
-
Bobine à émission 2 produit(s) disponible(s)
-
Déclencheur à manque de tension 2 produit(s) disponible(s)
-
Déclenchement faible et surtension 1 produit(s) disponible(s)
-
Voir plus 2 autre(s) produit(s) disponible(s)
Complétez votre système
Caractéristiques techniques
Architecture
-
Type de pôles1P+N
Courant électrique
-
Courant assigné nominal40 A
-
Courant différentiel assigné Idn30 mA
-
Capacité de rupture et d'ouverture Idm0,63 kA
-
Courant conditionnel de court-circuit assigné Inc selon EN61008-16 kA
-
Courant assigné à -25°C40 A
-
Courant assigné à -20°C40 A
-
Courant assigné à -15°C40 A
-
Courant assigné à -10°C40 A
-
Courant assigné à -5°C40 A
-
Courant assigné à 0°C40 A
-
Courant assigné à 5°C40 A
-
Courant assigné à 10°C40 A
-
Courant assigné à 15°C40 A
-
Courant assigné à 20°C40 A
-
Courant assigné à 25°C40 A
-
Courant assigné à 30°C40 A
-
Courant assigné à 35°C40 A
-
Courant assigné à 40°C40 A
-
Courant nominal à 45°C38 A
-
Courant assigné à 50°C37 A
-
Courant assigné à 55°C34 A
-
Courant assigné à 60°C30 A
-
Courant assigné à 65°C26 A
-
Courant assigné à 70°C21 A
Principaux attributs électriques
-
Couple de serrage nominal bornesupérieure2,80 - 2,80 Nm
-
Couple de serrage nominal borne basse2,80 - 2,80 Nm
Tension
-
Tension assignée d'emploi Ue230 - 230 V
-
Type de tension d'alimentationAC
-
Tension nominale d'isolement Ui500 V
-
Tension assignée de tenue aux chocs Uimp4000 V
-
Tension maxi d'utilisation253 V
Fréquence
-
Fréquence50 - 50 Hz
Capacité
-
Nombre de modules2
Compatibilité
-
convient pour leRail DINOui
Sécurité
-
Type de protection différentielleA
-
Indice de protection IPIP20
Installation, montage
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Type de raccordement bas pour produits modulairesBorne biconnect
-
Couple de serrage2,80 - 2,80 Nm
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 25 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 16 mm²
Puissance
-
Puissance dissipée totale sous IN6,24 W
Conditions d'utilisation
-
Altitude2000 m
Endurance
-
Endurance électrique en nombre de cycles2000
-
Endurance mécanique nombre de manœuvres4000
Connectivité
-
Type de connection / priseBorne à vis
-
Alignement des bornes hautes pour produits modulairesBorne alignée
-
Alignement des bornes basses pour produits modulairesBorne alignée
Dimensions
-
Hauteur83 mm
-
Largeur35 mm
-
Profondeur70 mm
