Interrupteur différentiel 2P 25A 30mA type A CDA225E

Name: CDA225E
Brand: Hager
SKU: CDA225E

EAN

3250611614029

Conditionnement

1 pièce

Trouver un revendeur

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

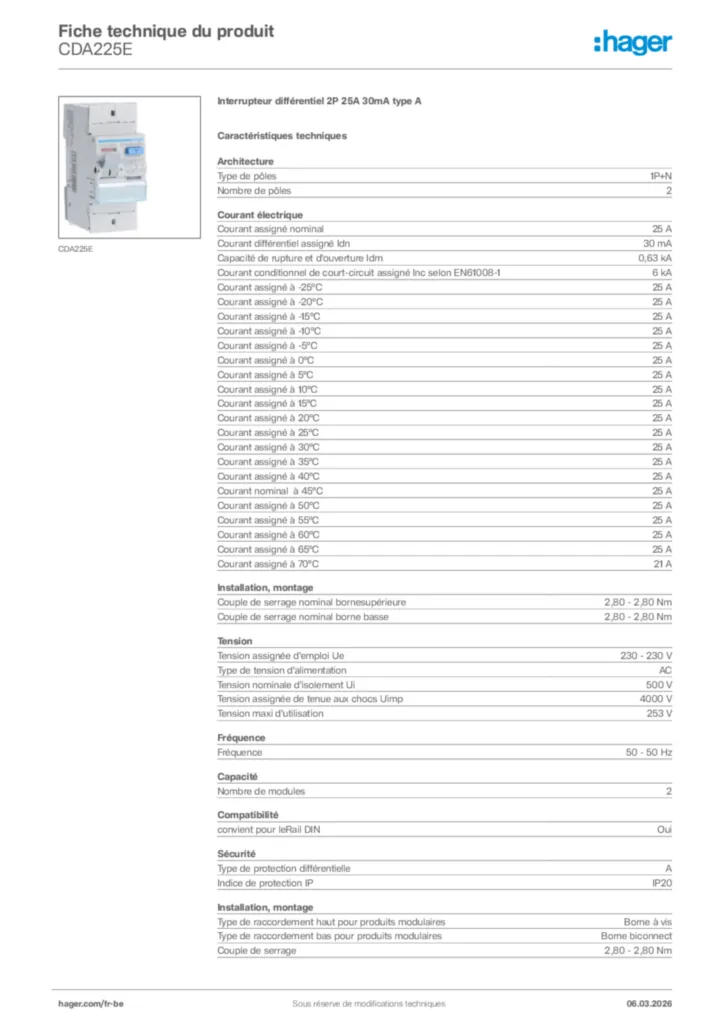

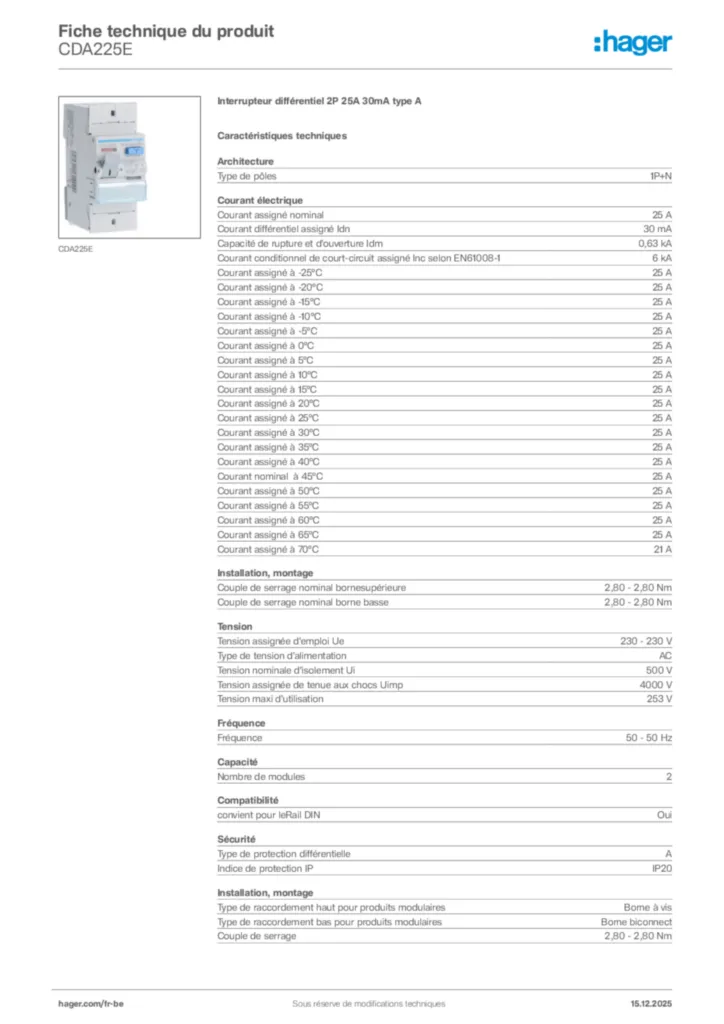

Fiche produit

Complétez votre système

Accessoires optionnels

Bloc de contact auxiliaire 1 produit(s) disponible(s)
Accessoires mécaniques pour composants basse tension 1 produit(s) disponible(s)
Bobine à émission 2 produit(s) disponible(s)
Déclencheur à manque de tension 2 produit(s) disponible(s)
Déclenchement faible et surtension 1 produit(s) disponible(s)
Voir plus 2 autre(s) produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

1P+N

Courant assigné nominal

25 A
Courant différentiel assigné Idn

30 mA
Capacité de rupture et d'ouverture Idm

0,63 kA
Courant conditionnel de court-circuit assigné Inc selon EN61008-1

6 kA
Courant assigné à -25°C

25 A
Courant assigné à -20°C

25 A
Courant assigné à -15°C

25 A
Courant assigné à -10°C

25 A
Courant assigné à -5°C

25 A
Courant assigné à 0°C

25 A
Courant assigné à 5°C

25 A
Courant assigné à 10°C

25 A
Courant assigné à 15°C

25 A
Courant assigné à 20°C

25 A
Courant assigné à 25°C

25 A
Courant assigné à 30°C

25 A
Courant assigné à 35°C

25 A
Courant assigné à 40°C

25 A
Courant nominal à 45°C

25 A
Courant assigné à 50°C

25 A
Courant assigné à 55°C

25 A
Courant assigné à 60°C

25 A
Courant assigné à 65°C

25 A
Courant assigné à 70°C

21 A

Couple de serrage nominal bornesupérieure

2,80 - 2,80 Nm
Couple de serrage nominal borne basse

2,80 - 2,80 Nm

Tension assignée d'emploi Ue

230 - 230 V
Type de tension d'alimentation

AC
Tension nominale d'isolement Ui

500 V
Tension assignée de tenue aux chocs Uimp

4000 V
Tension maxi d'utilisation

253 V

Fréquence

50 - 50 Hz

Nombre de modules

2

convient pour leRail DIN

Oui

Type de protection différentielle

A
Indice de protection IP

IP20

Type de raccordement haut pour produits modulaires

Borne à vis
Type de raccordement bas pour produits modulaires

Borne biconnect
Couple de serrage

2,80 - 2,80 Nm

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 25 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 16 mm²

Puissance dissipée totale sous IN

2,32 W

Altitude

2000 m

Endurance électrique en nombre de cycles

2000
Endurance mécanique nombre de manœuvres

4000

Type de connection / prise

Borne à vis
Alignement des bornes hautes pour produits modulaires

Borne alignée
Alignement des bornes basses pour produits modulaires

Borne alignée

Hauteur

83 mm
Largeur

35 mm
Profondeur

70 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
