BDE04057011
EAN
4012002245156
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez vos accessoires dans la liste ci-contre
Accessoires
-
Installation factice au sol 1 produit(s) disponible(s) -
Couvercle de montage pour boîte de passage 2 produit(s) disponible(s)
Choisissez vos accessoires dans la liste ci-contre

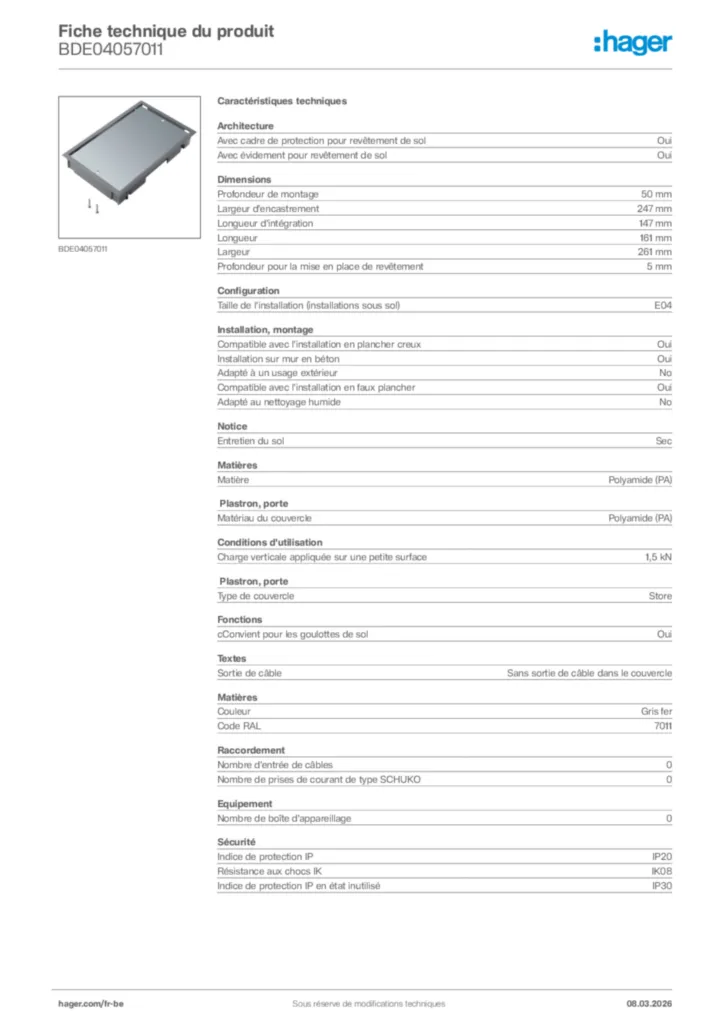

Caractéristiques techniques
Architecture
-
Avec cadre de protection pour revêtement de solOui
-
Avec évidement pour revêtement de solOui
Dimensions
-
Profondeur de montage50 mm
-
Largeur d'encastrement247 mm
-
Longueur d'intégration147 mm
-
Longueur161 mm
-
Largeur261 mm
-
Profondeur pour la mise en place de revêtement5 mm
Configuration
-
Taille de l'installation (installations sous sol)E04
Installation, montage
-
Compatible avec l'installation en plancher creuxOui
-
Installation sur mur en bétonOui
-
Adapté à un usage extérieurNon
-
Compatible avec l'installation en faux plancherOui
-
Adapté au nettoyage humideNon
Notice
-
Entretien du solSec
Matières
-
MatièrePolyamide (PA)
-
CouleurGris fer
-
Code RAL7011
Conditions d'utilisation
-
Charge verticale appliquée sur une petite surface1,5 kN
Plastron, porte
-
Matériau du couverclePolyamide (PA)
-
Type de couvercleSans couvercle
Fonctions
-
cConvient pour les goulottes de solOui
Textes
-
Sortie de câbleSans sortie de câble dans le couvercle
Raccordement
-
Nombre d'entrée de câbles0
-
Nombre de prises de courant de type SCHUKO0
Equipement
-
Nombre de boîte d'appareillage0
Sécurité
-
Indice de protection IPIP20
-
Résistance aux chocs IKIK08
-
Indice de protection IP en état inutiliséIP30
Données environnementales
