Disjoncteur différentiel 1P+N 6kA C-10A 300mA - type A AFA910H
EAN
3250611027010
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un revendeur
Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne
Caractéristiques techniques
Architecture
-
Type de pôles1P+N
-
CourbeC
Courant électrique
-
Courant assigné nominal10 A
-
Courant différentiel assigné Idn300 mA
-
Courant assigné à -25°C12 A
-
Courant assigné à -20°C11,80 A
-
Courant assigné à -15°C11,70 A
-
Courant assigné à -10°C11,50 A
-
Courant assigné à -5°C11,30 A
-
Courant assigné à 0°C11,10 A
-
Courant assigné à 5°C11 A
-
Courant assigné à 10°C10,80 A
-
Courant assigné à 15°C10,60 A
-
Courant assigné à 20°C10,40 A
-
Courant assigné à 25°C10,20 A
-
Courant assigné à 30°C10 A
-
Courant assigné à 35°C9,90 A
-
Courant assigné à 40°C9,70 A
-
Courant assigné à 50°C9,40 A
-
Courant assigné à 55°C9,30 A
-
Courant assigné à 60°C9,10 A
-
Coefficient de correction du courant nominal pour 2 appareils juxtaposés1
-
Coefficient de correction du courant nominal pour 3 appareils juxtaposés0,95
-
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés0,90
-
Coefficient de correction du courant nominal pour 6 appareils juxtaposés0,85
-
Valeur du seuil mini/max de fonctionnement thermique en AC1,13 - 1,45 A
-
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-16 kA
Sécurité
-
Type de protection différentielleA
-
Indice de protection IPIP20
Principaux attributs électriques
-
Pouvoir de coupure assigné Icn sous AC selon IEC60898-16 kA
Connectivité
-
Type de connection / priseBorne à vis
Tension
-
Tension nominale d'isolement Ui500 V
-
Tension assignée de tenue aux chocs Uimp4000 V
-
Tension maxi d'utilisation240 V
-
Tension assignée d'emploi Ue240 - 240 V
-
Catégorie de surtension selon IEC60947-13
Puissance
-
Puissance dissipée totale sous IN2,60 W
Fréquence
-
Fréquence50 - 50 Hz
Conditions d'utilisation
-
Altitude2000 m
-
Classe de limitation d'énergie I²t3
-
Température de service-25 - 40 °C
-
Température de stockage/transport-25 - 70 °C
Endurance
-
Endurance électrique en nombre de cycles2000
-
Endurance mécanique nombre de manœuvres2000
Raccordement
-
Section de raccordement en câble souple1 - 16 mm²
-
Section de raccordement en câble rigide1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble souple1 - 16 mm²
-
Section de raccordement des bornes amont à vis, en câble rigide1 - 25 mm²
-
Section de raccordement des bornes aval à vis, en câble souple1 - 16 mm²
-
Section de raccord bornes aval en câble rigide1 - 25 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 16 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 25 mm²
Installation, montage
-
Couple de serrage2,10 - 2,10 Nm
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Type de raccordement bas pour produits modulairesBorne biconnect
Capacité
-
Nombre de modules2
Dimensions
-
Hauteur83 mm
-
Largeur35 mm
-
Profondeur68 mm
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

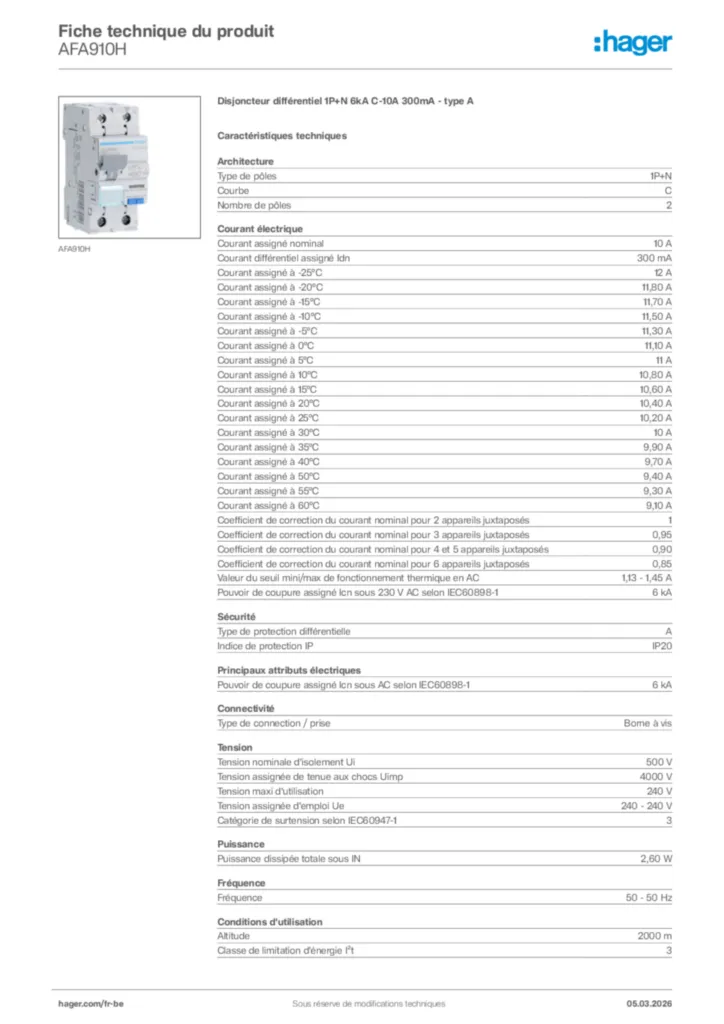

Hager Fiche technique du produit AFA910H
