Disjoncteur différentiel 4P 6kA C-20A 30mA type A ADM470C
EAN
3250611020318
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Accessoires mécaniques pour composants basse tension 1 produit(s) disponible(s) -
Bloc de contact auxiliaire 2 produit(s) disponible(s) -
Bobine à émission 2 produit(s) disponible(s) -
Déclencheur à manque de tension 2 produit(s) disponible(s) -
Déclenchement faible et surtension 1 produit(s) disponible(s) -
Voir plus 6 autre(s) produit(s) disponible(s)
Complétez votre système

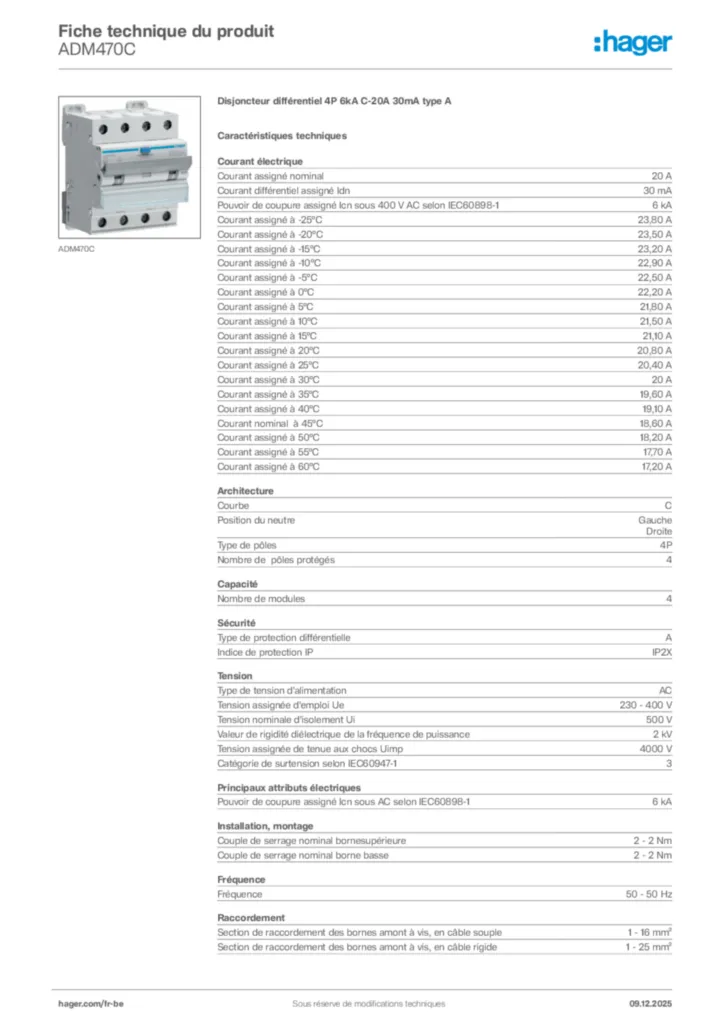

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal20 A
-
Courant différentiel assigné Idn30 mA
-
Pouvoir de coupure assigné Icn sous 400 V AC selon IEC60898-16 kA
-
Courant assigné à -25°C23,80 A
-
Courant assigné à -20°C23,50 A
-
Courant assigné à -15°C23,20 A
-
Courant assigné à -10°C22,90 A
-
Courant assigné à -5°C22,50 A
-
Courant assigné à 0°C22,20 A
-
Courant assigné à 5°C21,80 A
-
Courant assigné à 10°C21,50 A
-
Courant assigné à 15°C21,10 A
-
Courant assigné à 20°C20,80 A
-
Courant assigné à 25°C20,40 A
-
Courant assigné à 30°C20 A
-
Courant assigné à 35°C19,60 A
-
Courant assigné à 40°C19,10 A
-
Courant nominal à 45°C18,60 A
-
Courant assigné à 50°C18,20 A
-
Courant assigné à 55°C17,70 A
-
Courant assigné à 60°C17,20 A
Architecture
-
CourbeC
-
Position du neutreGauche, Droite
-
Type de pôles4P
-
Nombre de pôles protégés4
Capacité
-
Nombre de modules4
Sécurité
-
Type de protection différentielleA
-
Indice de protection IPIP2X
Tension
-
Type de tension d'alimentationAC
-
Tension assignée d'emploi Ue230 - 400 V
-
Tension nominale d'isolement Ui500 V
-
Valeur de rigidité diélectrique de la fréquence de puissance2 kV
-
Tension assignée de tenue aux chocs Uimp4000 V
-
Catégorie de surtension selon IEC60947-13
Principaux attributs électriques
-
Pouvoir de coupure assigné Icn sous AC selon IEC60898-16 kA
-
Couple de serrage nominal bornesupérieure2 - 2 Nm
-
Couple de serrage nominal borne basse2 - 2 Nm
Fréquence
-
Fréquence50 - 50 Hz
Raccordement
-
Section de raccordement des bornes amont à vis, en câble souple1 - 16 mm²
-
Section de raccordement des bornes amont à vis, en câble rigide1 - 25 mm²
Installation, montage
-
Couple de serrage2 - 2 Nm
-
Position de montage du produit 360°Oui
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Type de raccordement bas pour produits modulairesBorne biconnect
Conditions d'utilisation
-
Classe de limitation d'énergie I²t3
-
Température de service-25 - 40 °C
Dimensions
-
Hauteur84 mm
-
Largeur71 mm
-
Profondeur70 mm
Connectivité
-
Type de connection / priseBorne à vis
Puissance
-
Puissance dissipée totale sous IN11,70 W
