Disj. diff. 1P+N 4.5kA C-32A 30mA A • ADA832E | Hager
Location Belgique

  • Better buildings. Better tomorrows.

    • Menu
    Account
    EAN
    3250611020110
    Conditionnement
    1 pièce

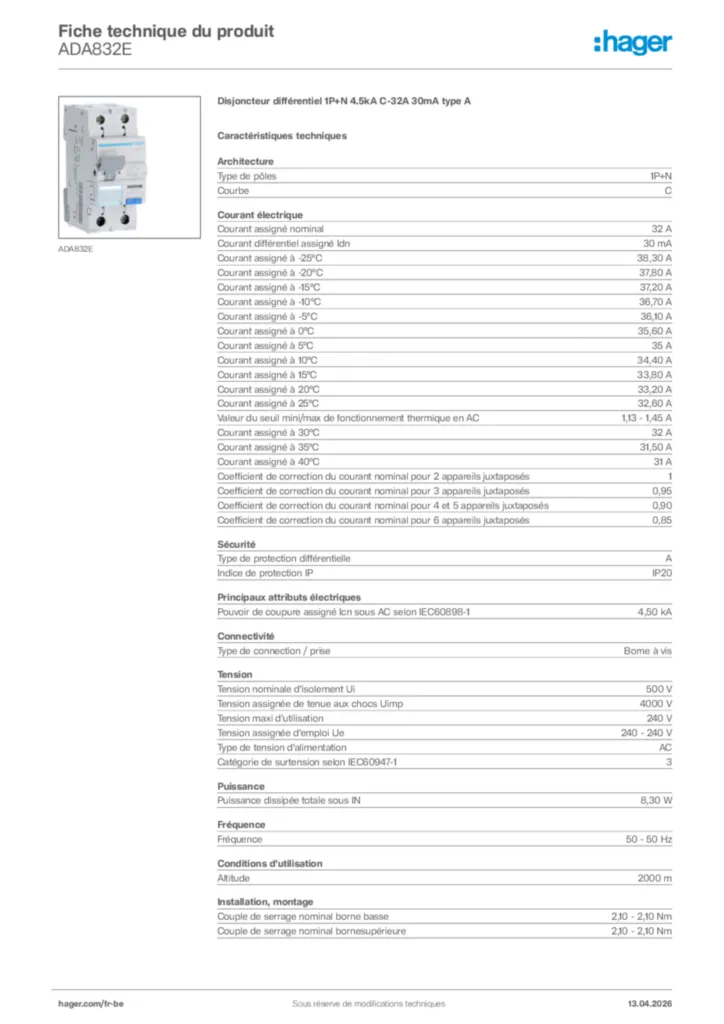

    Disjoncteur différentiel 1P+N 4.5kA C-32A 30mA type A ADA832E

    Choisissez vos accessoires dans la liste ci-contre

    Accessoires

    • Barre omnibus de phase modu­laire 4 produit(s) disponible(s)
    • Déclen­cheur à manque de tension 1 produit(s) disponible(s)
    • Bobine à émis­sion 1 produit(s) disponible(s)
    • Déclen­che­ment faible et surten­sion 1 produit(s) disponible(s)
    • Bloc de contact auxi­liaire 2 produit(s) disponible(s)
    • Capu­chon/­bar­rette de protec­tion pour barre omnibus de phase 2 produit(s) disponible(s)

    Caractéristiques techniques

    Archi­tec­ture
    • Type de pôles
      1P+N
    • Courbe
      C
    Sécu­rité
    • Type de protec­tion diffé­ren­tielle
      A
    • Indice de protec­tion IP
      IP20
    Prin­ci­paux attri­buts élec­triques
    • Pouvoir de coupure assigné Icn sous AC selon IEC60898-1
      4,50 kA
    Connec­ti­vité
    • Type de connec­tion / prise
      Borne à vis
    Tension
    • Tension nomi­nale d'iso­le­ment Ui
      500 V
    • Tension assi­gnée de tenue aux chocs Uimp
      4000 V
    • Tension maxi d'uti­li­sa­tion
      240 V
    • Tension assi­gnée d'em­ploi Ue
      240 - 240 V
    • Type de tension d'ali­men­ta­tion
      AC
    • Caté­gorie de surten­sion selon IEC60947-1
      3
    Courant élec­trique
    • Courant assigné nominal
      32 A
    • Courant diffé­ren­tiel assigné Idn
      30 mA
    • Courant assigné à -25°C
      38,30 A
    • Courant assigné à -20°C
      37,80 A
    • Courant assigné à -15°C
      37,20 A
    • Courant assigné à -10°C
      36,70 A
    • Courant assigné à -5°C
      36,10 A
    • Courant assigné à 0°C
      35,60 A
    • Courant assigné à 5°C
      35 A
    • Courant assigné à 10°C
      34,40 A
    • Courant assigné à 15°C
      33,80 A
    • Courant assigné à 20°C
      33,20 A
    • Courant assigné à 25°C
      32,60 A
    • Valeur du seuil mini/max de fonc­tion­ne­ment ther­mique en AC
      1,13 - 1,45 A
    • Courant assigné à 30°C
      32 A
    • Courant assigné à 35°C
      31,50 A
    • Courant assigné à 40°C
      31 A
    • Coef­fi­cient de correc­tion du courant nominal pour 2 appa­reils juxta­posés
      1
    • Coef­fi­cient de correc­tion du courant nominal pour 3 appa­reils juxta­posés
      0,95
    • Coef­fi­cient de correc­tion du courant nominal pour 4 et 5 appa­reils juxta­posés
      0,90
    • Coef­fi­cient de correc­tion du courant nominal pour 6 appa­reils juxta­posés
      0,85
    Puis­sance
    • Puis­sance dissipée totale sous IN
      8,30 W
    Fréquence
    • Fréquence
      50 - 50 Hz
    Condi­tions d'uti­li­sa­tion
    • Alti­tude
      2000 m
    • Classe de limi­ta­tion d'énergie I²t
      3
    • Tempé­ra­ture de service
      -25 - 40 °C
    • Tempé­ra­ture de stocka­ge/­trans­port
      -25 - 70 °C
    • Degré de pollu­tion suivant IEC60664 / IEC60947-2
      2
    • Protec­tion contre l'hu­mi­dité de l'air
      Tous climats
    Instal­la­tion, montage
    • Couple de serrage nominal borne basse
      2,10 - 2,10 Nm
    • Couple de serrage nominal borne­su­pé­rieure
      2,10 - 2,10 Nm
    • Couple de serrage
      2,10 - 2,10 Nm
    • Type de raccor­de­ment haut pour produits modu­laires
      Borne à vis
    • Type de raccor­de­ment bas pour produits modu­laires
      Borne bicon­nect
    Endu­rance
    • Endu­rance élec­trique en nombre de cycles
      2000
    • Endu­rance méca­nique nombre de manœuvres
      1000
    Raccor­de­ment
    • Section de raccor­de­ment en câble souple
      1 - 16 mm²
    • Section de raccor­de­ment en câble rigide
      1 - 25 mm²
    • Section de raccor­de­ment des bornes amont à vis, en câble souple
      1 - 16 mm²
    • Section de raccor­de­ment des bornes amont à vis, en câble rigide
      1 - 25 mm²
    • Section de raccor­de­ment des bornes amont et aval à vis, en câble souple
      1 - 16 mm²
    • Section de raccor­de­ment des bornes amont et aval à vis, en câble rigide
      1 - 25 mm²
    Capa­cité
    • Nombre de modules
      2
    Dimen­sions
    • Hauteur
      83 mm
    • Largeur
      35 mm
    • Profon­deur
      68 mm

    Données environnementales

    Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

    Conforme à la directive RoHS Oui
