ADA806E - Disjoncteur différentiel 1P+N 4.5kA C-6A 30mA type A

Appareils modulaires

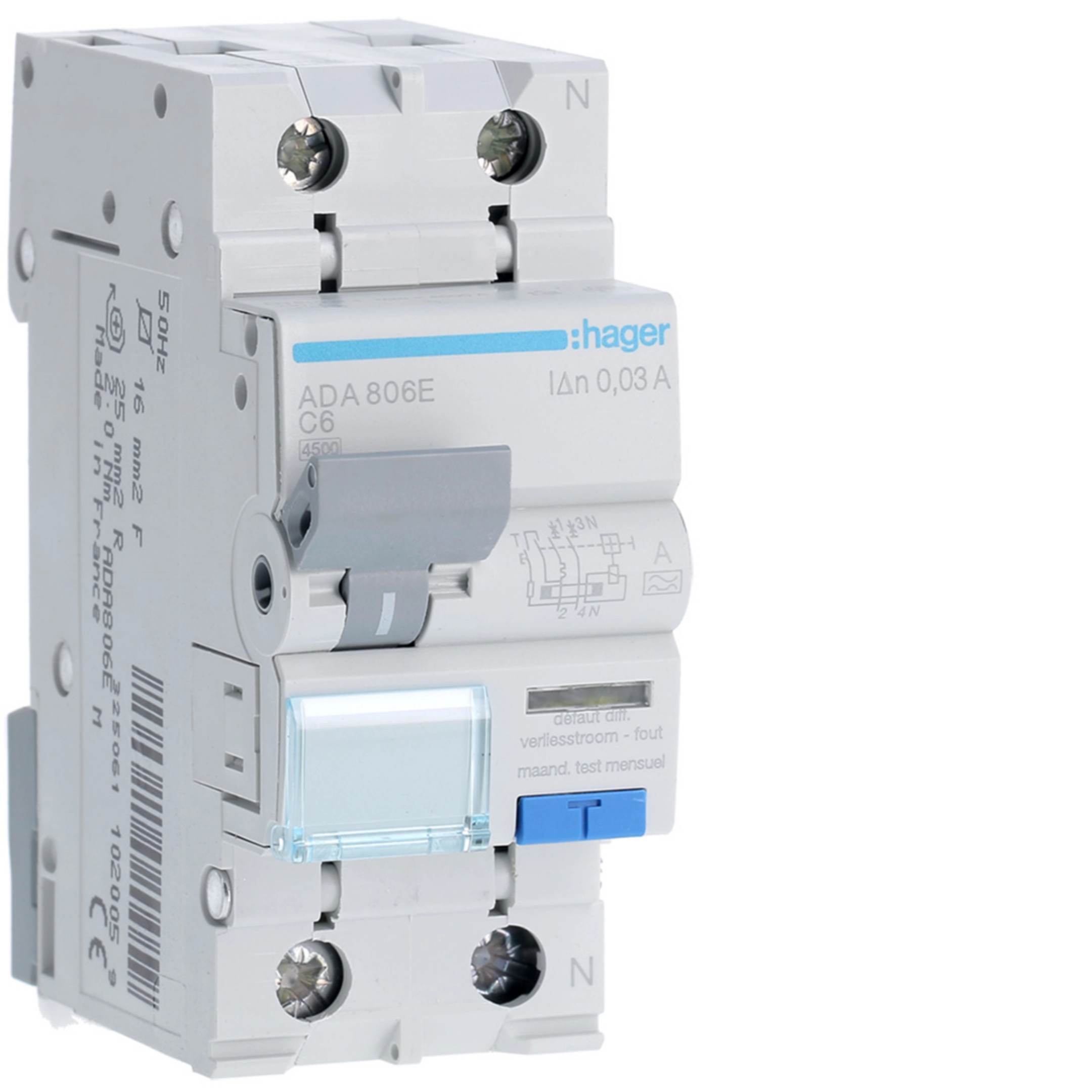

Disjoncteur différentiel 1P+N 4.5kA C-6A 30mA type A ADA806E

Name: ADA806E
Brand: Hager
SKU: ADA806E

EAN

3250611020059

Conditionnement

1 pièce

Trouver un revendeur

Ajouter à une liste

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

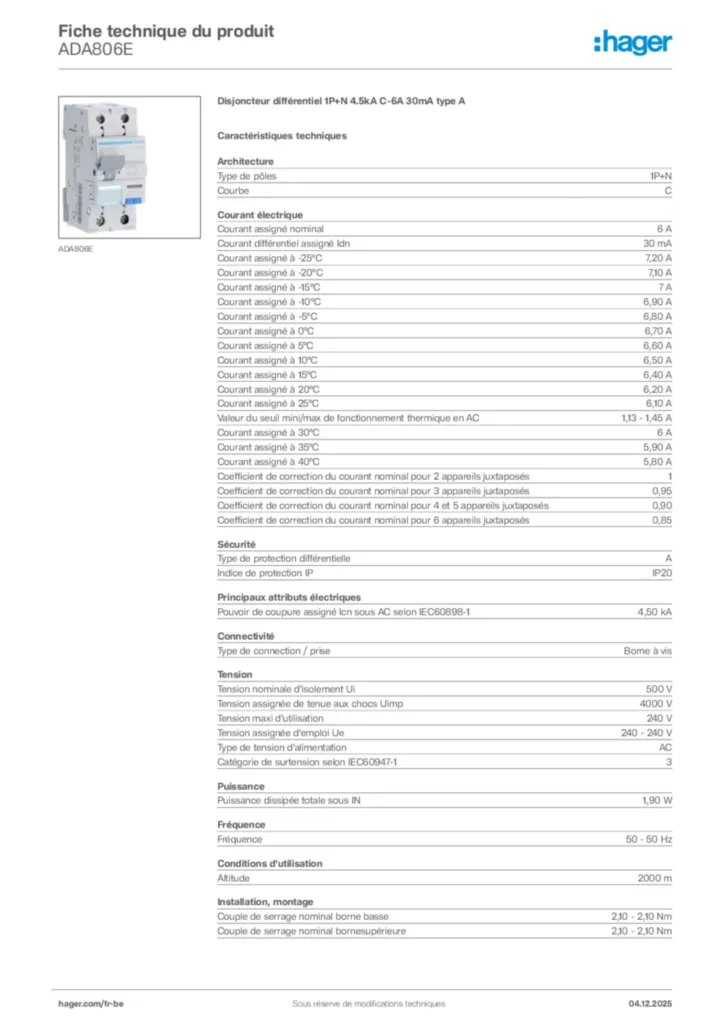

Fiche produit

Choisissez vos accessoires dans la liste ci-contre

Accessoires

Bloc de contact auxiliaire 2 produit(s) disponible(s)
Bobine à émission 2 produit(s) disponible(s)
Déclencheur à manque de tension 2 produit(s) disponible(s)
Déclenchement faible et surtension 1 produit(s) disponible(s)
Barre omnibus de phase modulaire 4 produit(s) disponible(s)
Plus d’accessoires 2 autre(s) produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

1P+N
Courbe

C

Type de protection différentielle

A
Indice de protection IP

IP20

Couple de serrage nominal borne basse

2,10 - 2,10 Nm
Couple de serrage nominal bornesupérieure

2,10 - 2,10 Nm
Couple de serrage

2,10 - 2,10 Nm
Type de raccordement haut pour produits modulaires

Borne à vis
Type de raccordement bas pour produits modulaires

Borne biconnect

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

4,50 kA

Type de connection / prise

Borne à vis

Tension nominale d'isolement Ui

500 V
Tension assignée de tenue aux chocs Uimp

4000 V
Tension maxi d'utilisation

240 V
Tension assignée d'emploi Ue

240 - 240 V
Type de tension d'alimentation

AC
Catégorie de surtension selon IEC60947-1

3

Courant assigné nominal

6 A
Courant différentiel assigné Idn

30 mA
Courant assigné à -25°C

7,20 A
Courant assigné à -20°C

7,10 A
Courant assigné à -15°C

7 A
Courant assigné à -10°C

6,90 A
Courant assigné à -5°C

6,80 A
Courant assigné à 0°C

6,70 A
Courant assigné à 5°C

6,60 A
Courant assigné à 10°C

6,50 A
Courant assigné à 15°C

6,40 A
Courant assigné à 20°C

6,20 A
Courant assigné à 25°C

6,10 A
Valeur du seuil mini/max de fonctionnement thermique en AC

1,13 - 1,45 A
Courant assigné à 30°C

6 A
Courant assigné à 35°C

5,90 A
Courant assigné à 40°C

5,80 A
Coefficient de correction du courant nominal pour 2 appareils juxtaposés

1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés

0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés

0,90
Coefficient de correction du courant nominal pour 6 appareils juxtaposés

0,85

Puissance dissipée totale sous IN

1,90 W

Fréquence

50 - 50 Hz

Altitude

2000 m
Classe de limitation d'énergie I²t

3
Température de service

-25 - 40 °C
Température de stockage/transport

-25 - 70 °C
Degré de pollution suivant IEC60664 / IEC60947-2

2
Protection contre l'humidité de l'air

Tous climats

Endurance électrique en nombre de cycles

2000
Endurance mécanique nombre de manœuvres

2000

Section de raccordement en câble souple

1 - 16 mm²
Section de raccordement en câble rigide

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 16 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 25 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 16 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 25 mm²

Nombre de modules

2

Hauteur

83 mm
Largeur

35 mm
Profondeur

68 mm
