caja de suelo E09 revestimiento 5mm VE09057011
EAN
4012002244401
Cantidad
1 uni.
Precio de venta
82,81 €
/ uni.
*
Iniciar sesión para crear una lista de productos
Debe iniciar sesión en su cuenta myHager para crear listas de productos
Completa tu sistema
Accesorios imprescindibles
GTVR300
soporte para 8 modulos 45mm
7,53 €/ uni.
Productos compatibles
-
Productos asociados 2 productos disponibles
Productos asociados
-
UDM3200E09tapa de montaje para cubeta tamaño3 E09
51,52 € / uni.* -
UDM2200E09tapa de montaje para cubeta tamaño2 E09
35,43 € / uni.*
Características técnicas
Arquitectura
-
Con marco de protección para alfombrasSí
-
Con alfombrilla de aperturaSí
Dimensiones
-
Profundidad del montaje77 mm
-
Anchura de instalación253 mm
-
Longitud de montaje200 mm
-
Longitud219 mm
-
Anchura272 mm
-
Grosor del hueco de la- moqueta5 mm
Configuración
-
Tamaño de la instalación (instalaciones bajo el suelo)E09
Instalación, montaje
-
Adecuado para montaje empotrado en sueloSí
-
Adecuado para la instalación de hormigónSí
-
Adecuado para uso en exterioresNo
-
Adecuado para instalación en suelo elevadoSí
-
Adecuado para limpieza con aguaNo
Instrucciones
-
Mantenimiento del sueloSeco
Materiales
-
MaterialPoliamida (PA)
-
ColourGris plata
-
Código RAL7011
Condiciones de uso
-
Carga vertical aplicada a través de la superficie mayor (carga pesada)5 kN
-
Carga vertical aplicada a través de área de menor superficie3 kN
Tapa, puerta
-
Material de la parte superiorPoliamida (PA)
Funciones
-
Adecuado para conductos bajo sueloSí
Perfil
-
PerfilRectangular
Texto
-
Salida de cableCon salida de cable en la tapa
Conexión
-
Número de entradas de conductos de cables1
-
Número de tomas SCHUKO9
Equipo
-
Número de dispositivos integrados9
-
Número de cajas de salida3
Seguridad
-
Clase de protección de entrada (IP)IP20
-
Resistencia al impacto IKIK08
-
Clase de protección en condiciones no utilizadasIP30
Valor medioambiental
Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información
Certificaciones y documentos
Documentos
-
Imagen del producto
-

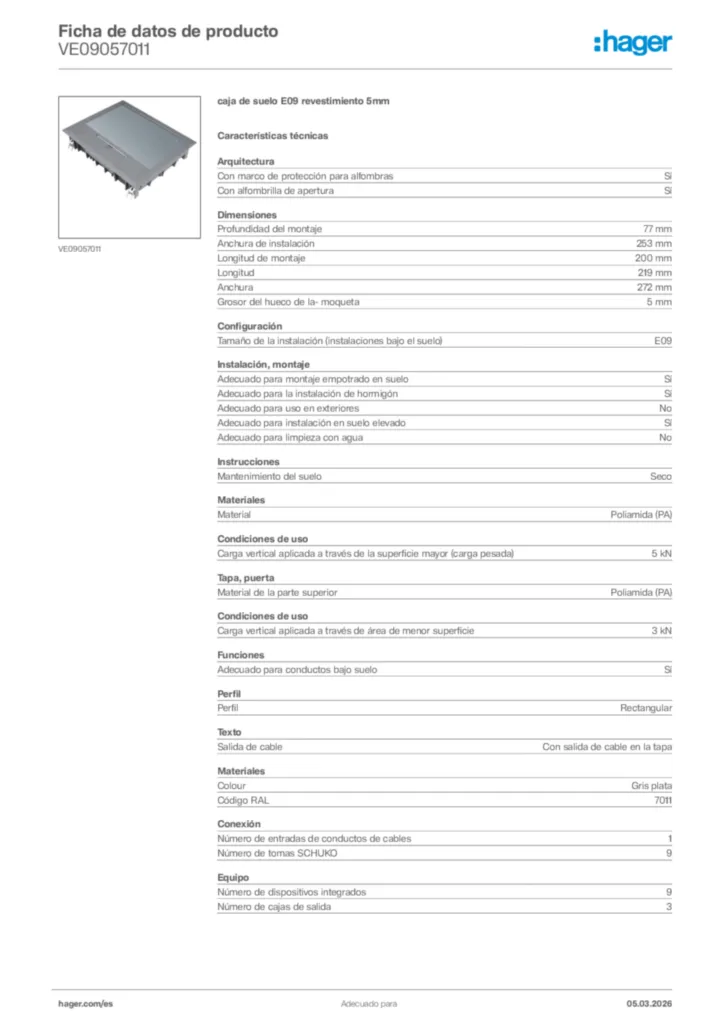

Product datasheet
