Adecuado para conmutar diferentes conductores externos
Funcionamiento
Con función de protección solar ; Con funciones de seguridad para, p. ej. viento, lluvia, alarma ; Con función de posicionamiento para el posicionamiento de la persiana enrollable
Modo de funcionamiento
Modo de funcionamiento solo persianas
Configuración
Número de módulos
4
Modos de configuración posibles
system
Ajustes
El tiempo de conmutación se puede cambiar con el cambio del sentido de la marcha
Mandos e indicadores
Piloto luminoso
Si
Manejo
Manejo manual por canal mediante tecla (manejo con una sola superficie) ; Manejo manual activable mediante un selector, para ello es necesario desactivar la función KNX
Activación
para activación de un drive AC por circuito de actuador
Indicación/pantalla
LED de estado integrado en la tecla de manejo manual
Interruptor/pulsador manual
4 teclas de manejo manual para arriba/abajo por canal/aparato
Botón de tecla/pulsador
Con tecla de programación iluminada
Principales características eléctricas
Tipo de tensión de alimentación
AC
Frecuencia asignada
50/60 Hz
Corriente nominal
6 A
Tensión
Tensión de servicio del BUS
21…32 V DC
Tensión de alimentación del sistema
30V DC Vía bus
Corriente eléctrica
Consumo de corriente Bus (transferencia de datos)
5.2 mA
Consumo de corriente Bus (reposo)
5 mA
Número de circuitos de entrada
0
Corriente máxima de conmutación
6 A
Corriente de conmutación con cos φ = 0,6
máx. 6 A
Dimensiones
Profundidad
65 mm
Ancho dispositivo de montaje sobre carril DIN (RMD)
4 modules
Altura
90 mm
Potencia
Potencia de empleo 230V en AC1
1380 W
Potencia total disipada en condiciones de Intensidad nominal
2 W
Materiales, acabados, colores
Color
Gris claro
Gestión de iluminación LED
LED
LED de estado integrado en la tecla de manejo manual
Conexión
Sección de conexión en cable flexible
0, 75 / 2, 5 mm²
Sección de conexión en cable rígido
0, 75 / 2, 5 mm²
Sección de conductor (flexible)
0.75…2.5 mm²
Sección de conductor (flexible), sin funda terminal
0.75…2.5 mm²
Sección de conductor (rígido)
0.75…2.5 mm²
Número de contactos
4
Acoplador de bus
Con acoplador de bus integrado
Tipo de conexión
con bornes de conexión QuickConnect
Tipo de conexión de bus
Conexión bus mediante terminal de conexión
Tipo de conexión
Borne de conexión rápida
Articulos proporcionados
Conexión a bus incluida
Sí
Equipo
Expandibilidad modular
No
Seguridad
Índice de protección IP
IP20
atishalogenfreeexternallymaintained
No
Condiciones de uso
Temperatura de funcionamiento
-5…45 °C
Temperatura de almacenamiento/transporte
-20…70 °C
Identificación
Aparato de la familia
TYA
Serie principal de diseño
KNX

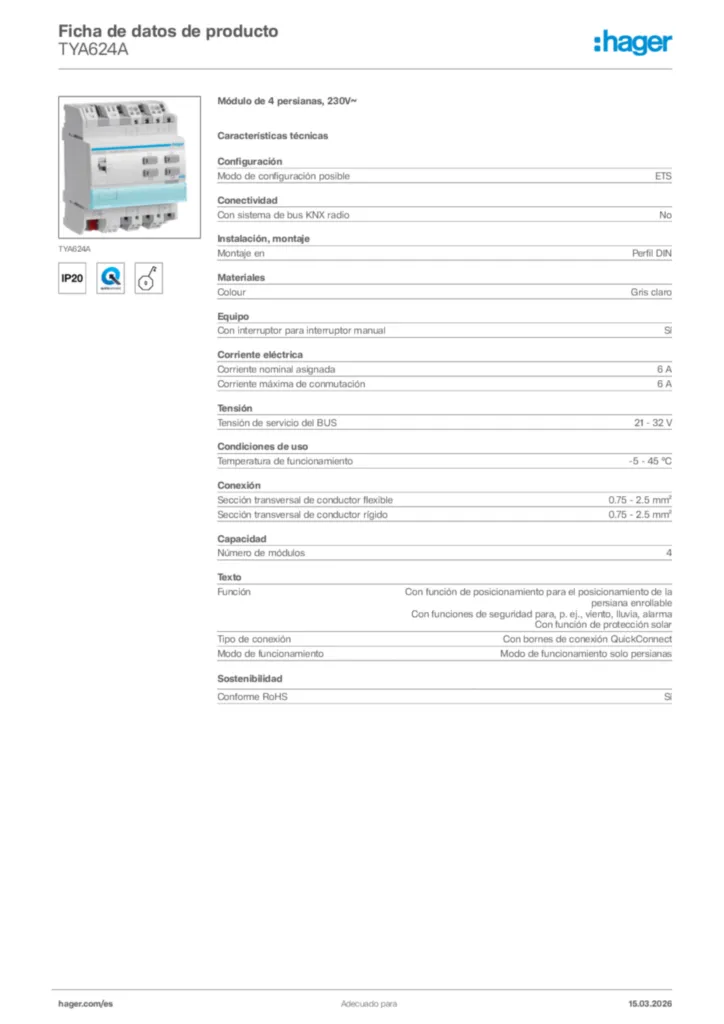

Documentos
