Módulo 2 entradas + 1 salida persianas, easy TXB692F
EAN
3250616048881
Cantidad
1 uni.
Grupo
91
128,85 €
/ uni.
*
Iniciar sesión para crear una lista de productos
Debe iniciar sesión en su cuenta myHager para crear listas de productos
Características técnicas
Arquitectura
-
Número de salidas persianas toldos1
-
MontajeEmpotrado
Configuración
-
Número de módulos0
-
Modos de configuración posiblessystem
Mandos e indicadores
-
Piloto luminosoSi
Principales características eléctricas
-
Tensión asignada de empleo en alterna230 V
-
Corriente nominal6 A
Tensión
-
Máx. potencia de conexión con230 V AC
-
Tensión de servicio del BUS21…32 V DC
-
Tensión de alimentación del sistema30V DC Vía bus
Corriente eléctrica
-
Consumo de corriente Bus (transferencia de datos)7 mA
-
Consumo de corriente Bus (reposo)5 mA
-
Número de circuitos de entrada2
-
Corriente máxima de conmutación6 A
-
Corriente circulante máxima6 A
-
Corriente asignada nominal6 A
-
Corriente de conmutación con cos φ = 0,8máx. 6 A
-
Corriente admisible en AC1 para el contacto del circuito o zona 16 A
Dimensiones
-
Altura del producto instalado44 mm
-
Dimensiones(H A P)44 x 43 x 22 mm
-
Ancho dispositivo de montaje sobre carril DIN (RMD)0 modules
-
Altura44 mm
Potencia
-
Potencia Max. con transfor. electrónicos500 W
-
Potencia de empleo 230V en AC11380 W
-
Potencia total disipada en condiciones de Intensidad nominal0.5 W
-
Potencia de salida500 W
-
Transformadores convencionales500 VA
-
Transformadores electrónicos500 W
Medida
-
Tensión de exploración de entrada12 V CC V DC
Materiales, acabados, colores
-
ColorGris claro
Gestión de la iluminación
-
- con balasto electrónico6 x 48 W
-
- no compensadas500 VA
Gestión de lámparas fluorescentes
-
Lámparas de bajo consumo5 x 13 W
-
Potencia de iluminación de las lámparas fluocompactas5 x 13W
-
Potencia máxima de tubos fluo.montaje duo compensado en serie6 x 48W
Gestión de iluminación LED
-
Número máximo de lámparas LED/CFL5
-
Potencia LED65 W
Gestión de lámparas incandescentes
-
Potencia máxima con lámparas de incandescencia500 W
-
Lámparas incandescentes y halógenas 230 V500 W
Conexión
-
Sección de conductor (flexible)0.75…2.5 mm²
-
Sección de conductor (rígido)0.75…2.5 mm²
-
Número de contactos2
-
Acoplador de busCon acoplador de bus integrado
-
Tipo de conexiónCon terminales roscados
Articulos proporcionados
-
Conexión a bus incluidaSí
Equipo
-
Número de salidas2
-
Expandibilidad modularNo
Utilizar
-
differentiationfeature3webCon terminales roscados
Seguridad
-
Índice de protección IPIP20
Condiciones de uso
-
Temperatura de funcionamiento-5…45 °C
-
Temperatura de almacenamiento/transporte-20…70 °C
Identificación
-
Serie principal de diseñoKNX
Documentos
-
Imagen del producto
-
Manual de instrucciones
Manuales para el instalador TXB692F
PDF420 KBManuales para el instalador TXB692F
PDF599 KB -

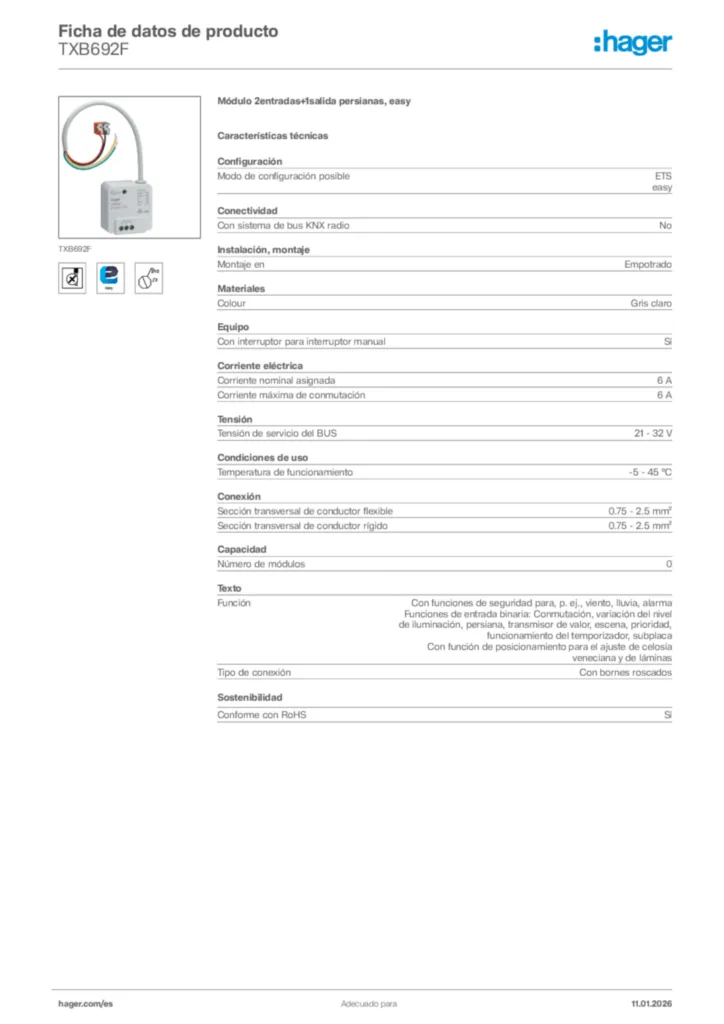

Información técnica
PDF443 KB -
Base de datos de productos KNX
KNXPROD345 KB -
Guía de aplicación
Guía de programación para TXB692F
PDF7 MBGuía de programación para TXB692F
PDF6 MB -
Declaración de conformidad
Declaraciones de conformidad CE
Declaration
PDF127 KB -
PEP
Perfil medioambiental del producto para TXB692F
PDF303 KB -
Informe RoHS
Certificado RoHS para TXB692F
RoHS-declaration 2023-10-20 (english)
PDF33 KBCertificado RoHS para TXB692F
REACH-declaration 2023-10-20 (english)
PDF33 KB
Más descargas
