Funciones interruptor, dimmer,control de persianas, funciones prioritarias, escenas, calefacción y temporización
Funciones adicionales ETS
Funciones adicionales ETS: transmisor de datos 1 y 2 bytes, modo 2-canales, función (level switch"???)
Configuración
Número de módulos
4
Modos de configuración posibles
system, easy
Mandos e indicadores
Mando para pulsadores luminosos
10 mA
Manejo
Manejo manual activable mediante un selector ; Manejo manual por canal mediante tecla con LED de estado integrado, para ello es necesario bloquear la función KNX
Botón de tecla/pulsador
Con tecla de programación iluminada
Conectividad
Entradas binarias
Con 4 entradas binarias independientes con conductor neutro aparte
Tensión
Tensión de entrada
230 V
Tensión de entrada
230 V AC
Tensión de servicio del BUS
21…32 V DC
Tensión de señal
230 V AC
Corriente eléctrica
Número de circuitos de entrada
4
Dimensiones
Profundidad del producto instalado
69 mm
Altura del producto instalado
90 mm
Longitud en mm
35 mm
Anchura del producto instalado
71 mm
Ancho dispositivo de montaje sobre carril DIN (RMD)
4 modules
Longitud
Dist. máx. de la conex. con pulsadores
100 mm
Potencia
Potencia total disipada en condiciones de Intensidad nominal
0.1 W
Materiales, acabados, colores
Color
Gris
Gestión de iluminación LED
LED
con 4 LED rojos para visualización de estado de las entradas
Instalación, montaje
Tipo de montaje
Carril DIN
Conexión
Sección de conexión en cable flexible
0, 75 / 2, 5 mm²
Sección de conexión en cable rígido
0, 75 / 2, 5 mm²
Sección de conductor (flexible)
0.75…2.5 mm²
Sección de conductor (rígido)
0.75…2.5 mm²
Tipo de contactos en una entrada
Botón pulsador / interruptor
Acoplador de bus
Con acoplador de bus integrado
Tipo de conexión
con bornes de conexión QuickConnect
Tipo de conexión de bus
Conexión bus mediante terminal de conexión
Tipo de conexión
Borne de conexión rápida
Equipo
Número de salidas
0
Seguridad
Índice de protección IP
IP20
atishalogenfreeexternallymaintained
No
Condiciones de uso
Temperatura de funcionamiento
0…45 °C
Temperatura de almacenamiento/transporte
-20…70 °C
Identificación
Serie principal de diseño
KNX
Documentos

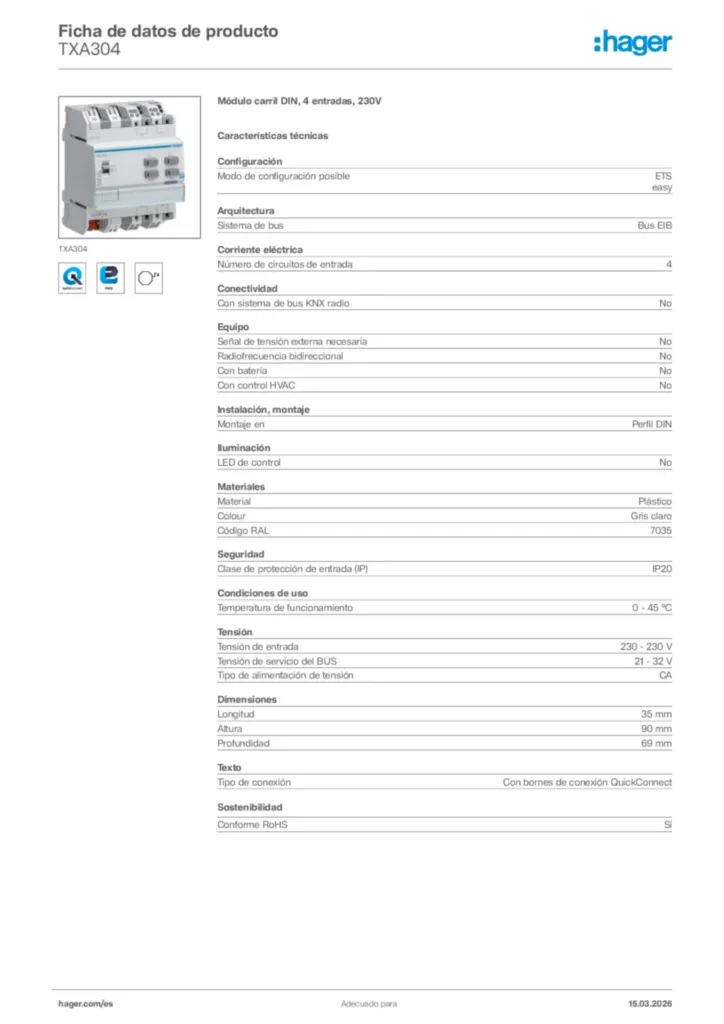

Imagen del producto
