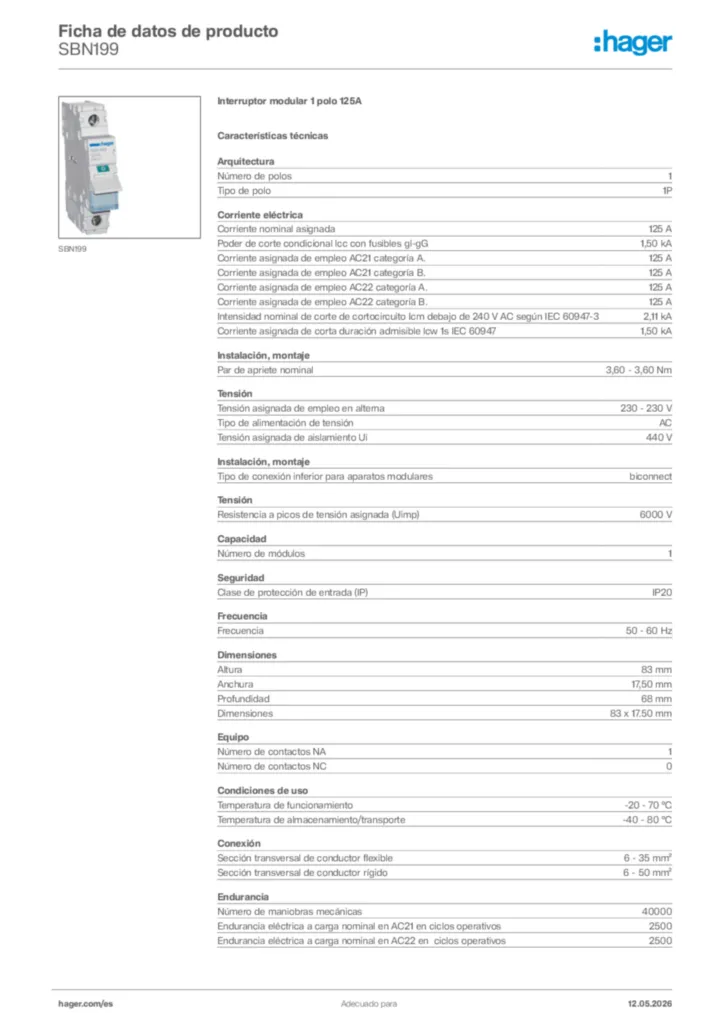

Interruptor modular 1 polo 125A SBN199

Name: SBN199
Brand: Hager
SKU: SBN19930
Price: 124.01 EUR

Precio de venta

124,01 €

/ uni. *

Producto en fase de fín de vida: consulte disponibilidad con su distribuidor

Accesorios
Características técnicas
Valor medioambiental
Documentos

Características técnicas

Completa tu sistema

Bloqueo de las funciones de enclavamiento 1 productos disponibles
Funciones de separación de fases 1 productos disponibles
Cubrebornes 1 productos disponibles
Equipo adicional para dispositivos montados en carril DIN 1 productos disponibles

Características técnicas

Número de polos

1
Posición del neutro

Sin neutro
Tipo de polo

1P

Corriente nominal asignada

125 A
Poder de corte condicional lcc con fusibles gl-gG

1,50 kA
Corriente asignada de empleo AC21 categoría A.

125 A
Corriente asignada de empleo AC21 categoría B.

125 A
Corriente asignada de empleo AC22 categoría A.

125 A
Corriente asignada de empleo AC22 categoría B.

125 A
Intensidad nominal de corte de cortocircuito Icm debajo de 240 V AC según IEC 60947-3

2,11 kA
Corriente asignada de corta duración admisible lcw 1s IEC 60947

1,50 kA

Par de apriete nominal

3,60 - 3,60 Nm
Tipo de conexión inferior para aparatos modulares

Borne de tornillo

Tensión asignada de empleo en alterna

230 - 230 V
Tipo de alimentación de tensión

AC
Tensión asignada de aislamiento Ui

440 V
Resistencia a picos de tensión asignada (Uimp)

6000 V

Número de módulos

1

Clase de protección de entrada (IP)

IP20

Frecuencia

50 - 60 Hz

Altura

83 mm
Anchura

17,50 mm
Profundidad

68 mm

Número de contactos NA

1
Número de contactos NC

0

Temperatura de funcionamiento

-20 - 70 °C
Temperatura de almacenamiento/transporte

-40 - 80 °C

Sección transversal de conductor flexible

6 - 35 mm²
Sección transversal de conductor rígido

6 - 50 mm²

Número de maniobras mecánicas

40000
Endurancia eléctrica a carga nominal en AC21 en ciclos operativos

2500
Endurancia eléctrica a carga nominal en AC22 en ciclos operativos

2500

Potencia total disipada en condiciones de Intensidad nominal

8 W
Potencia disipada por polo en In

8 W

Alineamiento de los bornes inferiores para aparatos modulares

Bornes alineados
Alineamiento de los bornes superiores para aparatos modulares

Bornes alineados

Valor medioambiental

Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información

Conforme RoHS Sí

Conforme REACH Sí
