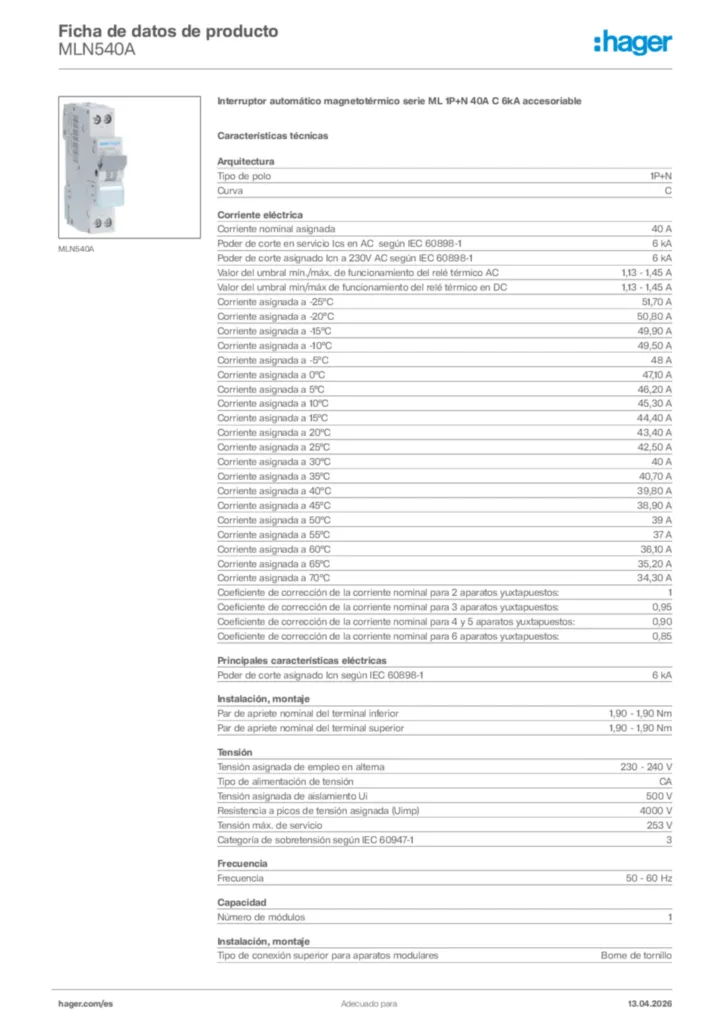

Interruptor automático magnetotérmico serie ML 1P+N 40A C 6kA accesoriable MLN540A

Name: MLN540A
Brand: Hager
SKU: MLN540A
Price: 119 EUR

Precio de venta

119,00 €

/ uni. *

Accesorios
Características técnicas
Valor medioambiental
Documentos
Más productos

Características técnicas

Completa tu sistema

Accesorios mecánicos para componentes de baja tensión 1 productos disponibles
Barra colectora de fase modular 2 productos disponibles
Adaptador de carril DIN 1 productos disponibles

Características técnicas

Tipo de polo

1P+N

Corriente nominal asignada

40 A
Poder de corte en servicio Ics en AC según IEC 60898-1

6 kA
Poder de corte asignado Icn a 230V AC según IEC 60898-1

6 kA
Valor del umbral mín./máx. de funcionamiento del relé térmico AC

1,13 - 1,45 A
Valor del umbral min/máx de funcionamiento del relé térmico en DC

1,13 - 1,45 A
Corriente asignada a -25°C

51,70 A
Corriente asignada a -20°C

50,80 A
Corriente asignada a -15°C

49,90 A
Corriente asignada a -10°C

49,50 A
Corriente asignada a -5°C

48 A
Corriente asignada a 0°C

47,10 A
Corriente asignada a 5°C

46,20 A
Corriente asignada a 10°C

45,30 A
Corriente asignada a 15°C

44,40 A
Corriente asignada a 20°C

43,40 A
Corriente asignada a 25°C

42,50 A
Corriente asignada a 30°C

40 A
Corriente asignada a 35°C

40,70 A
Corriente asignada a 40°C

39,80 A
Corriente asignada a 45°C

38,90 A
Corriente asignada a 50°C

39 A
Corriente asignada a 55°C

37 A
Corriente asignada a 60°C

36,10 A
Corriente asignada a 65°C

35,20 A
Corriente asignada a 70°C

34,30 A
Coeficiente de corrección de la corriente nominal para 2 aparatos yuxtapuestos:

1
Coeficiente de corrección de la corriente nominal para 3 aparatos yuxtapuestos:

0,95
Coeficiente de corrección de la corriente nominal para 4 y 5 aparatos yuxtapuestos:

0,90
Coeficiente de corrección de la corriente nominal para 6 aparatos yuxtapuestos:

0,85

Poder de corte asignado Icn según IEC 60898-1

6 kA

Par de apriete nominal del terminal inferior

1,90 - 1,90 Nm
Par de apriete nominal del terminal superior

1,90 - 1,90 Nm
Tipo de conexión superior para aparatos modulares

Borne de tornillo
Tipo de conexión inferior para aparatos modulares

Borne de tornillo
Par de apriete nominal

1,90 - 1,90 Nm

Tensión asignada de empleo en alterna

230 - 240 V
Tipo de alimentación de tensión

CA
Tensión asignada de aislamiento Ui

500 V
Resistencia a picos de tensión asignada (Uimp)

4000 V
Tensión máx. de servicio

253 V
Categoría de sobretensión según IEC 60947-1

3

Frecuencia

50 - 60 Hz

Número de módulos

1

Potencia total disipada en condiciones de Intensidad nominal

6,70 W

Temperatura de funcionamiento

-25 - 70 °C
Altitud máxima

2000 m

Endurancia eléctrica en número de ciclos

1000
Número de maniobras mecánicas

20000

Clase de protección de entrada (IP)

IP20

Tipo de conexión

Borne de tornillo
Alineamiento de los bornes superiores para aparatos modulares

Bornes decalados
Alineamiento de los bornes inferiores para aparatos modulares

Bornes decalados

Sección transversal de entrada con tornillos, para conductores rígidos

1 - 25 mm²
Sección transversal de entrada con tornillos, para conductores flexibles

1 - 16 mm²

Altura

84,70 mm
Anchura

17,50 mm
Profundidad

70 mm

Valor medioambiental

Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información

Conforme con RoHS Sí
