Interruptor automático magnetotérmico serie ML 1P+N 25A C 6kA accesoriable MLN525A

Name: MLN525A
Brand: Hager
SKU: MLN525A
Price: 87.55 EUR

EAN

3250614318153

Cantidad

12 Piezas

Precio de venta

87,55 €

/ uni. *

Accesorios
Características técnicas
Valor medioambiental
Documentos
Más productos

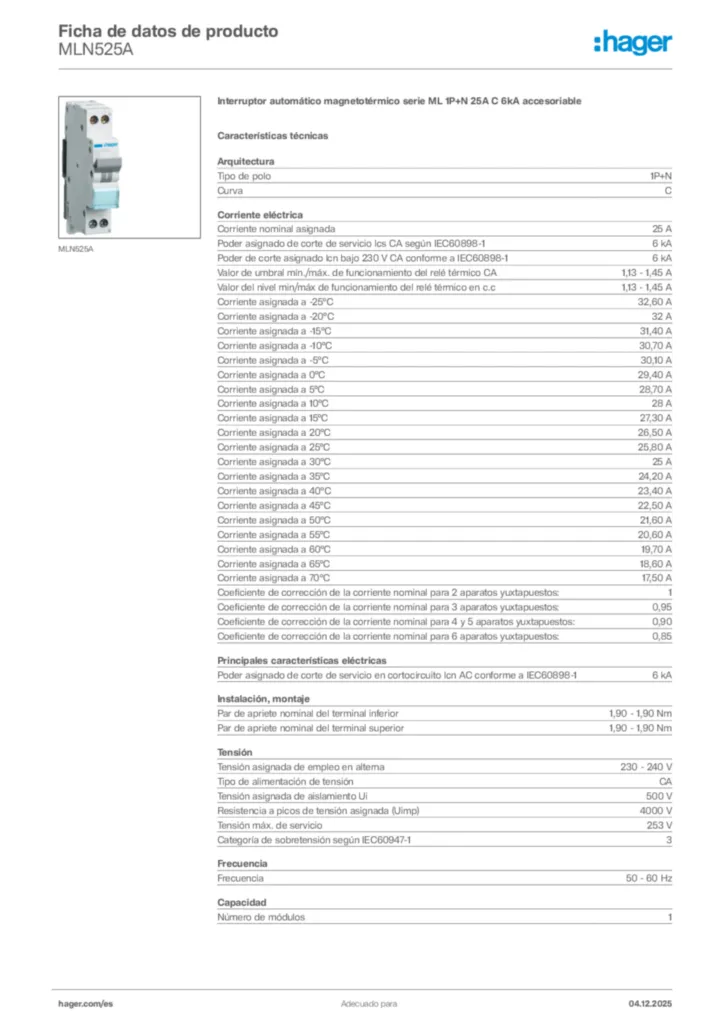

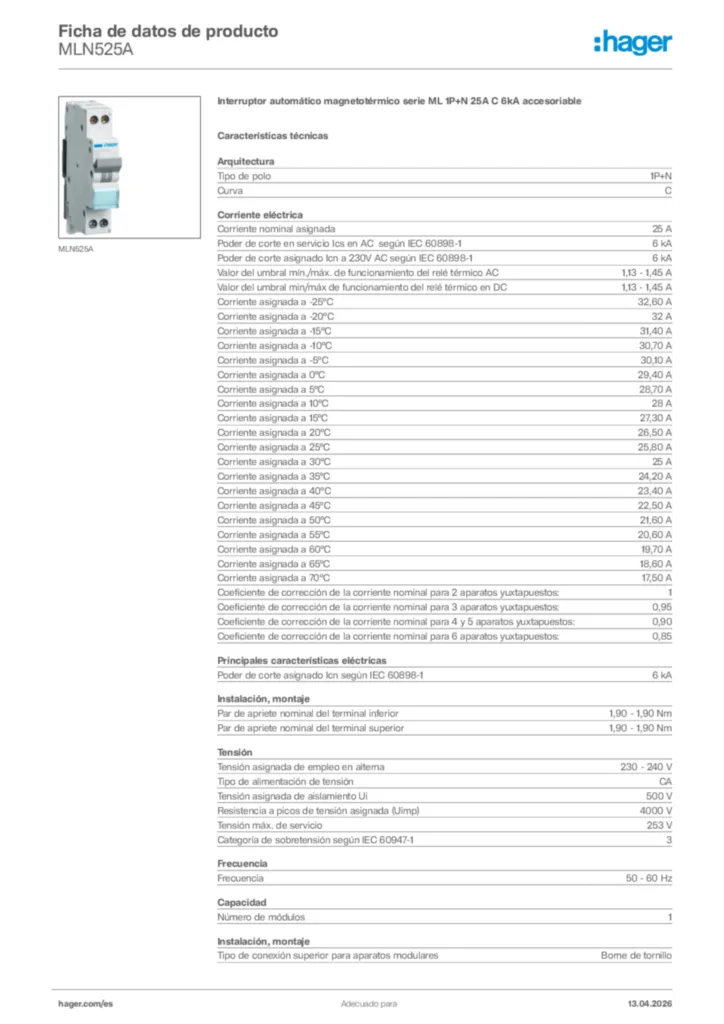

Descargar las características técnicas

Completa tu sistema

Accesorios Opcionales

Adaptador de carril DIN 1 productos disponibles
Accesorios mecánicos para componentes de baja tensión 1 productos disponibles
Barra colectora de fase modular 2 productos disponibles

Características técnicas

Tipo de polo

1P+N
Curva

C

Corriente nominal asignada

25 A
Poder asignado de corte de servicio lcs CA según IEC60898-1

6 kA
Poder de corte asignado lcn bajo 230 V CA conforme a IEC60898-1

6 kA
Valor de umbral mín./máx. de funcionamiento del relé térmico CA

1,13 - 1,45 A
Valor del nivel min/máx de funcionamiento del relé térmico en c.c

1,13 - 1,45 A
Corriente asignada a -25°C

32,60 A
Corriente asignada a -20°C

32 A
Corriente asignada a -15°C

31,40 A
Corriente asignada a -10°C

30,70 A
Corriente asignada a -5°C

30,10 A
Corriente asignada a 0°C

29,40 A
Corriente asignada a 5°C

28,70 A
Corriente asignada a 10°C

28 A
Corriente asignada a 15°C

27,30 A
Corriente asignada a 20°C

26,50 A
Corriente asignada a 25°C

25,80 A
Corriente asignada a 30°C

25 A
Corriente asignada a 35°C

24,20 A
Corriente asignada a 40°C

23,40 A
Corriente asignada a 45°C

22,50 A
Corriente asignada a 50°C

21,60 A
Corriente asignada a 55°C

20,60 A
Corriente asignada a 60°C

19,70 A
Corriente asignada a 65°C

18,60 A
Corriente asignada a 70°C

17,50 A
Coeficiente de corrección de la corriente nominal para 2 aparatos yuxtapuestos:

1
Coeficiente de corrección de la corriente nominal para 3 aparatos yuxtapuestos:

0,95
Coeficiente de corrección de la corriente nominal para 4 y 5 aparatos yuxtapuestos:

0,90
Coeficiente de corrección de la corriente nominal para 6 aparatos yuxtapuestos:

0,85

Par de apriete nominal del terminal inferior

1,90 - 1,90 Nm
Par de apriete nominal del terminal superior

1,90 - 1,90 Nm
Tipo de conexión superior para aparatos modulares

Borne a tornillo
Tipo de conexión inferior para aparatos modulares

Borne a tornillo
Par de apriete nominal

1,90 - 1,90 Nm

Poder asignado de corte de servicio en cortocircuito lcn AC conforme a IEC60898-1

6 kA

Tensión asignada de empleo en alterna

230 - 240 V
Tipo de alimentación de tensión

CA
Tensión asignada de aislamiento Ui

500 V
Resistencia a picos de tensión asignada (Uimp)

4000 V
Tensión máx. de servicio

253 V
Categoría de sobretensión según IEC60947-1

3

Frecuencia

50 - 60 Hz

Número de módulos

1

Potencia total disipada en condiciones de Intensidad nominal

4,10 W

Temperatura de funcionamiento

-25 - 70 °C
Altitud

2000 m

Endurancia eléctrica en número de ciclos

1000
Endurancia mecánica en número de maniobras

20000

Índice de protección IP

IP20

Tipo de conector/enchufe

Borne de tornillo
Alineamiento de los bornes superiores para aparatos modulares

Bornes decalados
Alineamiento de los bornes inferiores para aparatos modulares

Bornes decalados

Sección transversal de entrada con tornillos, para conductores rígidos

1 - 25 mm²
Sección transversal de entrada con tornillos, para conductores flexibles

1 - 16 mm²

Altura

84,70 mm
Anchura

17,50 mm
Profundidad

70 mm
