EAN

3250613232139

Cantidad

1 uni.

Unidad de disparo electrónica versión sentinel LI HWW450H

Precio y disponibilidad: consultar

Accesorios
Características técnicas
Valor medioambiental
Documentos

Características técnicas

Completa tu sistema

Conector macho de potencia nominal 12 productos disponibles

Características técnicas

Protección de polo neutro (np): referencia para la regulación de tiempo

TNP igual que tr et tsd
Protección de corto tiempo (std): desactivable

No
Protección de fallo a tierra (I²t): desactivable

No
Protección a corto retardo por curva de I²t

No
Producción a corto plazo (std)

No
Alarma previa al disparo (PTA): retardo (tp)

50 %
Alarma previa al disparo (PTA): umbral de corriente (Ip)

90 %
Alarma previa al disparo (PTA)

Sí
Protección contra sobrecarga neutra (NP): corriente (IN)

50 %, 100 %, 200 %
Protección (np): desactivable

Sí
Protección contra sobrecarga neutra (NP)

Sí
Protección instantánea (li): tipo

No se puede configurar de forma independiente, igual que tr y tsd
Protección instantánea (ii): tiempo de disparo máx.

80 ms
Protección de largo retardo (ltd): referencia para la regulación de la corriente

Ir1 x Ir2 x In
Protección instantánea (li): tipo

Sin
Protección a largo retardo (ltd): Rango de corriente lr

0,36 - 1,0 A
Protección contra sobrecarga de largo retardo (ltd): Retraso (tr)

0,5 s, 1 s, 2 s, 4 s, 5 s, 8 s, 10 s, 15 s, 20 s, 25 s
Protección a largo retardo (ltd): retraso ajustable

Sí
Protección a largo retardo (ltd): tipo de retraso

Ajustable
Protección de retardo de largo plazo (ltd): desactivable

No
Protección contra sobrecarga de largo retardo (ltd)

Sí
Protección instantánea (Ii): sin retardo

25 ms
Protección instantánea (li): coeficiente de regulación del dial

1,5, 2, 3, 4, 6, 8, 10, 12, 15
Protección instantánea (li): referencia para la regulación actual

Ii… x In
Protección instantánea (li): desactivable

Sí
Protección instantánea (li)

Sí
Protección instantánea (li): Precisión

15 - 15 %
Protección de fallo a tierra (GF)

No

Valor medioambiental

Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información

Conforme RoHS Sí

Certificaciones y documentos

PEP en-GB 2024-06-27

PDF

391,36 kB

Hager REACH declaration HWW450H

PDF

Hager Informe RoHS HWW450H

PDF

Documentos

Imagen del producto

Uso de la imagen de acuerdo únicamente con nuestros términos de uso.

Imagen del producto HWW450H

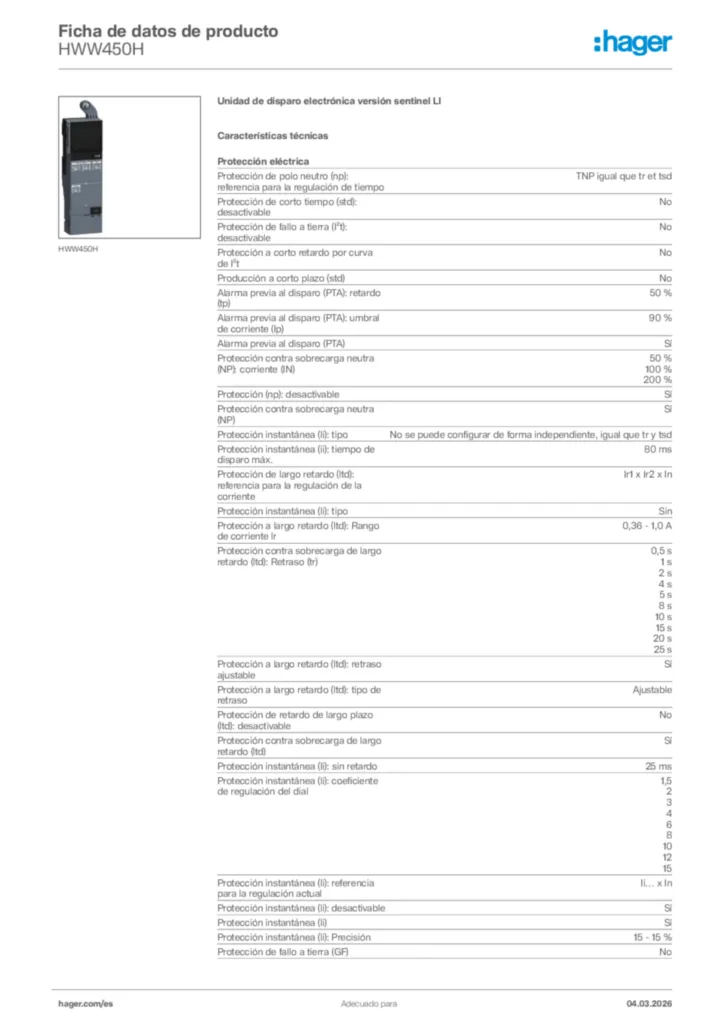

Product datasheet
